PCM3CAM

NTV-KIT100

Rev 2 BHM 03/18/15

NTV-DOC045

3950 NW 120th Ave Coral Springs,, FL 33432

Tel. 561-955-9770 Fax. 561-955-9760

www.nav-tv.com info@nav-tv.com

PCM3CAM-USB

Front and rear camera interface

Enables a backup camera and a secondary on the factory 2009 and Up Porsche PCM 3.0 Radios

Certain features are intended for passenger and off-road use only. User must obey

all State and Federal regulations

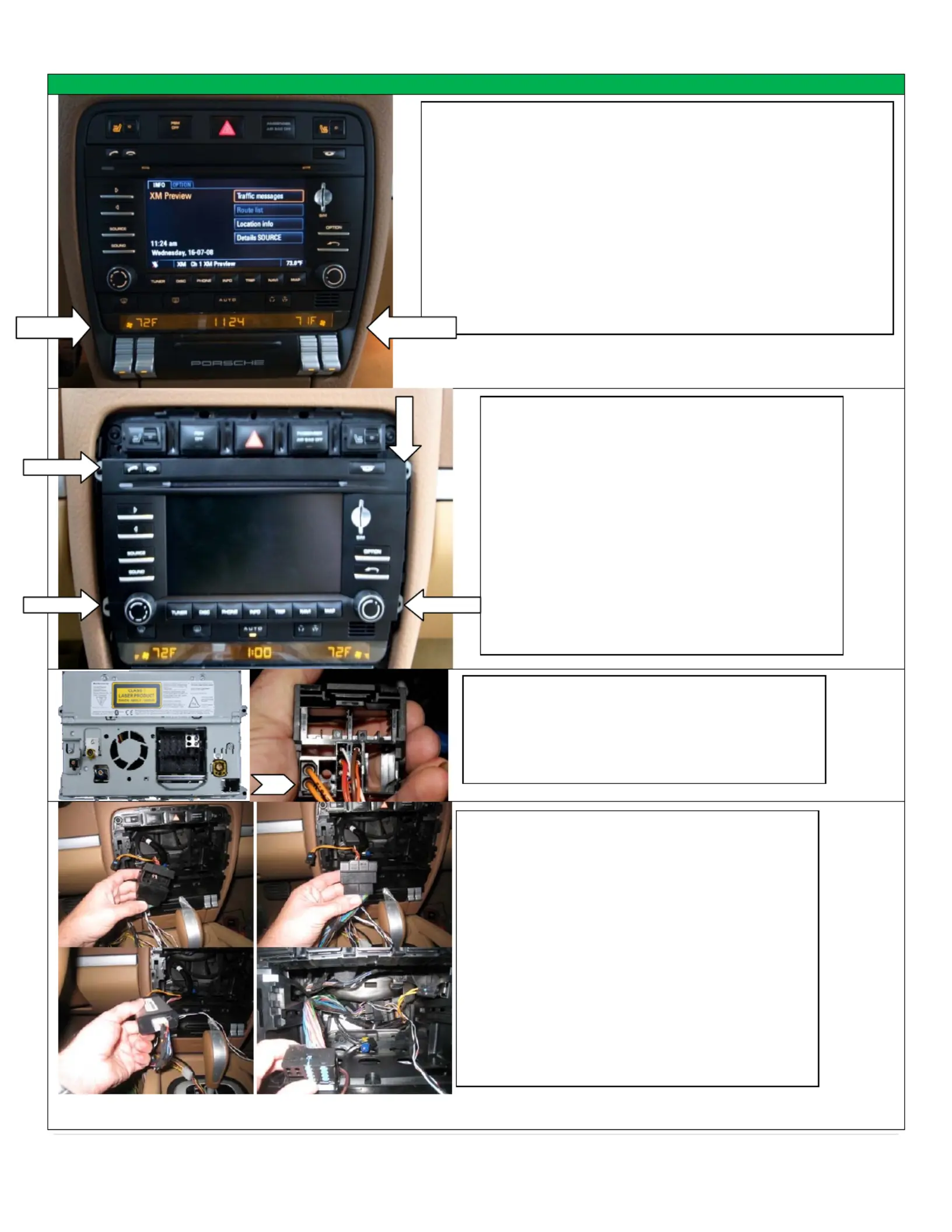

Make sure yo radio looks li ur ke this

prior to installation

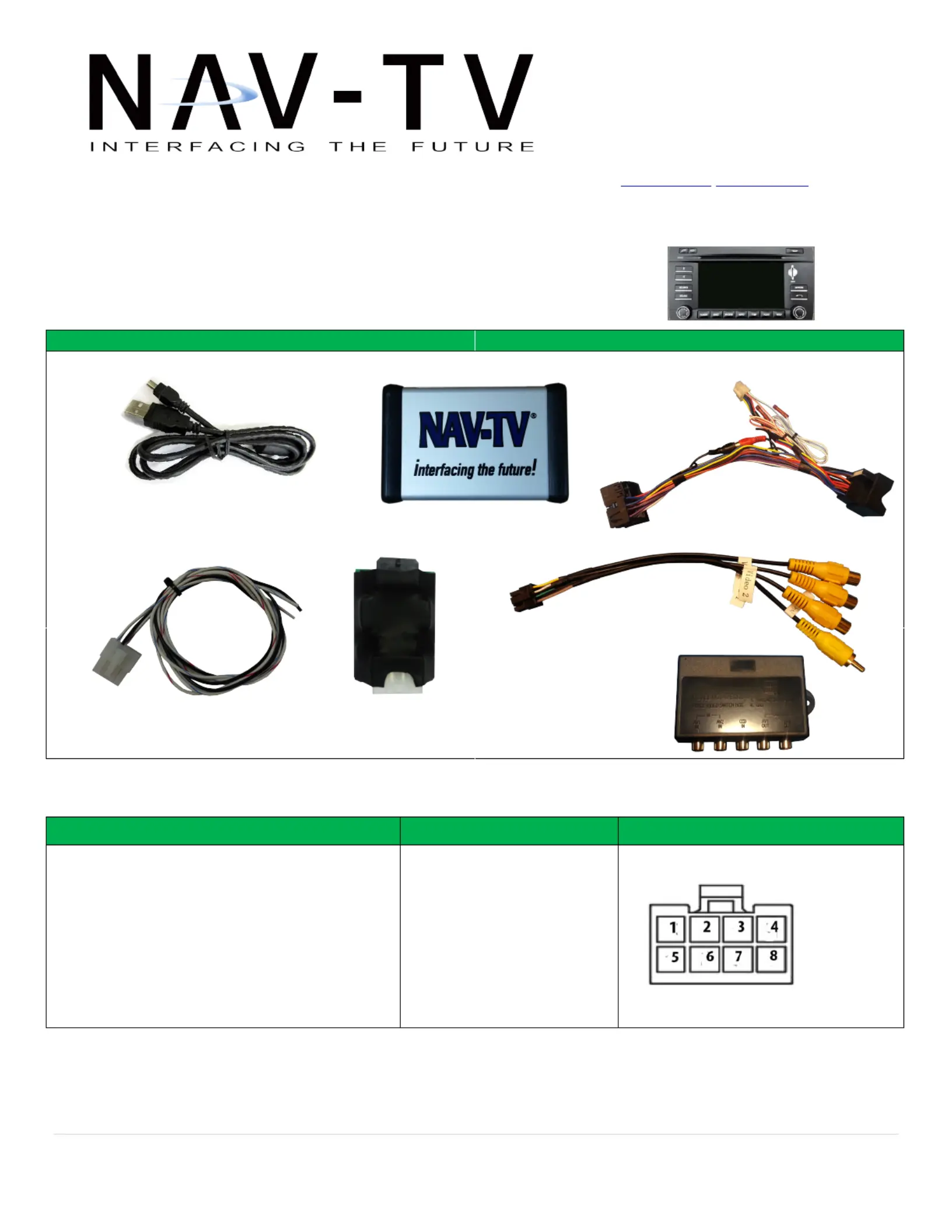

Kit Contents

1 | P a g e

Filter Harness Description and Diagram

Wire Functions Wire Colors Fig. 2 - Connection plug on Can Filter

1. CAN Hi to Vehicle.

2. CAN Lo to Vehicle

3. Chassis Ground.

4. +12V Output to Camera.

5. CAN Hi to PCM.

6. CAN Lo to PCM.

7. +12V Battery

8. +12V Output to switcher and front Flir IR camera.

1. Yellow

2. Blue

3. Black

4. White/Red

5. Yellow

6. Blue

7. Red

8. White/Blue

8 pin Molex connector

Wire side view

PCM3-CAM Module

NTV-ASY107

Plug & Play Harness

NTV-HAR111

USB Cable (Updates)

NTV-CAB009

VSW-R Harness

NTV-HAR257

VSW-R Trigger

Harness

NTV-HAR066

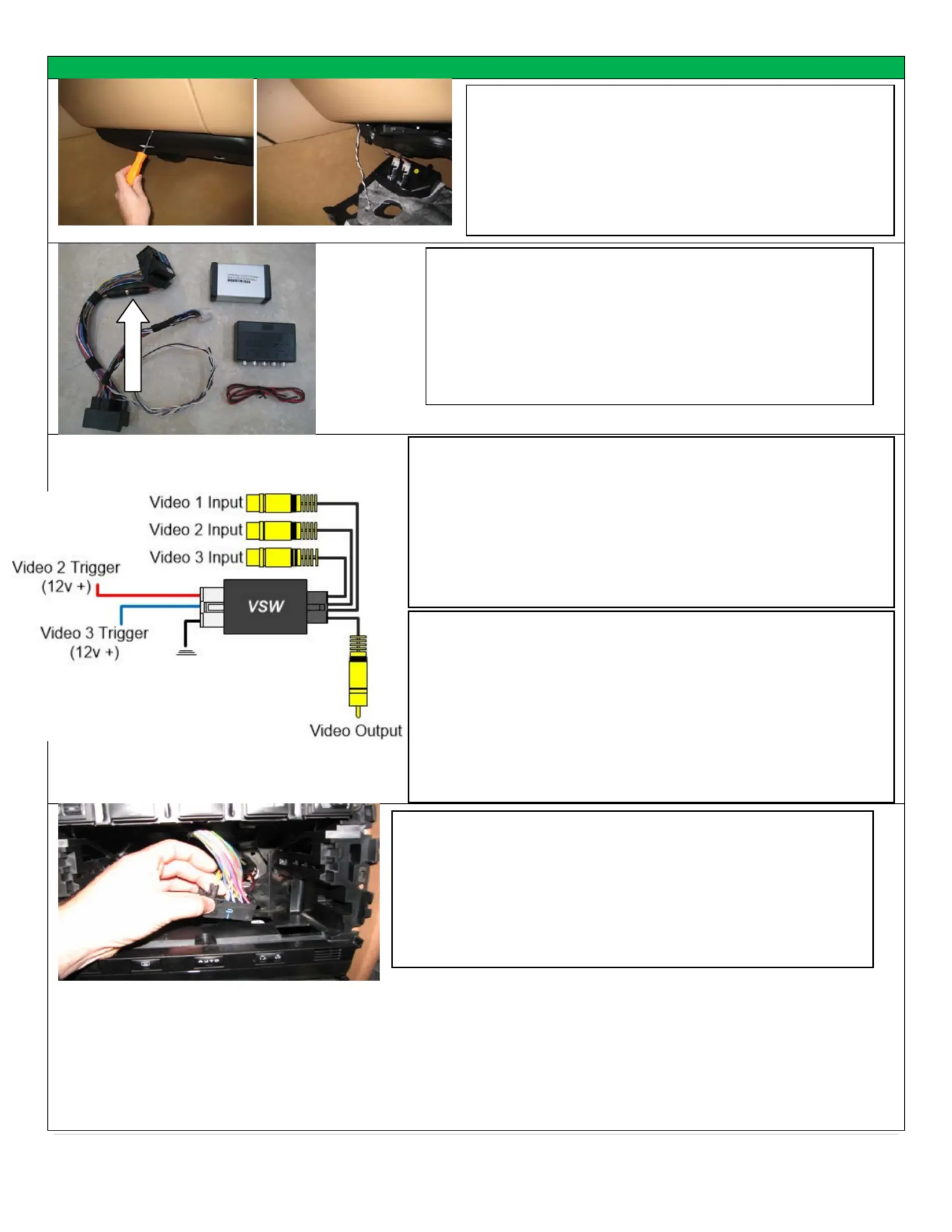

VSW-R Board

NTV-ASY187

V1 Switcher shown

here, this has been

replaced with the

VSW-R in 03/15
