TX-SR705/SA705
SERVICE MANUAL
Ref. No. 3997
072007
AV RECEIVER
MODEL
TX-SR705
MODEL TX-SA705
TX-SR705 Black, Golden and Silver models
220-240V AC, 50Hz
220-240V AC, 50/60Hz
220-240V AC, 50/60Hz
B MMP, MMA, S MMP, MMA
B MMO, S MMO
G MMQ, MMK, MMT
TX-SA705 Golden models
220-240V AC, 50/60HzG MMR
RC-693M
SAFETY-RELATED COMPONENT
WARNING!!
COMPONENTS IDENTIFIED BY MARK ON THE
SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE
CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK.
REPLACE THESE COMPONENTS WITH ONKYO
PARTS WHOSE PART NUMBERS APPEAR AS SHOWN
IN THIS MANUAL.
MAKE LEAKAGE-CURRENT OR RESISTANCE
MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE
SUPPLY CIRCUIT BEFORE RETURNING THE
APPLIANCE TO THE CUSTOMER.
B MDC, S MDC, G MDT 120V AC, 60Hz

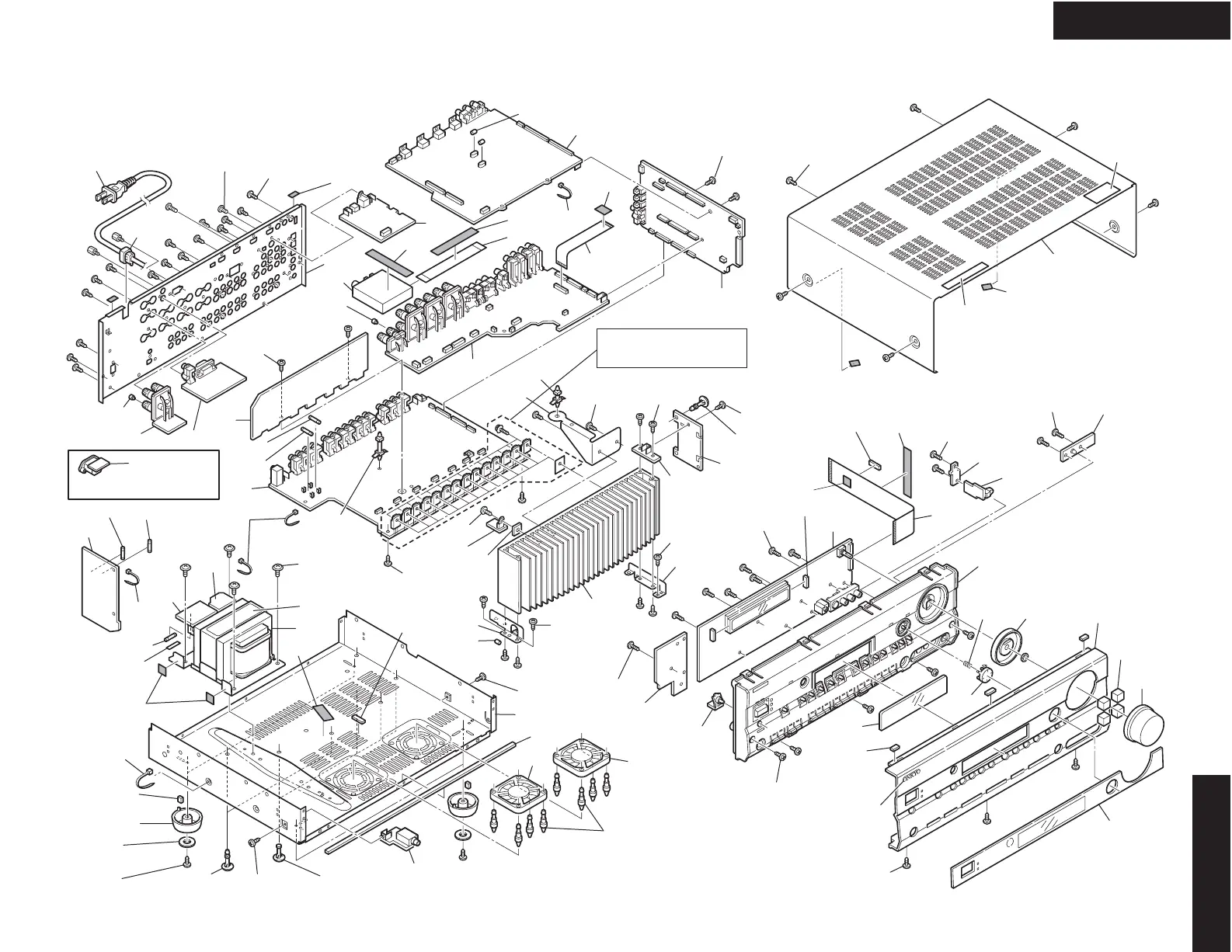

EXPLODED VIEWS-1
TX-SR705/SA705
TX-SR705/SA705
A004
x 5 pcs.
A003
x 8 pcs.
A061
A304
x 6 pcs.
A004
x 7 pcs.
A004
x 2 pcs.
A004
x 2 pcs.
A004
x 2 pcs.
A004
x 4 pcs.
A004
x 3 pcs.
A004
x 2 pcs.
A004
x 2 pcs.
A004
x 2 pcs.
A004
x 2 pcs.
A015
x 3 pcs.
A002
A006
U06
U07
A306
A010
A063
A065
A008
A005
A007
A009
A301
A303
P701
A302
U13
U16
U10
A016
x 2 pcs.
A025
x 4 pcs.
A306
x 4 pcs.
A308
x 4 pcs.
A309
x 4 pcs.
A311
x 4 pcs.
A023
x 2 pcs.
A015
x 47 pcs.
A037
x 4 pcs.
P6607A
x 4 pcs.
P6602A
x 6 pcs.
P6601A
x 8 pcs.
F6901
F903
F901
F910
F910
F6902
P901
( DC Type)
( All Type Except DC)
A013
A020
U01
U22
U05
U23
U12
U20
U011
U17
U24
U18
U02
U08
U09
U04
U11
U03
U14
U15
A022
A001
A075
A075
A073
A075
A308
A305
A313
A004
P692
P691
A004
A004
A004
A024
A024
A024
A074
A024
A024
A024
A004
A027
A016
A016
A016
A045
A047
A047
A042
A049
A051
P4008
P101
A039
A021
A041
T901
Refer to <Fig-1> in
EXPLODED VIEWS-2
