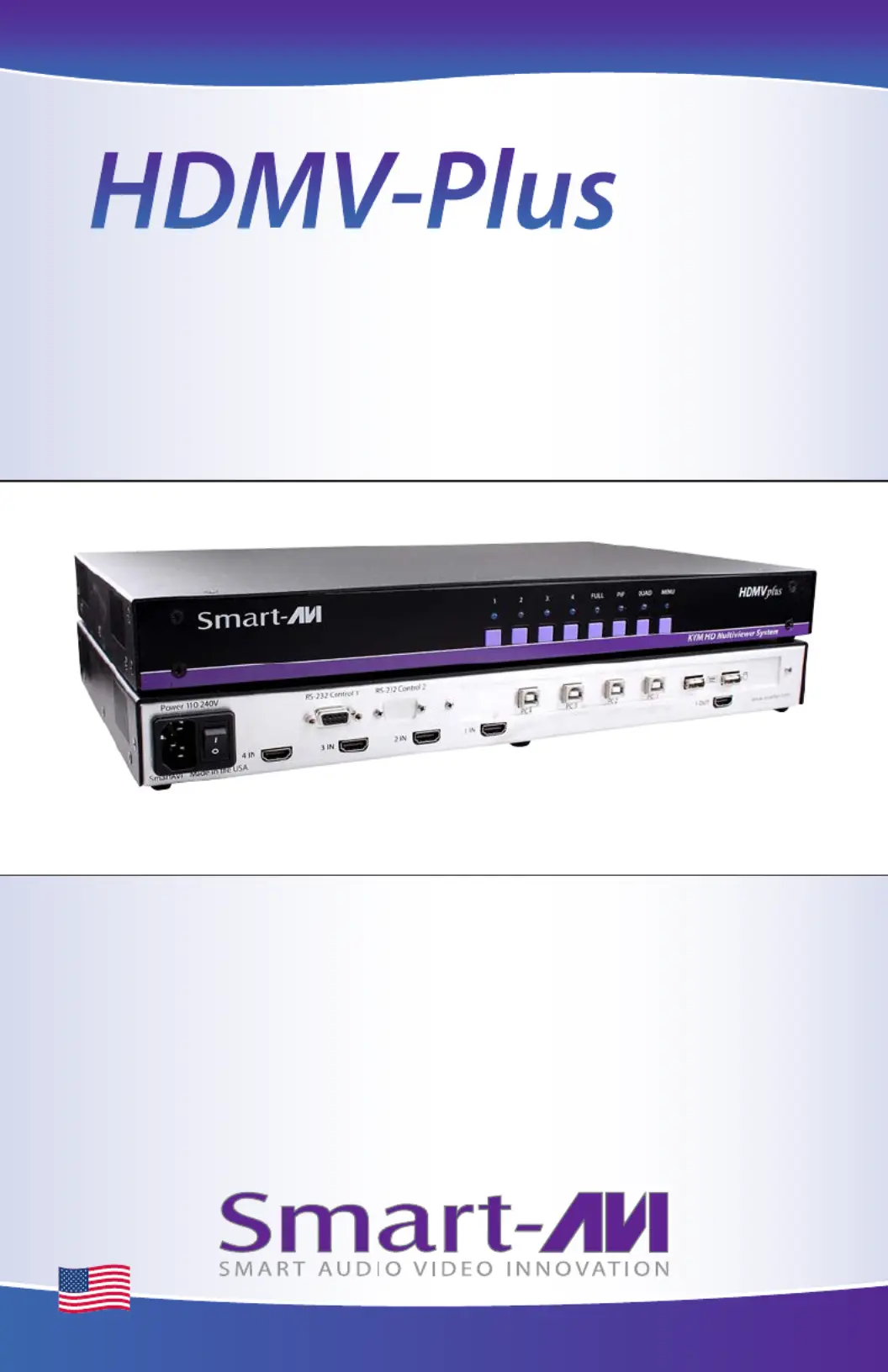

Installation

Manual

4-Port Full HD Multiviewer

www.smartavi.com 1-800-AVI-2131

Made in the U.S.A.

View four dierent HDMI video sources simultaneously

on one screen with USB keyboard and mouse support.

www.smartavi.com

PART NO. QTY DESCRIPTION

HDMV-Plus 1 4-Port HDMI-Plus, USB 1.1 KVM Switch with PiP/Dual/Quad/Full modes

Power Cord 1 6ft Power Cable

CBLDB906 1 6ft DB9 Serial RS-232 Cable

Table of Contents

TABLE OF CONTENTS AND TECHNICAL SPECIFICATIONS 2-3

INTRODUCTION AND FEATURES 4

APPLICATIONS 5

CONNECTING THE BOX AND USING THE FRONT CONTROL PANEL 6

USING THE OSD 7-8

HOTKEY AND CONSOLE COMMANDS 9

CONSOLE COMMANDS (cont) AND ACCESSORIES 10

PROGRAMMING THE EDID 11

UPGRADING THE VIDEO/USB FIRMWARE 12-13

Q & A 14

www.smartavi.com

Technical Specications

VIDEO

Video Bandwidth Single-link 340MHz [10.2Gbps]

Resolution HDTV 480i,480p,720i,720p,1080i,1080p

PC Resolution 800 x 600 up to 1920 x 1200

Input Video Signal 1.2 volts

Input DDC Signal 5 volts

Single Link Range 1080p

Format HDMI 1.4

DVI Compliance Single-link DVI-D 2.0

Output Cable Length Up to 20 ft.

HDCP Compliance 1.0/2.0

Video Bandwidth Single-link 340MHz [10.2Gbps]

Input Interface (4) HDMI

Output Interface HDMI

Connector Type A [19-pin female]

CONTROL

Front Panel Tact Switches

RS-232 DB9 (female)

MECHANICAL

Height 1.70 in. (1U)

Width 17 in. (431.8 mm.)

Depth 10.2 in. (259 mm.)

Weight 4.05 lbs. (1.84 kg.)

POWER

Requirements Internal 100-240 VAC

Power Supply Approvals UL, CE, CSA, CEC, RoHS

USB

Input USB 2.0, 1.1, and 1.0

Input Interface (4) USB Type B

Keyboard USB 1.0 (Type A)

Mouse USB 1.0 (Type A)

Produktspecifikationer

Varumärke:	Smart-AVI
Kategori:	AV extender
Modell:	HDMVplus Multiviewer
Maximal upplösning:	1920 x 1200 pixlar
Modell:	Sändare för AV-utrustning
Produktens färg:	Svart
Likströmsingång:	Ja
HDMI-in:	4
