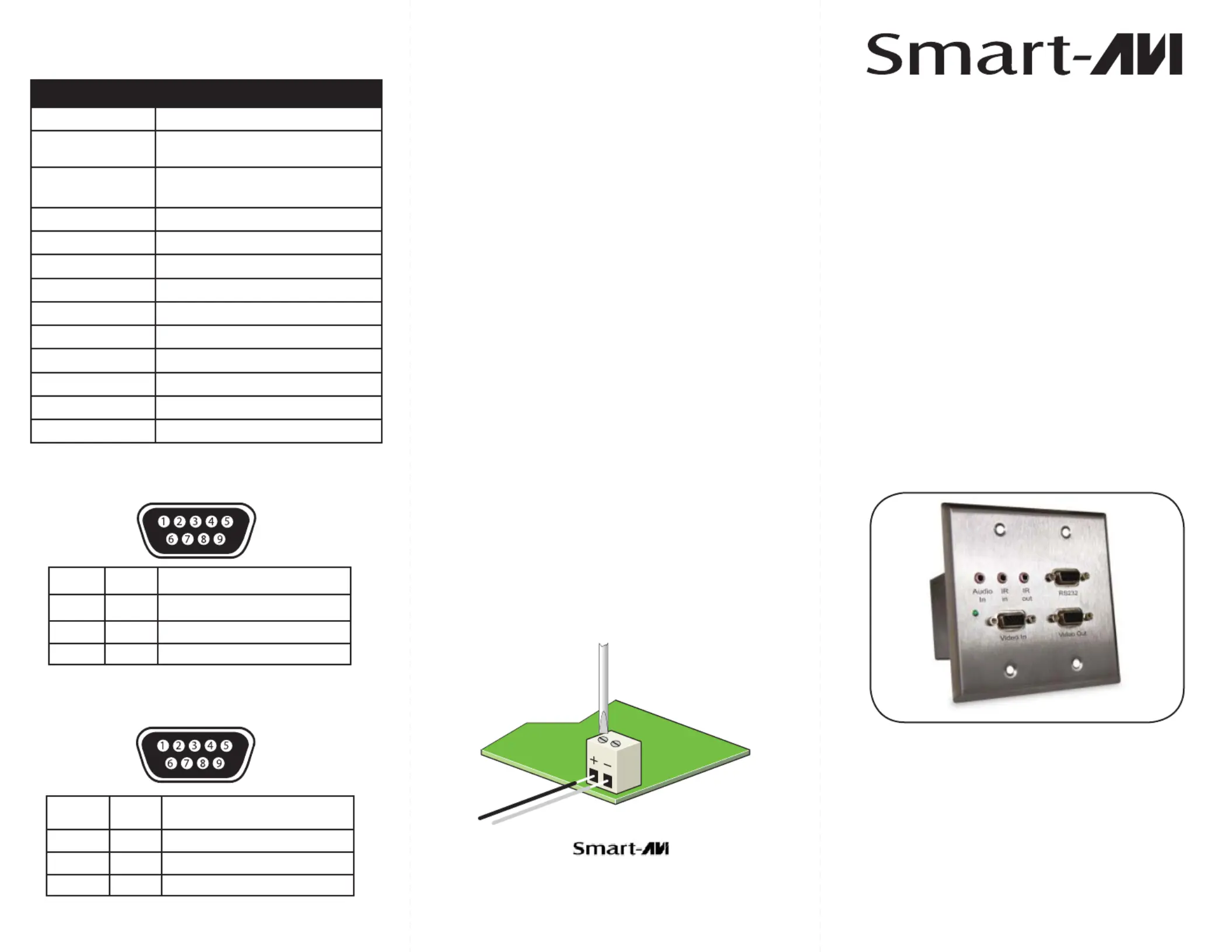

Sida 1/2

Use a single CAT5 to broadcast high

resolution SXGA, Stereo Audio, RS232

and IR up to 1000ft away.

XTWALL

www.smartavi.com

User Manual

2840 N. Naomi Ave.

Burbank, California 91504

Phone: (818) 565-0011

Facsimile: (818) 565-0020

Technical Specifications

XTWALL SPECIFICATIONS

VGA Data

Format RGBHV, RGsB, YUV, Y/C, CVBS

Resolution

Up to 1900 x 1200

VGA, SVGA, XGA, SXGA

Connector type HD 15 socket

Audio

Signal Type Stereo unbalanced

Connector 3.5mm jack socket

Power

Requirements 5VDC @.5A

Connector 2.1mm DC jack (center +ve)

Physical

Dimensions 135 x 90 x 23mm (26 with pegs)

Weight .8 lbs or .36 kg

Pin No. Name Description

2 RxD Receive Data on DB9 Male

3 TxD Transmit Data on DB9 Male

5 SGND Ground

Pin No. Name Description

2 TxD Transmit Data on DB9 Female

3 RxD Recieve Data on DB9 Female

5 SGND Ground

Recieve on DB9 Male

Transmit on DB9 Female

Notice

The information contained in this document is

subject to change without notice. Smart-AVI makes

no warranty of any kind with regard to this material,

including but not limited to, implied warranties

of merchantability and fitness for any particular

purpose.

Smart-AVI will not be liable for errors contained

herein or for incidental or consequential damages

in connection with the furnishing, performance or

use of this material.

No part of this document may be photocopied,

reproduced or translated into another language

with

out prior written consent from Smart-AVI.

For the complete manual, visit www.smartavi.com.

S M A R T A U D I O V I D E O I N N O VAT I O N

Attaching the Power Supply

Insert black wire into the positive input (left) and 1.

secure.

Insert white wire into the negative input (right) 2.

and secure.

Plug into outlet.3.

Produktspecifikationer

Varumärke:	Smart-AVI
Kategori:	AV extender
Modell:	XTWALLS
Vikt:	227 g
Videolägen som stöds:	1080i, 1080p, 720p
Maximal upplösning:	1920 x 1200 pixlar
Ljudutgång:	2
Modell:	Sändare och mottagare för AV-utrustning
Bandbredd:	400 MHz
RJ-45 ingångsportar:	2
Kabeltyper som stöds:	Cat5, Cat5e, Cat6, Cat7
Produktens färg:	Vit
Extern strömadapter:	Ja
Likströmsingång:	Ja
Maximal överföringshastighet avstånd:	300 m
Kvalitet på VGA (D-Sub) porten:	6
Anslutningstyp:	HD15
