ARCHWAY (2 BIKE CARRIER) 9009
ARCHWAY (3 BIKE CARRIER) 9010
part
pièce
parte
description
description
descripcion
part number
numéro de pièce
numero de parte
9009 qty.
9009 qté
9009 cant.
9010 qty.
9010 qté
9010 cant.
A
Archway 2 or 3 bike carrier / Porte-vélos à 2 ou 3 vélos Archway / Portabicicletas Archway para 2 o 3 bicicletas
— 1 1
B
top strap assembly / sangle supérieure / ensamble de correa superior
753-2184 2 2
C
side hook assembly w/buckle / sangle latérale avec boucle / ensamble de gancho con hebilla
753-2877 2 2
D
bottom strap (narrow) w/hook / sangle inférieure (étroite) avec boucle / correa inferior (delgada) con gancho
753-0035-07 2 2
E
tie down strap / sangle d’attache / correa de atar
753-1492 1 1
F
trunk locking strap / sangle de verrouillage pour coffre arrière / correa de cierre para maletero
7521282001 1 1
G
lock cylinder and key / verrou et clé / cerradura de cierre y llave
— 1 1
H
change key / clé de rechange / llave de cambio
8531251 1 1
I
Stay-Put cradles / berceaux fixes / soportes Stay-Put
8522950001 4 6
J
anti-sway cage / cage stabilisatrice / jaula anti-balanceo
8522903001 2 3
K
Stay-Put cradle strap / sangle pour berceau fixe / correa de soporte Stay-Put
853-5834 6 9

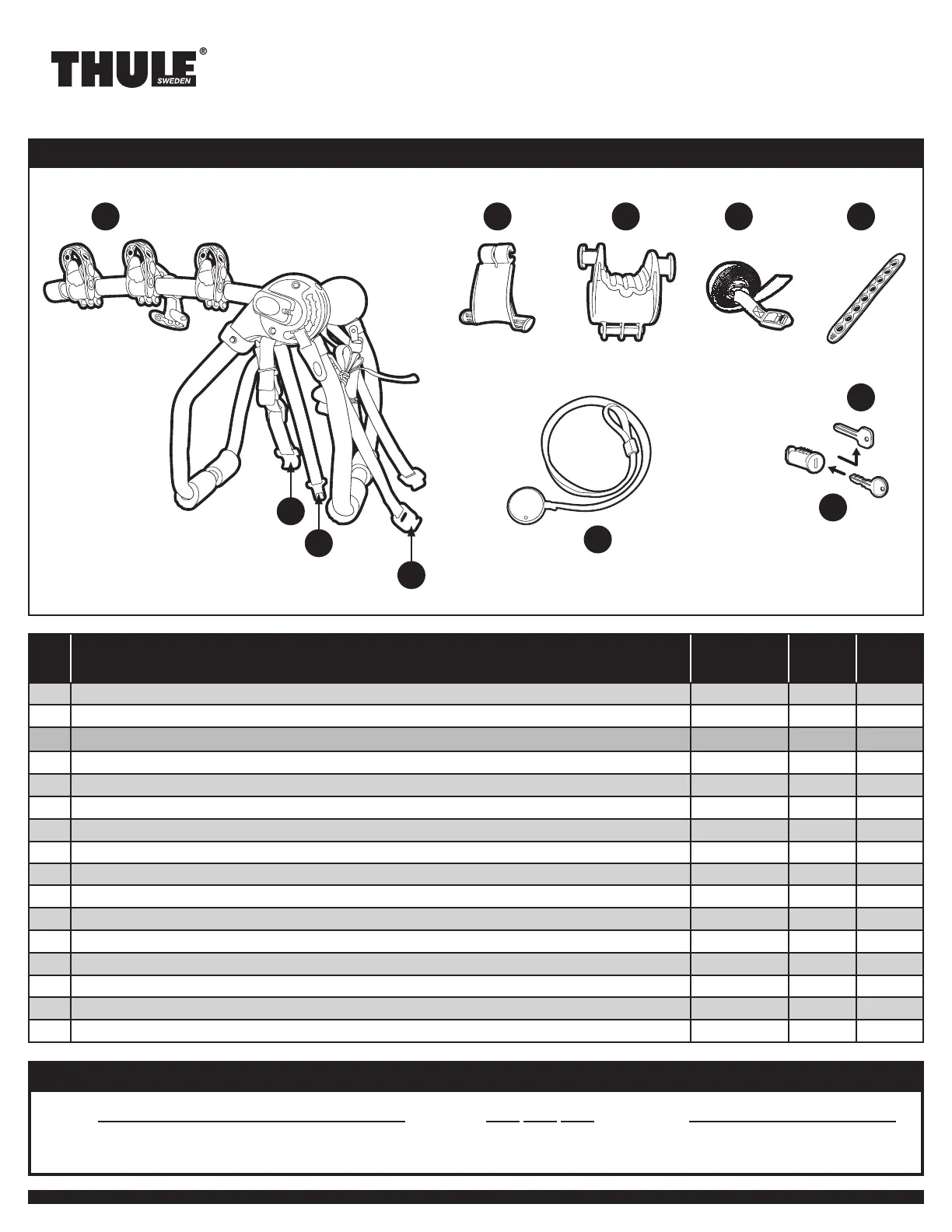

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
PRODUCT REGISTRATION / ENREGISTREMENT DE PRODUIT / REGISTRO DE PRODUCTO
Model # XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX Purchase Date XXXXX/XXXXX/XXXXX Place of PurchaseXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Register online at www.thuleracks.com/register THULE 42 Silvermine Road Seymour, Connecticut 06483 888-361-8936
A EIJ K
F
G
H
B
C
D
5015865_00 2 of 7
WARNINGS / LIMITATIONS • AVERTISSEMENTS / LIMITATIONS • ADVERTENCIAS / LIMITACIONES
• Number of bicycles carried should not exceed
designated carrying capacity for your specific
Archway model.
• 9009 (2 bike) max carrying capacity = 70lbs.
• 9010 (3 bike) max carrying capacity = 105lbs.
• Check tightness of all bolts and knobs periodically.
• Check straps for wear and replace if worn.
• Not intended for off-road use.
• Not intended for tandems or recumbents.
• Do not install on a trailer or other towed vehicle.
• Failure to use blue safety strap may result in loss
of bicycles.
• Le nombre de vélos transportés ne doit pas dépasser
la capacité de transport de votre modèle de
porte-vélos Archway.
• Capacité de transport maxi du 9009 (2 vélos) =
32 kg (70 livres).
• Capacité de transport maxi du 9010 (2 vélos) =
43 kg (105 livres).
• Vérifiez régulièrement le serrage de toutes les vis et
des écrous.
• Vérifiez l’usure des sangles et remplacez-les si elles
sont usées.
• N’est pas prévu pour une utilisation tout-terrain.
• N’est pas prévu pour les tandems ni les vélos à position
allongée (VPA).
• Ne l’installez pas sur une remorque ou un véhicule remorqué.
• L’absence d’utilisation de la sangle sécurité bleue peut
entraîner la perte de vélos.
• La cantidad de bicicletas transportadas no debe superar la
capacidad de carga designada para su modelo específico
de Archway.
• Capacidad máxima de carga del 9009 (2 bicicletas) =
32kg (70 libras)
• Capacidad máxima de carga del 9010 (2 bicicletas) =
43kg (105 libras)
• Comprobar periódicamente que todos los pernos y
perillas estén bien apretados.
• Revisar el estado de las correas y reemplazarlas si están
desgastadas.
• No está diseñado para tándems ni bicicletas reclinadas.
• No destinado para el uso todoterreno.
• No instalar en un trailer ni otro vehículo a remolque.
• Si no se usa la correa de seguridad azul, se puede
perder alguna de las bicicletas.
2
• Look up your vehicle in the Fit Guide (included with these instructions) for recommended
fit number. BE SURE TO READ THE FIT TIPS THAT APPLY TO YOUR VEHICLE.
Recherchez votre véhicule dans le guide de réglage (accompagnant ces instructions) pour le numéro
de réglage recommandé. VEILLEZ À LIRE LES CONSEILS DE RÉGLAGE QUI S’APPLIQUENT À VOTRE
VÉHICULE.
Busque el número de ajuste recomendado para su vehículo en la Guía de Ajuste que se
incluye con estas instrucciones. ASEGÚRESE DE LEER LOS CONSEJOS DE AJUSTE QUE
APLICAN A SU VEHÍCULO.
1

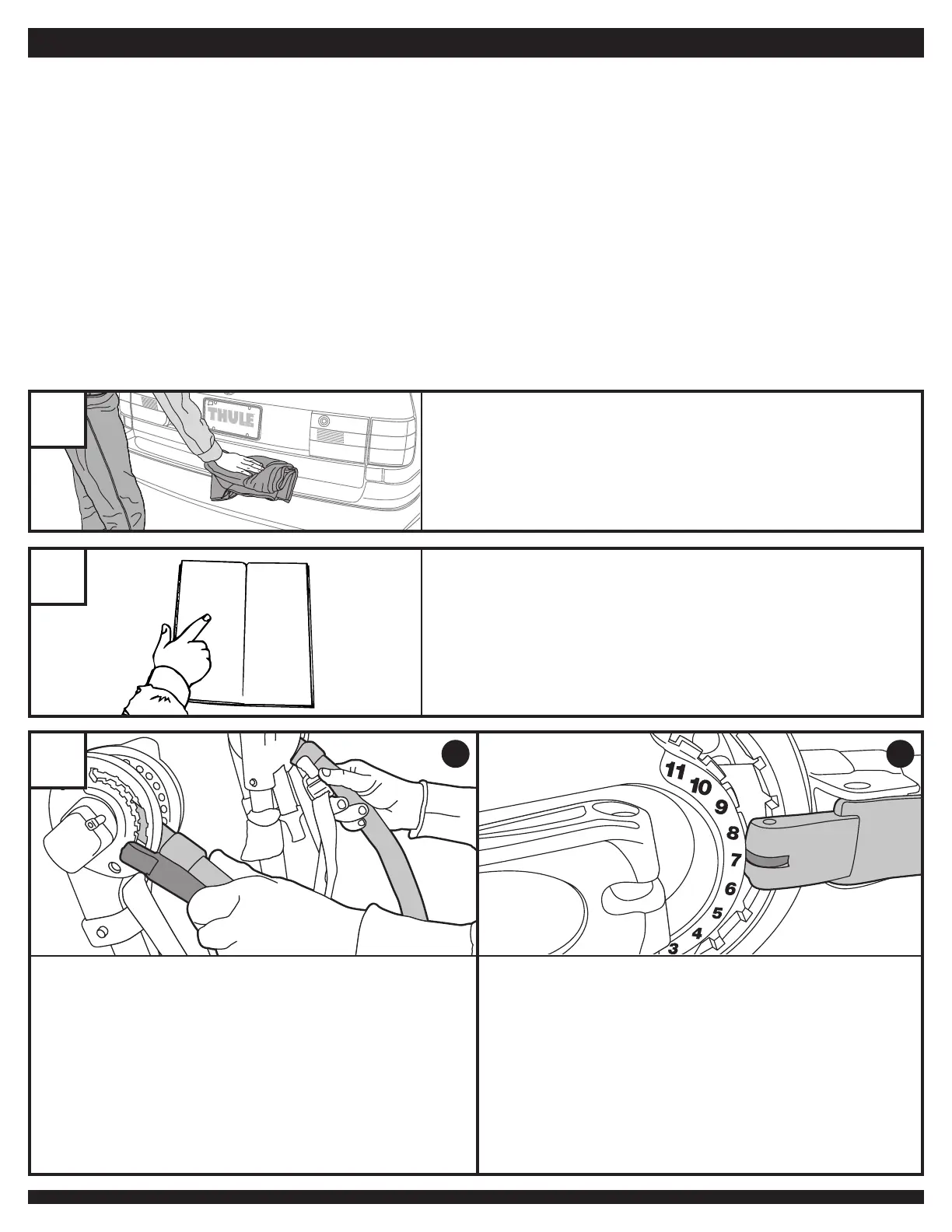

• Clean trunk/hatch and rear of car.
Nettoyez le couvercle du coffre ou du hayon et l’arrière de la voiture.
Limpie el portamaletas o puerta trasera y el parachoques de su vehículo.
A B
3
• Depress both angle adjusting levers simultaneously as shown.
Enfoncez simultanément les deux leviers d’ajustement d’angle, comme illustré.
Oprima simultáneamente las dos palancas de ajuste de ángulo tal y como
se muestra en la imagen.
• With levers depressed, raise the trunk tube legs until the center of the lever
top matches the number listed in the fit guide for your vehicle.
En gardant les deux leviers enfoncés, soulevez les tiges du coffre arrière jusqu’à ce
que le dessus du centre du levier corresponde au numéro associé à votre véhicule
dans le guide de réglage.
Con las palancas oprimidas, suba las patas del tubo del maletero hasta que el
centro de la parte superior de la palanca coincida con el número que aparece
en la guía de modelos para su vehículo.
