Rev. 2/16/2015 TDT-50-LD, MANUAL.doc
Copyright 2015 Vestil Manufacturing Corp. Page 1 of 2
TDT-50-LD SERIES LIGHT DUTY MOLDED POLYURETHANE BINS (0.5YD
3
)
ASSEMBLY MANUAL

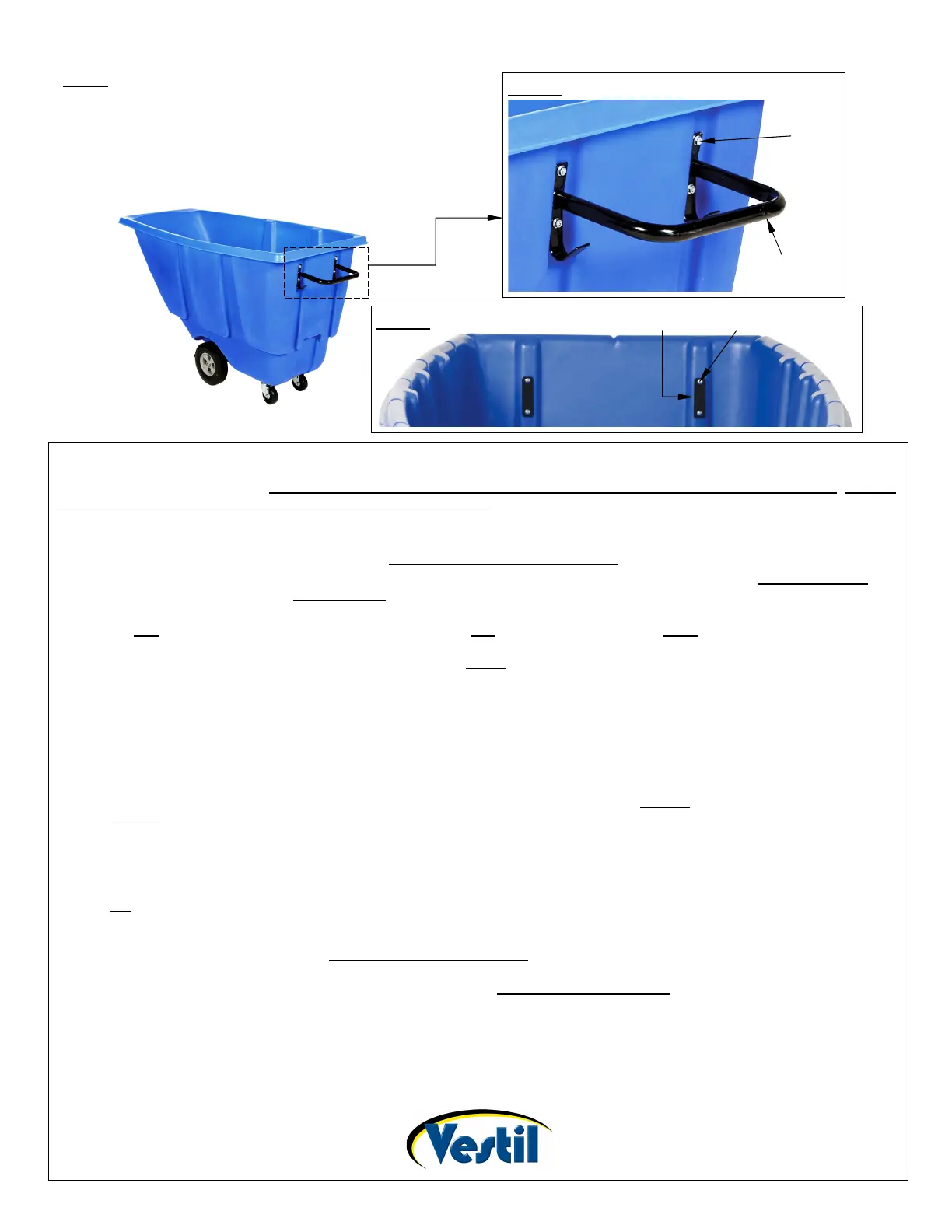

FIG. 1: Complete bin assembly
FIG. 1B: Fasten carriage to bin
VESTIL MANUFACTURING CORP.
2999 North Wayne Street, P.O. Box 507, Angola, IN 46703
Telephone: (260) 665-7586 -or- Toll Free (800) 348-0868
Fax: (260) 665-1339
www.vestilmfg.com e-mail: sales@vestil.com
FIG. 1A: Attach casters
Step 2: Fasten the undercarriage to the bottom of the bin at
the four locations highlighted with light-colored arrows
below. To attach the carriage to the bin, use the 4 large hex
head screws provided with the product. Insert the screws
through slots in the cross rails of the undercarriage and into
the bin as shown in FIGS. 1A & 1B.
Step 3: Slide a wheel onto each end of the axle. The threaded ends of
the axle should project from the wheel hubs. Secure each wheel to the
axle with hex nuts as shown in FIG. 1C.
FIG. 1C: Attach wheels to axle
Tighten hex nut against metal
hub to secure wheel on axle
Step 1: Fasten the casters (2) to the undercarriage.
[NOTE: Attach casters before fastening undercarriage to
bottom of bin.] Referring to FIG. 1A, insert the threaded
stem of each caster into the threaded bolt hole in the side
rail (of the undercarriage); then install hex nuts on the
ends of the stems and tighten the nuts against the side
rail.
Undercarriage
Side rail of carriage
Hex head
screw
Cross
rail
Large hex head screw
