ADB-VWP Page 1 of 6
Pop-out Video Wall Mount
! Important: The wall structure must
be capable of supporting at least ve
times the weight of the at-panel.
If not, the wall structure must be
reinforced.

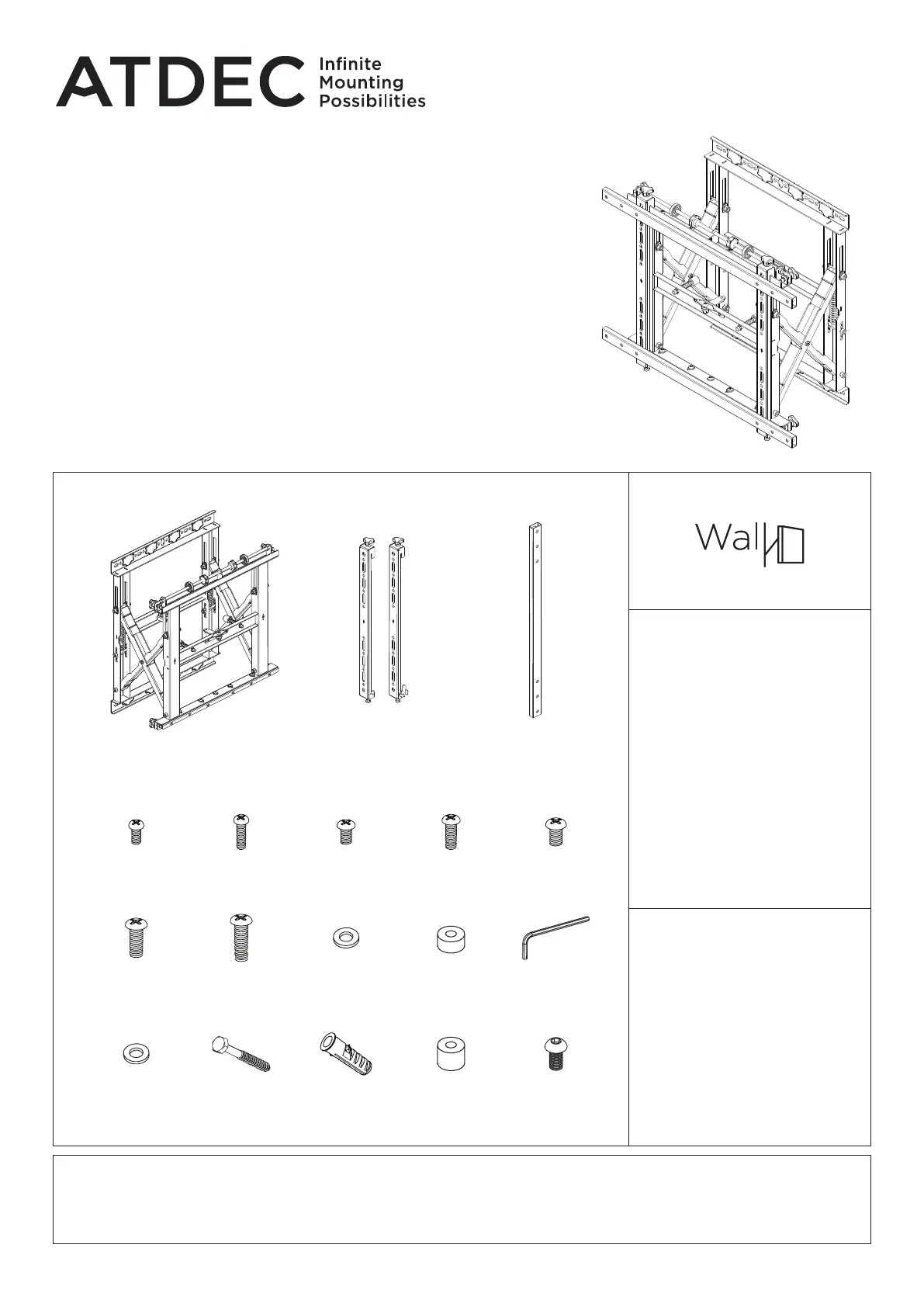

COMPONENT CHECKLIST
Installation Guide
ADB-VWP
IMPORTANT INFORMATION
! Please ensure this product is installed as per these installation instructions.
! The manufacturer accepts no responsibility for incorrect installation.
REQUIRED TOOLS
• Power Drill
• 6.5mm (
1
/
4
”) Drill Bit
• 10mm (
3
/
8
”) Drill Bit
• Phillips Head Screwdriver
• Stud Finder
• 1/2” Socket
• Socket Wrench
• Pencil
0 - 50kg
(0 - 110
lbs)
WEIGHT RANGE
A
M5x16mm
Screw (x4)
K
M8 Washer
(x6)
F
M8x30mm
Screw (x4)
C
M6x16mm
Screw (x4)
M
Anchor
(x6)
H
M5/M6
Washer
(x4)
D
M6x30mm
Screw (x4)
N
M8x13mm
Spacer
(x8)
I
M8x5mm
Spacer
(x8)
E
M8x16mm
Screw (x4)
O
M8x15mm
Screw (x4)
(installed)
J
5mm
Allen Key
(x1)
B
M5x30mm
Screw (x4)
L
Coach Bolt
(x6)
G
M8x50mm
Screw (x4)
Mounting Base
(x1)
Left and Right
Mounting Bracket
(x1)
600mmx400mm
Adaptor
(x2)


Produktspecifikationer

Varumärke: Atdec
Kategori: Inte kategoriserad
Modell: ADB-VWP
Bredd: 510 mm
Höjd: 100 mm
Förpackningens bredd: 587 mm
Modell: Fast golvställ
Förbättrad kabelhantering: Ja
Maximal skärmstorlek: - "
Avstånd till väggen (min): 88 mm
Maxvikt: 50 kg
Produktens färg: Svart
Låddjup: 650 mm
Vikt inkl. förpackning: 15500 g
Ytterförpackningens bruttovikt: 15500 g
Ytterförpackningens höjd: 110 mm
Produkter per ytterförpackning: 1 styck
Ytterförpackningens längd: 660 mm
Ytterförpackningens bredd: 600 mm
Material, hölje: Stål
Monteringssätt: Vägg
Gränsssnitt för panelmontering: 100 x 100,100 x 200,200 x 100,200 x 200,200 x 300,200 x 400,200 x 600,300 x 200,300 x 300,400 x 200,400 x 400,400 x 300,400 x 600,600 x 200,600 x 600 mm
Antal displayer som stöds: 1
Monteringsgränssnitt kompatibilitet (min): 100 x 100 mm
Monteringsgränssnitt kompatibilitet (max): 600 x 400 mm
Avstånd till väggen (max): 267 mm
