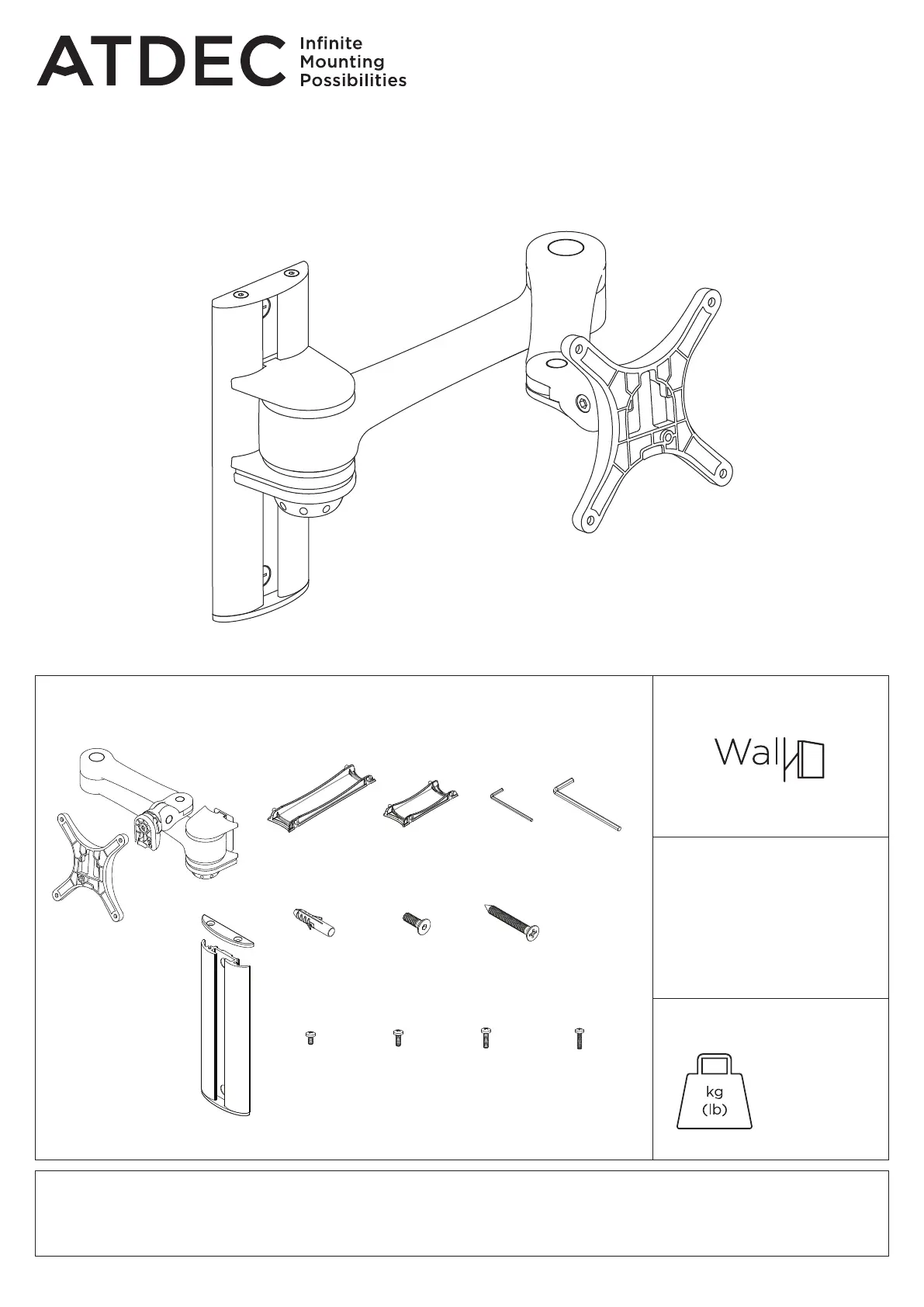

AF-AT-W Page 1 of 4

COMPONENT CHECKLIST

VESA

head

(x1)

End Cap

(x1)

Wall Plate

(x1)

Arm Assembly

(x1)

Security Screw

M4 x 16mm

(x1)

Nylon Anchor

Plug

(x2)

Countersunk

Screws

M4 x 12mm

(x2)

Countersunk

Screws

M6 x 50mm

(x2)

2.5mm

Allen key

(x1)

5mm

Allen key

(x1)

Mounting

screws

M4 x 10mm

(x4)

Mounting

screws

M4 x 12mm

(x4)

Mounting

screws

M4 x 16mm

(x4)

Primary arm

cable cover

(x1)

Secondary arm

cable cover

(x1)

Installation Guide

AF-AT-W

Wall Mounted Monitor Arm

IMPORTANT INFORMATION

! Please ensure this product is installed as per these installation instructions.

! The manufacturer accepts no responsibility for incorrect installation.

REQUIRED TOOLS

WEIGHT RANGE

• Power Drill

• Drill Bit

• Phillips Head Screwdriver

0 - 8kg

(0 - 17.6lbs)

AF-AT-W Page 2 of 4

Note: The wall-mounted

arm provides vertical

adjustment of 128mm.

128mm (5”)

140mm (5 1/2”)

1. Position Wall Plate

2. Choose the appropriate installation procedure depending on your wall type

3. Mount Arm Assembly

Wall Plate

Nylon

Anchors

8mm (5/16”)

Hole

M6 x 50mm

Countersunk

Screw

Locking Dial

Wall Plate

Locking Dial

2.5mm Allen Key

End Cap

M4x12mm

Countersunk Screw

Timber

Stud

5.5mm

(1/4”) Hole M6 x 50mm

Countersunk

Screw

Wall Plate

As a guide, it is recommended

that the bottom of the

Wall Plate be positioned

approximately 140mm (5 1/2”)

above the desktop.

Masonry

3.1 Unlock the Locking Dial before

inserting the Arm Assembly into the

Wall Plate

3.2 Slide the Arm Assembly to the preferred

height and lock to secure the arm

3.3 Secure the End Cap with the

supplied M4x12mm Countersunk

Screws and 2.5mm Allen Key

Timber Stud

AF-AT-W Page 3 of 4

4. Install VESA monitor head

Optional Spacers (may be

required for recessed and

uneven surfaces)

VESA monitor

head

Screen

M4x10/12/16mm

Phillips Head Mounting

Screws

100mm

5. Mounting Monitor

VESA monitor head

Arm Assembly

5.2 OPTIONAL SECURITY SCREW

Ensure the Monitor is supported, then loosen the Monitor

head screw with the 5mm Allen Key and tilt screen up before

installing the M4 x 16mm Security Screw into the Security

Screw hole

Note: Support Screen

when adjusting tilt.

5.1 Insert VESA monitor head into

the receptacle in the Arm Assembly

5mm Allen Key

Phillips Head

Screwdriver

Loosen

Tighten

Security Screw

Hole

M4 x 16mm

Security Screw

Monitor head

screw

6.1 After plugging in your cables,

install the Cable Covers.

6.2 Lift/Lower Screen to the desired

height. Move both Screen and Arm

assembly together.

6.3 Lock the Lock Dial firmly.

6. Adjusting Height

4.1 Install VESA monitor head as shown
