axxessinterfaces.com • metraonline.com

Axxess Integrate

Installation Instructions for AX-TOYCAM3

REV. 1/25/16

Installation Instructions for AX-TOYCAM3

Instrucciones de instalación para AX-TOYCAM3 Instrucciones de instalación para AX-TOYCAM3

FEATURES

• Retains the factory back-up camera to an aftermarket radio

• Allows an aftermarket camera to be added to the factory radio screen*

* Display and navigation model radios only

INTERFACE COMPONENTS

• AX-TOYCAM3 harness

AX-TOYCAM3

Toyota Back-Up Camera Retain/Add-On

2013-2016

SCION

FRS 2016

iM 2016

tC 2016

TOYOTA

4-Runner 2014-2016

4-Runner (without NAV) 2013

Avalon 2015-2016

Camry 2014-2016

Corolla 2014-2016

Highlander 2014-2016

Prius C 2015

Prius V 2015

Rav-4 2015-2016

Rav-4 (after build

date Nov. 2013) 2014

Sienna 2015

Sequoia 2014-2016

Tacoma 2014-2016

Tundra 2014-2016

Venza 2015-2016

• Cutting tool • Tape • Crimping tool

• Connectors (example: butt connectors, bell caps, etc.)

APPLICATIONS

TOOLS REQUIRED

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recommends MECP

certified technicians

Connections to be made

The AX-TOYCAM3 can be connected two different ways

To retain the factory back-up camera to an aftermarket radio:

• Connect the Black wire to chassis ground.

• Connect the Yellow wire to accessory power.

• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.

•

Connect the reverse wire from the aftermarket radio, to the reverse signal in the vehicle.

• Disregard the loose

Green/Purple

wire, it will not be used in this application.

To allow an aftermarket camera to be added to the OEM screen:

• Connect the Black wire to the ground wire of the aftermarket camera.

• Connect the Yellow wire to battery wire of the aftermarket camera.

• Connect the female Yellow RCA jack to the aftermarket camera.

The following (2) steps are only required if

a wire is not present in the factory harness

*Except Avalon 2013-2014 and Venza 2013-2014

•

If a wire is not present in pin-2 of the 28-

pin connector of the factory radio, unplug

the connector, then insert the metal pin

of the loose Green/Purple wire into it.

Connect the harness back into the radio

• Connect the other end of the loose

Green/Purple wire to the reverse

wire of the vehicle.

Conexiones que se deben hacer

El AX-TOYCAM3 puede conectarse de dos maneras distintas

Para retener la cámara de reversa de fábrica para un radio de mercado secundario:

• Conecte el cable negro a la tierra del chasís.

• Conecte el cable amarillo a la alimentación de accesorios.

• Conecte el conector RCA macho amarillo RCA en la entrada de la cámara

de reversa del radio de mercado secundario.

• Conecte el cable de marcha atrás del radio de mercado secundario, a la señal

de marcha atrás en el vehículo.

•

Ignore el cable suelto

verde/púrpura

, no se utilizará en esta aplicación

Para permitir que se añada una cámara de mercado secundario

a la pantalla de equipo original:

• Conecte el cable negro al cable de tierra de la cámara de mercado secundario.

•

Conecte el cable amarillo al cable de la batería de la cámara de mercado secundario.

• Conecte el conector RCA hembra

amarillo

a la cámara de mercado secundario.

Los siguientes (2) pasos sólo son

necesarios si el cable no está presente

en el arnés de la fábrica

*Excepto Avalon 2013-2014 y Venza 2013-2014

•

Si un cable no está presente en pin-2 del

conector de 28 pines del radio de fábrica,

desenchufe el conector, luego inserte el pasador

metálico del cable verde/púrpura suelta en

ella. Conecte el arnés de nuevo en la radio

• Conecte el otro extremo del cable

suelto

verde/púrpura al cable

inversa del vehículo.

CAUTION!

Metra recommends disconnecting the negative battery terminal before beginning any instal

lation, unless the vehicle manufacturer recommends against so. Please check with your local Dealership

for more information. All accessories, switches, climate controls panels, and especially air bag indicator

lights must be connected before reconnecting the battery or cycling the ignition. Also, do not remove the

factory radio with the key in the on position, or the vehicle running. It would be best to remove the key

from the ignition and then wait a few seconds before removing the factory radio.

CARACTERÍSTICAS

• Retiene la cámara de reversa de fábrica para un radio de mercado secundario

• Permite que se añada una cámara de mercado secundario a la pantalla de fábrica*

* Sólo Pantalla y modelo de navegación radios

COMPONENTES DE LA INTERFASE

• Arnés AX-TOYCAM3

AX-TOYCAM3

Retener/Añadir cámara de reversa de Toyota

2013-2016

• Herramienta de corte • Cinta • Ponchadora

• Conectores (ejemplo: conectores de extremo, de campana, etc.)

APLICACIONES

HERRAMIENTAS REQUERIDAS

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recomienda técnicos

con certificación del Programa

de Certificación en Electrónica

Móvil (Mobile Electronics

Certification Program, MECP).

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y

fabricación inscribiéndose en la escuela de

dispositivos electrónicos móviles más reconocida

y respetada de nuestra industria. Regístrese en

www.installerinstitute.com o llame al

800-354-6782 para obtener más información y

avance hacia un futuro mejor.

¡PRECAUCIÓN!

Meta recomienda desconectar la terminal negativa de la batería antes de iniciar

cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su

concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles

de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de

reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición

de encendido ni con el vehículo funcionando. Sería mejor retirar la llave de la ignición y esperar unos

cuantos segundos antes de quitar el radio de fábrica.

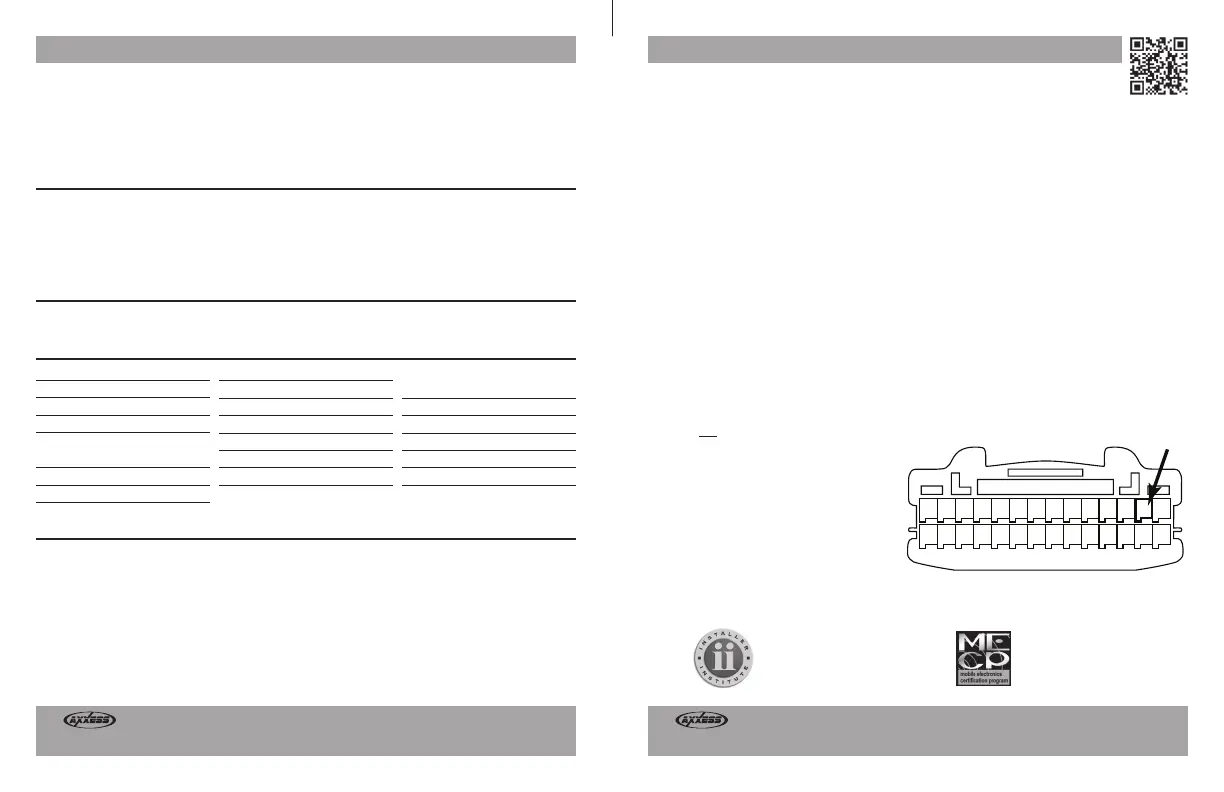

14 13 12 11 10 9 8 7 6 5 4 3 2 1

28 27 26 25 24 23 22 21 20 19 18 17 16 15

This is the wire view of the connector in the vehicle

28 Pin Harness
