Installation Instructions for AX-TOYCAM2
REV. 5/17/16
REV. 5/17/16
REV. 5/17/16
REV. 5/17/16
Installation Instructions for AX-TOYCAM2
Instrucciones de instalación para AX-TOYCAM2 Instrucciones de instalación para AX-TOYCAM2
FEATURES
• Retains the factory back-up camera to an aftermarket radio
• Allows an aftermarket camera to be added to the factory screen*
* Display and navigation model radios only
INTERFACE COMPONENTS
• AX-TOYCAM2 harness
AX-TOYCAM2
Toyota Back-Up Camera Retain/Add-On
2006-2013
TOYOTA
4-Runner (with a factory amp) 2012-2013
4-Runner 2006-2011
Avalon 2011-2012
Camry 2007-2011
Highlander 2008-2012
Prius 2010-2011
Sienna 2008-2010
Sequoia (with a factory amp) 2008-2012
Tundra (with a factory amp) 2007-2013
Venza (with NAV) 2009-2012
• Cutting tool • Tape • Crimping tool
• Connectors (example: butt connectors, bell caps, etc.)
APPLICATIONS
TOOLS REQUIRED
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
Connections to be made
The AX-TOYCAM2 can be connected two different ways
To retain the factory back-up camera to an aftermarket radio:
• Connect the Black wire to chassis ground.
• Connect the Yellow wire to accessory power.
• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.
•
Connect the reverse wire from the aftermarket radio, to the reverse signal in the vehicle.
• Disregard the loose
Green/Purple
wire, it will not be used in this application.
To allow an aftermarket camera to be added to the OEM screen:
• Connect the Black wire to the ground wire of the aftermarket camera.
• Connect the Yellow wire to battery wire of the aftermarket camera.
• Connect the female Yellow RCA jack to the aftermarket camera.
The following (2) steps are only required if a
wire is not present in the factory harness
.
•
If a wire is not present in pin-5 of the
5-pin connector of the factory radio,
unplug the connector, then insert the metal
pin of the loose Green/Purple wire into it.
Connect the harness back into the radio
.
• Connect the other end of the loose
Green/Purple wire to the reverse
wire of the vehicle.
Conexiones que se deben hacer
El AX-TOYCAM2 puede conectarse de dos maneras distintas
Para retener la cámara de reversa de fábrica para un radio de mercado secundario:
• Conecte el cable negro a la tierra del chasís.
• Conecte el cable amarillo a la alimentación de accesorios.
• Conecte el conector RCA macho amarillo RCA en la entrada de la cámara
de reversa del radio de mercado secundario.
• Conecte el cable de marcha atrás del radio de mercado secundario, a la señal
de marcha atrás en el vehículo.
•
Ignore el cable suelto
verde/púrpura
,
no se utilizará en esta aplicación
Para permitir que se añada una cámara de mercado secundario
a la pantalla de equipo original:
• Conecte el cable negro al cable de tierra de la cámara de mercado secundario.
•
Conecte el cable amarillo al cable de la batería de la cámara de mercado secundario.
• Conecte el conector RCA hembra
amarillo
a la cámara de mercado secundario.
Los siguientes (2) pasos sólo son
necesarios si el cable no está presente
en el arnés de la fábrica
.
•
Si un cable no está presente en pin-5 del
conector de 5 pines del radio de fábrica,
desenchufe el conector, luego inserte el pasador
metálico del cable verde/púrpura suelta en ella.
Conecte el arnés de nuevo en la radio
.
• Conecte el otro extremo del cable
suelto
verde/púrpura al cable inversa
del vehículo.
CARACTERÍSTICAS
• Retiene la cámara de reversa de fábrica para un radio de mercado secundario
• Permite que se añada una cámara de mercado secundario a la pantalla de fábrica*
* Sólo Pantalla y modelo de navegación radios
COMPONENTES DE LA INTERFASE
• Arnés AX-TOYCAM2
AX-TOYCAM2
Retener/Añadir cámara de reversa de Toyota
2006-2013
• Herramienta de corte • Cinta • Ponchadora
• Conectores (ejemplo: conectores de extremo, de campana, etc.)
APLICACIONES
HERRAMIENTAS REQUERIDAS
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
1 2 3 4 5
Esta es la vista de cable del
conector en el vehículo
5 Pin Arnés

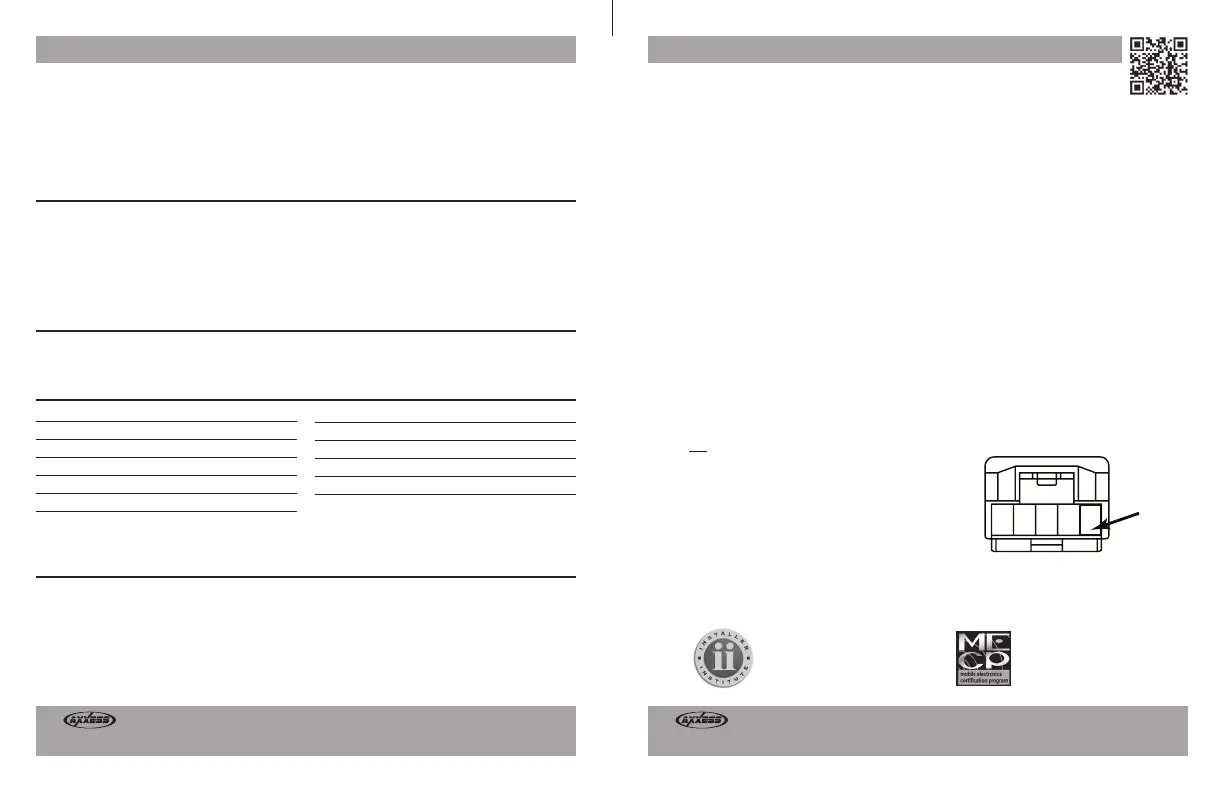

1 2 3 4 5
This is the wire view of the
connector in the vehicle
5 Pin Harness
TOYOTA
4-Runner (con un amp de fábrica) 2012-2013
4-Runner 2006-2011
Avalon 2011-2012
Camry 2007-2011
Highlander 2008-2012
Prius 2010-2011
Sienna 2008-2010
Sequoia (con un amp de fábrica) 2008-2012
Tundra (con un amp de fábrica) 2007-2013
Venza (con NAV) 2009-2012
CAUTION!
All accessories, switches, climate controls panels, and especially air bag indicator lights
must be connected before cycling the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.
¡PRECAUCIÓN!
Todos los accesorios, interruptores, paneles de controles de clima y especialmente
las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.
