Sida 1/3

TREKKING

POLES

WARNING [EN]

Trekking Poles are for hiking and trekking

use only. The strength of aluminum and

carbon fiber is compromised by dents, gouges,

scratches, fractures, and chipping which may

result in catastrophic structural failure. If the

trekking pole has suffered any impact, carefully

inspect its surface for these signs of damage.

Lightweight trekking poles are made to be

lightweight, and will not withstand excessive

forces if previously damaged or if the forces

are applied beyond structural limits. Ultralight

carbon fiber poles are more susceptible to

damage than other poles and require frequent

inspection. Failure to follow these warnings

may result in catastrophic failure of the

trekking poles, causing serious injury or death.

INSTRUCTIONS FOR USE

FLICKLOCK

The patented FlickLock is an external camming

mechanism which, when closed, squeezes the pole

shafts together to form a joint stronger than the tubing

itself. To open:

1. Hold the pole above the FlickLock to prevent the pole

from rotating while pushing the cam lever open with

your thumb.

2. Adjust pole to the desired length.

3. “Snap” close the lever firmly.

ADJUSTING FLICKLOCK TENSION

The FlickLock requires correct tensioning to perform

properly. If slipping of the lower section occurs then

open the lever and tighten the adjustment screw about

a quarter to a half turn or until the mechanism does not

allow the shaft to slip once the lever is closed.

If the lever becomes too difficult to snap shut, loosen

the screw a bit.

SMASHLOCK

™

SYSTEM

The SmashLock mechanism secures the lower

shaft section. To stow the poles, simply open the

FlickLock on the upper shaft and slide it down into the

SmashLock, unlocking it. To extend the pole, just slide

the lower shaft out until the SmashLock locks.

WHIPPET SELF-ARREST ATTACHMENTS

• The Whippet is not an ice axe, nor is it a substitute for

one.

• Do not hold or swing Whippet like an ice axe. Always

hold on to the grip.

• Practice self-arresting so you will understand its

capabilities.

• For self-arrest, hold one hand over the Whippet’s pick,

with the shaft diagonal across the torso, one hand

holding on near the FlickLock Pro mechanism.

• Avoid self-evisceration when climbing or skiing

CHANGING TIPS

Most trekking poles come with Carbide Tech Tips

installed and optional Rubber Tech Tips are available.

To remove the Tech Tips, twist counter-clockwise and

unscrew; you may need to use pliers. To install new tips,

twist them in by hand. Once the wave-shaped bumps

make contact with the waves on the tip, they should

twist 3-4 clicks until very snug. Rubber tips should

bulge out slightly when they are completely tightened.

Note: Rubber tips should be replaced once any part of

the metal core starts to show.

Some models of trekking poles come with traditional

Flex Tips. To remove, the Flex Tip needs to be heated

(submerge in boiling water) and pulled off with pliers.

Firmly push the new Flex Tip onto the tip of the pole.

BASKETS

To attach a basket: Push the basket and turn

clockwise until secured against the upper stop,

spinning freely.

To remove a basket: Pull the basket and twist coun

terclockwise.

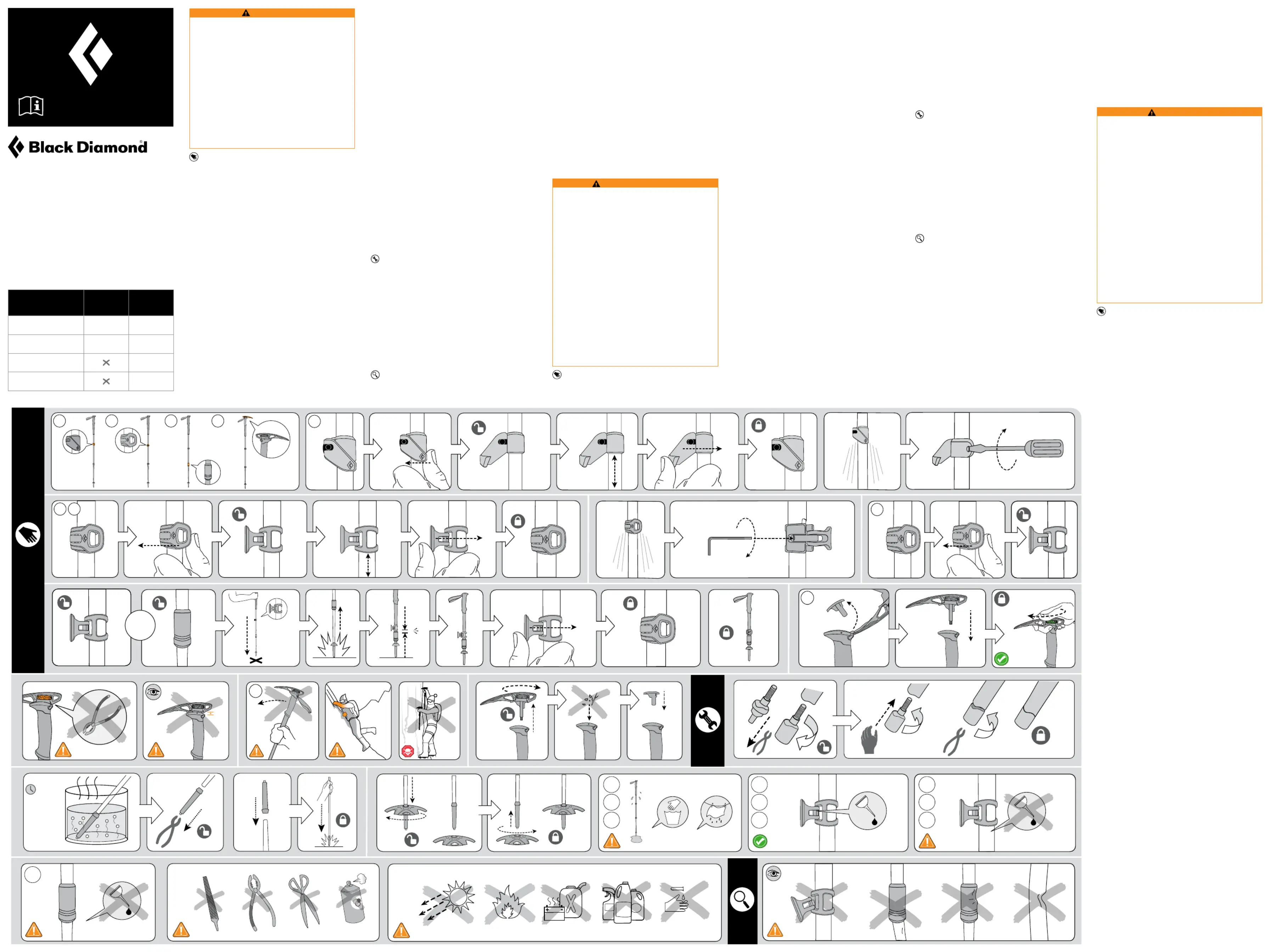

(See accompanying illustrations)

CARE AND MAINTENANCE

Never put oil or silicone on the pole shafts—this could

cause the joints to slip during use. If difficult to open or

close FlickLock: apply a drop of oil on the lever pin and

another underneath the lever where it rotates on the

housing.

To clean cork grips:

1. Use fine, waterproof sandpaper and ordinary hand

soap.

2. Wet the grip and sand thoroughly.

3. Apply soap to the sandpaper and gently rub the grip.

4. Rinse and let dry.

(See accompanying illustrations)

INSPECTION & STORAGE

Before and after each use:

• Make sure nothing is deformed or broken.

North America: Black Diamond Equipment, Ltd.

2084 East 3900 South

Salt Lake City, UT 84124

Europe: Black Diamond Equipment AG

Hans-Maier-Straße 9

6020, Innsbruck, Austria

BlackDiamondEquipment.com

• Check to see that the adjustment mechanisms open

and close smoothly and are tensioned properly.

• Always remove the lower shafts after use and allow

them to dry completely before storage.

NOTE: Store the FlickLock mechanisms for long

periods with the tension released.

Replacement parts may be obtained from your

local Black Diamond dealer or directly from

Blackdiamondequipment.com.

(See accompanying illustrations)

LIMITED WARRANTY

For one year following purchase unless otherwise

indicated by law, we will warrant to the original retail

buyer only that our products are free from defects in

material and workmanship as originally sold. If you

receive a defective product, return it to us and we will

replace it subject to the following conditions: We do not

warrant products which show normal wear and tear or

that have been used or maintained improperly, modified

or altered, or damaged in any manner.

AVERTISSEMENT [FR]

Les bâtons de randonnée Trekking Poles sont

conçus pour une utilisation en randonnée et

en trek uniquement. Les bosses, les rainures,

les éraflures, les fissures et les écailles

compromettent la résistance de l’aluminium

et de la fibre de carbone et peuvent entraîner

des défaillances structurelles. Si le bâton de

randonnée a été soumis à un quelconque

impact, inspectez soigneusement sa surface

afin de repérer tout signe de détérioration.

Les bâtons de randonnée légers sont conçus

pour être légers et ne résisteront pas à des

forces excessives s’ils ont subi des dommages

antérieurs ou si les forces appliquées dépassent

leurs limites structurelles. Les bâtons ultra

légers en fibre de carbone sont davantage

sujets aux détériorations que les autres bâtons

et exigent d’être inspectés fréquemment. Le

non-respect des présents avertissements

peut causer une défaillance des bâtons de

randonnée, et entraîner des blessures graves

ou la mort.

NOTICE D’UTILISATION

FLICKLOCK

Le système breveté FlickLock est un mécanisme à

came externe qui, une fois fermé, permet de maintenir

assemblés les brins du bâton pour former une jonction

d’une solidité plus grande que les brins eux-mêmes.

Pour ouvrir :

1. Tenir le bâton au-dessus du FlickLock pour empêcher

le bâton de pivoter tout en poussant le levier de came

avec votre pouce pour l’ouvrir.

2. Régler le bâton à la longueur souhaitée.

3. Refermez ensuite fermement le levier en le rabattant

d’un coup sec.

AJUSTEMENT DE LA TENSION

Pour fonctionner correctement, il est nécessaire que

le FlickLock soit suffisamment serré. Si le brin inférieur

venait à glisser, ouvrez le levier et resserrez la vis de

réglage d’environ un quart de tour à un demi-tour, ou

jusqu’à ce que le mécanisme empêche le brin de glisser

une fois le levier fermé. Si le levier devient trop dur à

rabattre, desserrez légèrement la vis.

SMASHLOCK™ SYSTEM

Le mécanisme SmashLock permet d’assujettir le brin

inférieur au reste du bâton. Pour replier le bâton, il

suffit d’ouvrir le FlickLock du brin supérieur puis de faire

coulisser ce dernier jusque dans le système SmashLock

de manière à le déverrouiller. Pour déplier le bâton,

il suffit de faire coulisser le brin inférieur dans le sens

opposé jusqu’à ce que le SmashLock se verrouille.

BÂTON D’AUTO-ARRÊT WHIPPET

• Le Whippet n’est ni un piolet ni un substitut de piolet.

• Ne pas tenir ni manier le Whippet comme un piolet.

Toujours le tenir par la poignée.

• Entraînez-vous à l’auto-arrêt afin de comprendre les

capacités du Whippet.

• Pour l’auto-arrêt, tenez une main sur le pic du

Whippet, le manche en diagonale le long du torse, et

une main près du système FlickLock Pro.

• Evitez l’auto-éviscération lorsque vous grimpez ou

skiez

REMPLACEMENT DES POINTES

La plupart de nos bâtons de randonnée sont vendus

équipés des pointes Tech en carbure ; les pointes en

caoutchouc étant disponibles en option.

Pour ôter une pointe Tech, tournez dans le sens inverse

des aiguilles d’une montre puis dévissez jusqu’à ce

qu’elle se désolidarise de la rondelle. Les pointes

Tech offrent une surface ondulée qui les empêchent

de glisser en cours d’utilisation. Il convient de forcer

légèrement pour passer ces aspérités.Cela est possible

manuellement ou éventuellement à l’aide d’une paire de

pinces.

RONDELLES

Pour fixer une rondelle : Poussez vigoureusement la

rondelle en tournant dans le sens des aiguilles d’une

montre jusqu’à ce qu’elle se cale solidement contre la

butée d’arrêt et puisse tourner librement.

Pour ôter une rondelle : Tirez vigoureusement la

rondelle en tournant dans le sens inverse des aiguilles

d’une montre jusqu’à extraction de celle-ci.

(Voir les illustrations jointes)

PRÉCAUTIONS D’UTILISATION ET ENTRETIEN

Ne jamais enduire les brins des bâtons d’huile ou de

silicone, ceci rendrait les jonctions glissantes pendant

l’usage. Toujours démonter les brins inférieurs après

une sortie de ski et les laisser sécher complètement

avant de les ranger.

Pour nettoyer les poignées en liège :

1. Utilisez du papier de verre très fin résistant à l’eau et

un savon ordinaire pour les mains.

2. Mouillez la poignée puis poncez entièrement.

3. Appliquez le savon sur le papier de verre puis frottez

soigneusement la poignée.

4. Rincez et laissez sécher.

(Voir les illustrations jointes)

INSPECTION & STOCKAGE

Avant et après chaque utilisation :

• Repérez toute déformation ou fissure.

• Vérifiez si vos mécanismes de réglage s’ouvrent et se

ferment correctement et si leur degré de serrage est

suffisant.

• Si les mécanismes deviennent durs à ouvrir ou fermer,

appliquez une goutte d’huile sur la broche du levier et

une autre sous le levier au niveau de l’axe de rotation.

• Déplier au maximum les brins inférieurs après une

utilisation en terrain humide et les laisser sécher

complètement avant de les stocker.

REMARQUE : Pour un stockage longue durée, les

mécanismes FlickLock doivent être stockés avec le

câble de tension desserré.

Les pièces de rechange sont disponibles auprès de

votre revendeur Black Diamond local ou directement

auprès de Blackdiamondequipment.com.

(Voir les illustrations jointes)

100º C

(2 2º1 F)

2 nmi

C D

1.5mm

3-4

“Clicks”

FlickLock®

FlickLock®Pro

Whippet Ready Grips

SmashLock™

MM5908_J

Attachment

AR Poles

(Accessory-

Ready Grips)

WR Poles

(Whippet-

Ready Grips)

Distance Tent Cross Pole

✓ ✓

1/4-20 Universal Adapter

✓ ✓

Whippet Attachment

✓

Alpine Whippet Attachment

✓

Pole Attachment Compatibility

Compatibilité des brins

Befestigungsmöglichkeit für Verbindungsstücke

LIMITES DE GARANTIE

Nous garantissons pour une durée de un an à partir

de la date d’achat et seulement à l’acheteur d’origine,

sauf dispositions légales contraires, que nos produits

sont vendus exempts de défauts de matériau et de

fabrication tels que vendus initialement. Si vous recevez

un produit défectueux, renvoyez-nous celui-ci. Il sera

échangé conformément aux conditions suivantes :

la garantie ne prend pas en charge l’usure normale

des produits, l’utilisation incorrecte ou l’entretien

inapproprié, les modifications ou transformations, ou

les dommages de quelque manière que ce soit.

WARNUNG [DE]

Trekking Poles wurden ausschliesslich

zum Wandern und Trekking entworfen. Die

Festigkeit von Aluminium und Karbonfaser wird

durch Dellen, Kerben, Kratzer, Bruchstellenn

und Absplitterungen geschwächt, was zu einem

vollständigen strukturellen Materialversagen

führen kann. Wenn ein Trekkingstock einem

Schlag oder Aufprall ausgesetzt war, unter-

suchen Sie seine Oberfläche sorgfältig

auf diese Anzeichen von Schäden. Leichte

Trekkingstöcke sind auf geringes Gewicht

ausgelegt und können daher extremer

Krafteinwirkung nicht standhalten, wenn sie

zuvor beschädigt wurden oder diese Kräfte

die strukturelle Belastungsgrenze überschrei-

ten. Ultraleichte Stöcke aus Karbonfaser sind

empfindlicher als andere Stöcke und müssen

regelmässig überprüft werden. Wenn Sie diese

Warnhinweise nicht lesen und nicht beachten,

kann dies zu einem vollständigen Versagen

bzw. Bruch der Trekkingstöcke und infolge

davon zu schweren Verletzungen oder Tod

führen.

GEBRAUCHSANLEITUNG

FLICKLOCK

De r pate nti er te F lic kLo ck i st e in ex ter ne r

Klemmmechanismus, der im geschlossenen Zustand

den Schaft der Stöcke so fest umschliesst, dass diese

Art der Verbindung stärker als der Schaft selbst ist.

Öffnen:

1. Halten Sie den Stock über dem FlickLock fest,

damit er sich nicht drehen kann, und öffnen Sie den

Klemmhebel mit dem Daumen.

2. Stellen Sie den Stock auf die gewünschte Länge ein.

3. Schliessen Sie den Hebel wieder, bis er einrastet.

EINSTELLEN DER SPANNUNG

Das FlickLock-System muss die richtige Spannung

aufweisen, um ordnungsgemäss funktionieren zu

können. Beginnt der untere Schaft zu rutschen, öffnen

Sie den Hebel und ziehen Sie die Einstellungsschraube

um eine viertel bis halbe Drehung oder mehr fest, bis

der Schaft im Mechanismus nicht mehr verrutschen

kann, wenn der Hebel geschlossen ist.

Wenn sich der Hebel nur schwer schliessen lässt,

lockern Sie die Schraube.

SMASHLOCK™-SYSTEM

Der SmashLock-Mechanismus sichert das untere

Stocksegment. Zum Verstauen die FlickLock-

Verriegelung am oberen Segment öffnen und das

Segment in das SmashLock-System hineinschieben,

um dieses zu entsperren. Um den Stock wieder zu

verwenden, das untere Schaftsegment herausziehen,

bis das SmashLock-System einrastet.

WHIPPET SELF-ARREST POLE

• Der Whippet ist kein Eispickel und ersetzt diesen auch

nicht.

• Schwingen und halten Sie den Whippet nicht wie

einen Eispickel. Halten Sie ihn stets am Griff fest.

• Üben Sie die den Gebrauch eines Stützpickels, um

sich mit der Funktionsweise vertraut zu machen.

• Beim Gebrauch als Stützpickel legen Sie eine Hand

über die Haue des Whippet (mit dem Schaft diagonal

zum Oberkörper) und die andere in die Nähe des

FlickLock Pro-Systems.

• Gehen Sie beim Klettern oder Skifahren umsichtig vor,

um Verletzungen zu vermeiden.

AUSTAUSCH DER SPITZEN

Die meisten Trekkingstöcke sind mit Karbidspitzen

(Tech Tips) ausgestattet, wobei optionale Gummispitzen

als Zubehör erhältlich sind. Um die Spitzen zu

entfernen, drehen Sie sie gegen den Uhrzeigersinn

und schrauben sie ab. Tech Tips wurden mit einem

wellenförmigen Sperrsystem aus Gummi entworfen,

um zu verhindern, dass sich die Spitzen während

de s Gebrauchs lösen. Sie müss en fest genug

drehen, um die wellenförmigen Rillen zu überwinden.

Möglicherweise benötigen Sie hierfür eine Zange. Neue

Spitzen werden installiert, indem Sie sie von Hand

oder ebenfalls mit einer Zange festschrauben. Sobald

die wellenförmigen Rillen mit den Rillen an der Spitze

in Kontakt kommen, sollten Sie noch 3 bis 4 Klicks

weiter drehen, bis sie fest sitzen. Gummispitzen sollten

sich leicht nach aussen wölben, wenn sie vollständig

festgezogen wurden.

Einige Modelle unserer Trekkingstöcke sind mit

traditionellen Flex-Spitzen ausgestattet. Um sie

auszutauschen, müssen die Flex-Spitzen erwärmt (in

kochendes Wasser eintauchen) und mit einer Zange

entfernt werden. Setzen Sie die neue Flex-Spitze fest in

die Stockspitze ein.

TELLER

So befestigen Sie einen Teller: Drücken Sie den

Teller auf die Stockspitze und drehen Sie ihn gleichzeitig

im Uhrzeigersinn, bis er an den Rand des Gewindes

stösst und frei gedreht werden kann.

So entfernen Sie einen Teller: Ziehen Sie kräftig am

Teller und drehen Sie ihn gegen den Uhrzeigersinn, bis

Sie ihn abnehmen können.

(Siehe Abbildungen.)

Produktspecifikationer

Varumärke:	Black Diamond
Kategori:	Inte kategoriserad
Modell:	Trail Sport 3
Vikt:	624 g
Lämplig för:	Unisex
Antal segment:	3
Bästa användningsområden:	Vandring
Material, bärrem:	Nylon
Konstruktion:	Hopfällbar
Vikta längd:	630 mm
Grepp:	I-grepp
Skaftmaterial:	Gjuten aluminium
Minimilängd:	1000 mm
Maxlängd:	1400 mm
Stötabsorberande:	Nej
Material i handgreppet:	Gummi
Låsningsmekanism:	Leverlock, lås
