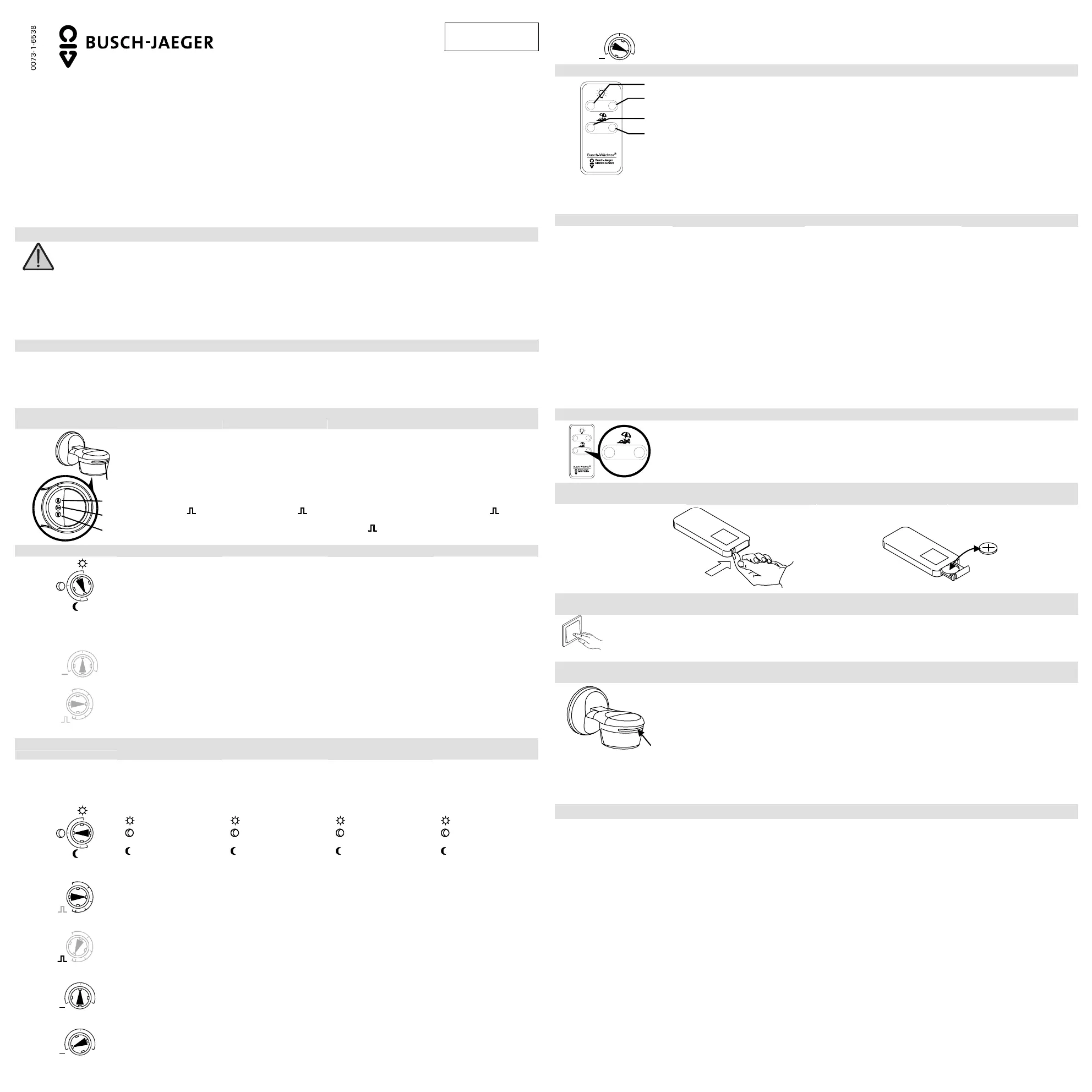

Busch-Wächter®

220/280 ProfessionalLINE

220 SelectLINE

GER

Bedienungsanleitung

Sorgfältig lesen und aufbewahren

ENG

Operating Instructions

Read carefully and keep in a safe place

FRE

Instructions d'utilisation

Les lire attentivement et les respecter

DUT

Handleiding

Zorgvuldig doorlezen en bewaren

Sicherheitshinweise Safety instructions Consignes de sécurité Veiligheidsinstructies

Arbeiten am 230 V Netz

dürfen nur von Fachpersonal

ausgeführt werden! Vor

Montage, Demontage

Netzspannung freischalten!

Durch Nichtbeachtung von

Installations- und

Bedienungs-hinweisen

können Brand und andere

Gefahren entstehen!

Work on the 230 V supply

system may only be

performed by specialist staff!

De-energize mains power

supply prior to installation

and/or disassembly!

Failure to observe installation

and operating instructions

may result in fire and other

hazards!

Toute intervention sur

l'alimentation électrique en 230 V

doit être effectuée par des

techniciens spécialisés !

Déconnecter la tension secteur

avant tout montage et démontage!

Le non-respect des consignes

d'installation et d'utilisation peut

entraîner un incendie ou être la

source d'autres dangers !

Werkzaamheden op het 230 V net

mogen uitsluitend worden

doorgevoerd door bekwaam

personeel! Vóór de montage en

demontage netspanning

uitschakelen!

Als de installatie- en

bedieningsinstructies niet

opgevolgd worden, dan kan dit

leiden tot brand of andere gevaren!

Funktion Function Fonction Functie

Passiv infrarot Bewegungsmelder,

der über ein Zeitglied

angeschlossene Verbraucher

schaltet wenn sich Wärmequellen

im Erfassungsbereich bewegen.

Passive infrared motion detector

which switches consumers through

a timing element when sources of

heat move within its range.

Capteur de mouvement infrarouge

passif qui déclenche un relais

temporisateur monté par

l'utilisateur lorsqu'une source de

chaleur se déplace dans la zone de

couverture.

Passieve infrarood

bewegingsmelder die via een

vertragingsrelais aangesloten

verbruikers schakelt wanneer

warmtebronnen zich in het

detectiegebied bewegen.

Anordnung der

Bedienelemente

Arrangement of controls Disposition des éléments

de commande

Groepering van de

bedieningselementen

1 Betriebsarten /

Erfassungs-LED

1 Operating mode /

detection LED

1 Modes de

fonctionnement / DEL de

détection

1 Bedrijfsmodi / detectie-

LED

2 Helligkeitsschaltschwelle

/TS

2 Brightness switching

threshold / TS

2 Seuil de déclenchement

en fonction de la

luminosité /TS

2 Helderheids-

schakeldrempel /TS

3 Empfindlichkeit 3 Sensitivity 3 Sensibilité 3 Gevoeligheid

1

2

3

4

4 Nachlaufzeit/

Kurzzeitimpuls (

)

4 Light-on time /

short-time pulse ( )

4 Temps de

fonctionnement/

Impulsion de courte

durée (

)

4 Nalooptijd / korte

tijdsimpuls (

)

Standardbetrieb Standard operation Mode Standard Standaardmodus

T/S

Beleuchtung bei

Dämmerung, bleibt 3 Min.

nach letzter Erfassung

eingeschaltet.

Achtung

Nach Netzspannungszu-

schaltung für 10 Min. im

Testbetrieb (siehe

Montageanleitung).

Lighting at nightfall,

remains switched on for 3

minutes after the last

detection.

Caution

Test operation for 10

minutes after mains

connection (see installation

instructions).

Eclairage au crépuscule,

reste activé 3 min. après la

dernière détection.

Attention

Après mise en marche de

l'alimentation électrique, 10

min. en mode Test (voir les

Instructions de montage).

Verlichting bij schemering,

blijft 3 min. na de laatste

detectie ingeschakeld.

Opgelet

Na bijschakelen van de

netspanning voor 10 min. in

de testmodus (zie

montagehandleiding).

N

+

Im Standardbetrieb keine

Funktion

No function in standard

operation

Aucune fonction en mode

Standard.

In de standaardmodus geen

functie

0

3

15

5

1min

10

sek

Im Standardbetrieb keine

Funktion

No function in standard

operation

Aucune fonction en mode

Standard.

In de standaardmodus geen

functie

Zeit-/Helligkeitsabhängiges

Schalten

Time-/brightness-

dependent switching

Mise en marche dépendant

de l'heure/de la luminosité

Schakelen afhankelijk van

de tijd/helderheid

Wählen Sie ihre

individuellen Einstellungen

für Ansprechschwelle,

Empfindlichkeit und

Nachlaufzeit.

Select your individual

settings for response

threshold, sensitivity and

light-on time.

Sélectionnez vos propres

paramètres pour le temps

de fonctionnement, la

sensibilité et le seuil de

déclenchement.

Selecteer uw individuele

instellingen voor de

triggerdrempel, gevoeligheid

en nalooptijd.

Ansprechschwelle: Response threshold: Seuil de déclenchement : Triggerdrempel:

Tagbetrieb

Daytime operation

Utilisation de jour

Dagbedrijf

Schalten bei

Dämmerung

Switching at nightfall

Mettre en marche au

crépuscule

Schakelen bij

schemering

T/S

Schalten nur bei

absoluter Dunkelheit

Switching only in

complete darkness

Mettre en marche

uniquement en pleine

obscurité

Schakelen alleen bij

absolute duisternis

0

3

15

5

1min

10

sek

Nachlaufzeit:

Zwischen 10 Sek. und 30

Min. wählbar

oder

Light-on time:

May be selected between

10 seconds and 30 minutes

or

Temps de fonctionnement :

Configurable entre 10 sec.

et 30 min.

ou

Nalooptijd:

Nalooptijd in te stellen

tussen 10 sec. en 30 min.

of

0

3

15

5

1min

10

sek

Kurzzeitimpuls zum

Ansteuern von

z.B.Treppenlichtzeitschalter

n oder Türglocken.

Short-time pulse for driving

e.g. staircase lighting time

switches or door bells.

Impulsions instantanées pour,

par exemple, la commande de

l'interrupteur de minuterie

d'éclairage des marches ou

de la sonnette de la porte.

Korte tijdsimpuls voor de

besturing van bijv.

tijdschakelaars voor

trappenhuisverlichtingen of

deurbellen.

N

+

Normale Empfindlichkeit:

Für alle typischen

Anwendungen z.B.

Überwachung im

Außenbereich.

Normal sensitivity:

For all typical applications,

e.g. outdoor area

monitoring.

Sensibilité normale :

Pour toutes les applications

types, par exemple pour le

contrôle dans la zone

extérieure.

Normale gevoeligheid:

Voor alle typische

toepassingen, bijv.

bewaking in het

buitenbereik.

N

+

Reduzierte Empfindlichkeit:

z.B. bei gestörtem Umfeld

(Bäume / Sträucher im

Erfassungsbereich) oder

Überreichweiten.

Reduced sensitivity:

e.g. in case of a disturbed

environment (trees/shrubs

in the detection area) or

overreach.

Sensibilité réduite :

Par exemple en cas

d'environnement non dégagé

(arbres / zone de dispersion

dans la zone de détection) ou

de dépassement de portée.

Verminderde gevoeligheid:

b. v. bij storingen in de

omgeving (bomen / struiken

in het detectiegebied) of te

grote detectieradius.

N

+

Erhöhte Empfindlichkeit:

z.B. bei Verwendung im

Innenbereich

Increased sensitivity:

e.g. for indoor use

Sensibilité élevée :

Par exemple lors d'une

utilisation en intérieur

Verhoogde gevoeligheid:

b. v. bij het gebruik in het

binnenbereik

Handsender Hand-held transmitter Télécommande Handzender

1

2

3

4

ONOFF

ONOFF

1 Dauerlicht für 4 Stunden.

2 Schaltet von Dauerlicht

zurück in die vorherige

Betriebsart.

3 Schaltet in die

Anwesenheitssimulation.

4 Schaltet von

Anwesenheitssimulation

zurück in die vorherige

Betriebsart.

Der Empfang der Signale

wird am Busch-Wächter

durch Flackern der

Erfassungs-LED angezeigt.

1 4 hours of permanent

light.

2 Switches back from

permanent light to the

previous mode.

3 Switches to presence

simulation.

4 Switches back from

presence simulation

to the previous mode.

The Busch Presence

Watchdog indicates

reception of the signals

by a flickering detection

LED.

1 Allumage ininterrompu

pendant 4 heures.

2 Repasse de l'allumage

ininterrompu au mode de

fonctionnement précédent.

3 Passe à la simulation de

présence.

4 Repasse de la simulation de

présence au mode de

fonctionnement précédent.

La réception des signaux est

indiquée sur le système de

surveillance Busch-Guard par le

scintillement de la DEL de

détection.

1 Continu licht voor 4 uur.

2 Schakelt het continu licht

terug naar de vorige

bedrijfsmodus.

3 Schakelt naar de

aanwezigheidssimulatie.

4 Schakelt van de

aanwezigheidssimulatie

terug naar de vorige

bedrijfsmodus.

De ontvangst van signalen

wordt op de Busch-bewaker

aangeduid door de

knipperende detectie-LED.

Handsender anlernen Training the hand-held transmitter Configurer la télécommande Handzender aanleren

Schalten Sie den Busch-

Wächter® für mind. 30 sek.

spannungsfrei.

Nach einer Startphase von einer

Minute befindet sich der Busch-

Wächter® für 10 Minuten im

Anlernzustand.

Drücken Sie die Taste (2) des

Handsenders für mind. 3 sek.

Nach Flackern der Erfassungs-

LED am Busch-Wächter® sind

der Handsender und der Busch-

Wächter® aufeinander

abgestimmt. Der Handsender

ist jetzt betriebsbereit.

Zum Anlernen von max. 9

weiteren Handsendern

wiederholen Sie diese

Arbeitsschritte.

De-energize the Busch Presence

Watchdog® 220/280 Professional

for at least 30 seconds.

After a one-minute start-up phase,

the Busch Presence Watchdog® is in

the training mode for 10 minutes.

Push the key (2) of the hand-held

transmitter for at least 3 seconds.

When the detection LED on the

Busch Presence Watchdog®

220/280 Professional stops

flickering, the hand-held transmitter

and the Busch Presence Watchdog®

are matched to each other. The

hand-held transmitter is now ready

for operation.

Repeat these steps to train another

9 hand-held transmitters max.

Mettez votre système de surveillance

Busch-Guard® 220/280 Professional hors

tension pendant au moins 30 secondes.

Après une phase de démarrage d'une

minute, le système de surveillance Busch-

Guard® passe 10 minutes en état de

configuration.

Appuyez sur la touche (2) de la

télécommande pendant au moins 3

secondes.

Lorsque la DEL de détection de votre

système de surveillance Busch-Guard®

220/280 Professional scintille, la

télécommande et le système Busch-Guard®

sont correctement configurés l’un par

rapport à l’autre. La télécommande est

alors prête à fonctionner.

Pour configurer un maximum de 9 autres

télécommandes, répétez cette procédure

pour chacune d'entre elles.

Schakel de Busch-bewaker®

220/280 Professional voor min.

30 seconden spanningsvrij.

Na een startfase van een

minuut wisselt de Busch-

bewaker® voor 10 minuten naar

de aanleerfase.

Druk min. 3 seconden op de

toets (2) van de handzender.

De detectie-LED op de Busch-

bewaker® 220/280 Professional

gaat knipperen. Aansluitend zijn

de handzender en de Busch-

bewaker® op elkaar afgestemd.

De handzender is nu

bedrijfsklaar.

Herhaal deze stappen om max.

9 andere handzenders aan te

leren.

Anwesenheitssimulation Presence simulation Simulation de présence Aanwezigheidssimulatie

ONOFF

ONOFF

ONOFF

Dauerlicht zwischen

Dämmerung und 22.30 Uhr

MEZ bzw. 23.30 MESZ

danach Bewegungsmelder-

betrieb

Permanent light between

nightfall and 10:30 p.m.

CET or 11.30 p.m. CEST

after this motion detector

mode

Allumage ininterrompu entre

le crépuscule et 22h30

(hiver) ou 23h30 (été)

ensuite fonctionnement en

mode de détection de

mouvement

Continu licht tussen

schemering en 22.30 h

MET c.q. 23.30 h MET-Z

daaropvolgend

bewegingsmeldermodus

Inbetriebnahme/Batteriewechsel Putting into operation/battery

change

Mise en service/remplacement de

la batterie

Inbedrijfstelling /

batterijvervanging

CR 2025

Bedienung mit Schalter

(Öffner-Taster)

Operation with switch

(break switch)

Commande de l'interrupteur

(touche d'éclairage)

Bediening met schakelaar

(verbreekcontact-taster)

Einschaltung für die

Dauer der eingestellten

Nachlaufzeit.

Bei Standardbetrieb 3

min.

Switch on for the set light-

on time.

In standard mode: 3

minutes

Déclenchement pour la durée de

fonctionnement configurée.

En mode de fonctionnement

standard 3 min.

Inschakelen voor de duur

van de ingestelde

nalooptijd.

In de standaardmodus 3

min.

BetriebsartenanzeigeOperating mode indicato Affichage du mode de

fonctionnement

Weergave van de

bedrijfsmodus

LED permanent ein:

4 Std. Dauerlicht

LED blinkt schnell:

Erfassung im

Testmodus

LED blinkt (3 mal):

Erfassung im

Normal- oder

Standardbetrieb

LED flackert:

Empfang von

Fernbediensignalen

LED is On permanently:

4 hours of permanent light

LED flashing quickly:

Detection in test mode

LED flashing quickly:

Detection in test mode

LED flashing (3 times):

Detection in normal or

standard operation

LED flickering:

Reception of remote control

signals

DEL allumée en permanence:

Allumage ininterrompu pendant 4 heures

La DEL clignote à une fréquence élevée :

Détection en mode Test

La DEL clignote à une fréquence élevée :

Détection en mode Test

DEL clignote (3 fois):

Détection en mode de fonctionnement

Normal ou Standard

DEL scintille :

Réception des signaux de commande à

distance

LED brandt continu:

4 uur continu licht

LED knippert snel:

detectie in de testmodus

LED knippert snel:

detectie in de testmodus

LED knippert (3 keer):

detectie in de normaal-

of standaardmodus

LED knippert:

Ontvangst van

afstandsbediening-

signalen

Gewährleistung

Busch-Jaeger Geräte sind mit modernsten Technologien gefertigt und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt Busch-Jaeger

Elektro GmbH (im folgenden: Busch-Jaeger) - unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber seinem Händler - im

nachstehenden Umfang die Mängelbeseitigung für das Busch-Jaeger Gerät (im folgenden: Gerät):

Umfang der Erklärung: Diese Erklärung gilt nur, wenn das Gerät infolge eines - bei Übergabe an den Endverbraucher bereits vorhandenen -

Konstruktions-, Fertigungs- oder Materialfehlers unbrauchbar oder die Brauchbarkeit erheblich beeinträchtigt wird (Mangel). Sie gilt insbesondere nicht,

wenn die Beeinträchtigung der Brauchbarkeit des Gerätes auf natürliche Abnutzung, unsachgemäßer Verwendung (einschließlich Einbau) oder

Einwirkung von aussen beruht. Diese Erklärung stellt keine Beschaffenheitsgarantie im Sinne der §§ 443 und 444 BGB dar.

Ansprüche des Endverbrauchers aus der Erklärung: Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird Busch-Jaeger

nach eigener Wahl den Mangel des Gerätes beseitigen (Nachbesserung) oder ein mangelfreies Gerät liefern. Der Endverbraucher kann keine

weitergehenden Ansprüche aus dieser Erklärung herleiten, insbesondere keinen Anspruch auf Erstattung von Kosten oder Aufwendungen im

Zusammenhang mit dem Mangel (z.B. Ein-/Ausbaukosten) noch auf Ersatz irgendwelcher Folgeschäden.

Geltungsdauer der Erklärung (Anspruchsfrist): Diese Erklärung ist nur für während der Anspruchsfrist bei Busch-Jaeger geltend gemachte Ansprüche aus

dieser Erklärung gültig.

Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem Händler ("Kaufdatum"). Sie endet spätestens 30

Monate nach dem Herstelldatum des Gerätes.

Geltungsbereich: In dieser Erklärung findet Deutsches Recht Anwendung. Sie gilt nur für in Deutschland wohnhafte Endverbraucher und / oder Käufe bei

in Deutschland sitzenden Händlern.

Geltendmachung der Ansprüche aus dieser Erklärung:

Zur Geltendmachung der Ansprüche aus dieser Erklärung ist das Gerät zusammen mit der ausgefüllten Servicekarte und einer Kopie des Kaufbeleges

sowie einer kurzen Erläuterung des beanstandeten Mangels unverzüglich an den zuständigen Fachhändler, bei dem das Gerät bezogen wurde, oder das

Busch-Jaeger Service-Center auf Kosten und Gefahr des Endverbrauchers zu senden.

Verjährung: Erkennt Busch-Jaeger einen innerhalb der Anspruchsfrist ordnungsgemäß geltend gemachten Anspruch aus dieser Erklärung nicht an, so

verjähren sämtliche Ansprüche aus dieser Erklärung in 6 Monaten vom Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist.

Busch-Jaeger Elektro GmbH, Service-Center, Freisenbergstraße 2, 58513 Lüdenscheid, Fon: 0180-5669900

08.11.2010

01.06.2005

Produktspecifikationer
