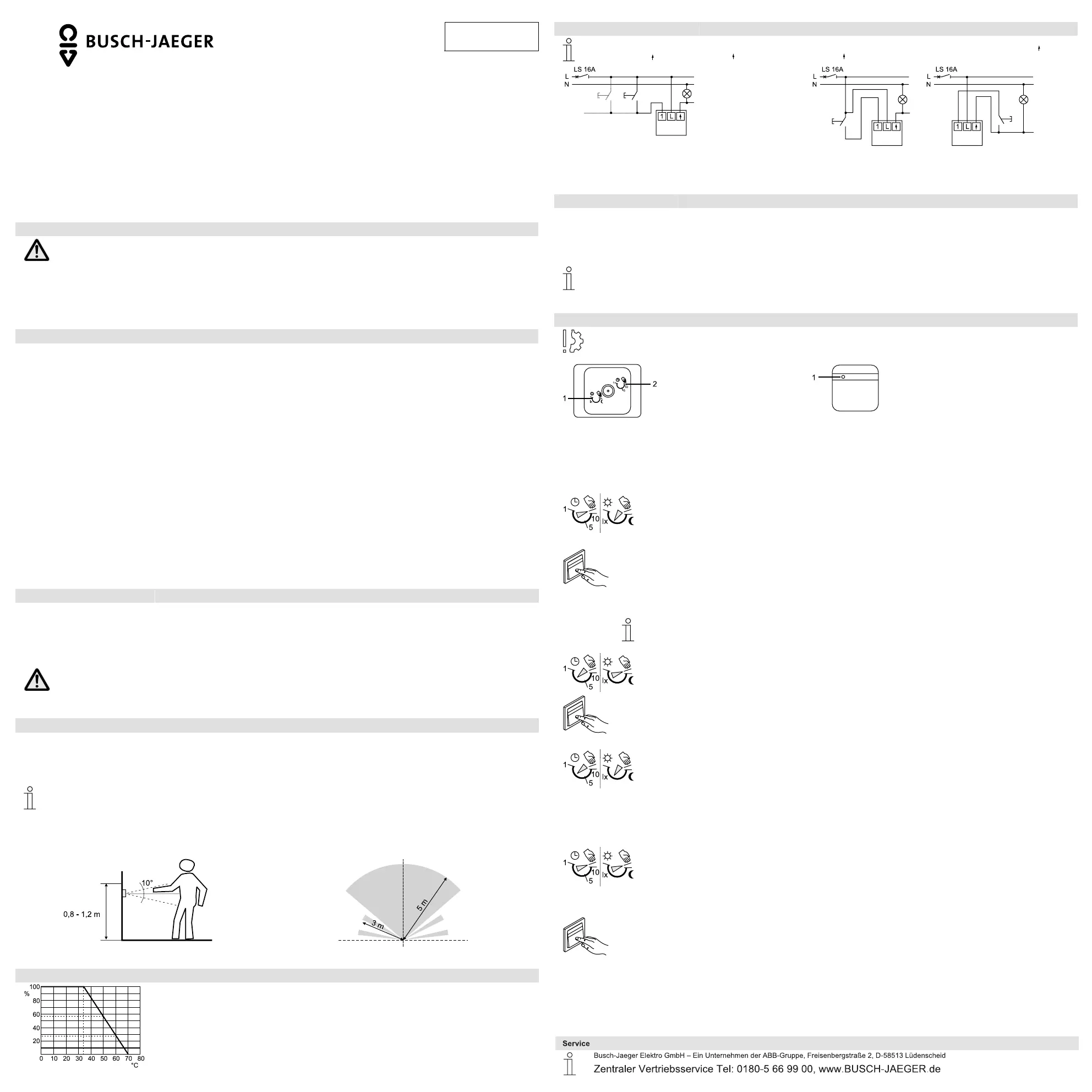

0273-1-6535
0273-1-6535
2-Draht-Einsatz 6815 U
für Busch-Komfortschalter
Sensoren 6815 xxx
24.01.2007
GER Betriebsanleitung
Sorgfältig lesen und aufbewahren
ENG Operating instructions
Read carefully and keep in a safe place
FRE Instructions d'utilisation
Les lire attentivement et les respecter
DUT Handleiding
Zorgvuldig doorlezen en bewaren
Sicherheitshinweise Safety instructions Consignes de sécurité Veiligheidsinstructies
Arbeiten am 230 V Netz dürfen
nur von Fachpersonal
ausgeführt werden! Vor
Montage, Demontage
Netzspannung freischalten!
Durch Nichtbeachtung von
Installations- und Bedienungs-
hinweisen können Brand und
andere Gefahren entstehen!
Work on the 230 V supply
system may only be
performed by specialist staff!
De-energize mains power
supply prior to installation
and/or disassembly!
Failure to observe installation
and operating instructions
may result in fire and other
hazards!
Toute intervention sur l'alimentation
électrique en 230 V doit être
effectuée par des techniciens
spécialisés ! Déconnecter la tension
secteur avant tout montage et
démontage!
Le non-respect des consignes
d'installation et d'utilisation peut
entraîner un incendie ou être la
source d'autres dangers !
Werkzaamheden op het 230 V net
mogen uitsluitend worden
doorgevoerd door bekwaam
personeel! Vóór de montage en
demontage netspanning
uitschakelen!
Als de installatie- en
bedieningsinstructies niet opgevolgd
worden, dan kan dit leiden tot brand
of andere gevaren!
Technische Daten Technical data Caractéristiques techniques Technische gegevens
Nennspannung: Rated voltage: Tension nominale : Nominale spanning: 230 V~, ±10%, 50 Hz
Nennleistung: Rated power: Puissance nominale : Nominaal vermogen: 300 W/VA
Mindestlast: Minimum load: Charge minimale : Minimumbelasting: 40 W/VA
Temperaturbereich: Temperature range: Plage de température : Temperatuurbereik: 0°C – +35°C
Verlustleistung: Power loss: Puissance dissipée : Verliesvermogen: < 1 W
Schaltkontakt :
(Öffnungskontakt)
Switching contact:
(break contact)
Contact de commutation :
(contact à ouverture)
Schakelcontact:
(Openingscontact)
0 mm
Schutzart: Protection: Type de protection : Beschermingsgraad: IP 20
Dämmerungssensor
(manuell):
Twilight sensor
(manual):
Capteur crépusculaire
(manuel):
Schemersensor
(manueel):
0,5 – 300 Lux
Kurzschlussschutz: Short-circuit protection: Protection contre les courts-
circuits :
Kortsluitingsbeveiliging: T 2,0 H
Überlastschutz:
● Temperaturbegrenzer
Overload protection:
● Temperature limiter
Protection contre les surcharges :
● Limiteur de température
Beveiliging tegen overbelasting:
● Temperatuurbegrenzer
Ausschaltverzögerung
(manuell):
Tripping delay
(manual):
Minuterie de mise à l'arrêt
(manuel):
Uitschakelvertraging
(manueel)::
1 – 10 Min.
Erfassung Detection Détection Detectie
– horizontal: – horizontal: – horizontale : – horizontaal: 170 °
– vertikal – vertical – verticale – verticaal +/- 5 °
Reichweite Coverage Portée Detectieradius
– frontal max.: – at the front max.: – frontale max. : – frontaal max.: 5 m
– seitlich max. – at the side max. – latérale max. – zijkant max. 3 m
Montagehöhe: Installation height: Hauteur de montage : Montagehoogte: 0,8 m – 1,2 m
Leitungslänge
Nebenstelleneingang
(Tasteranzahl beliebig):
Line length extension
unit input
(any number of buttons):
Longueur de ligne, entrée de
commande supplémentaire
(nombre de boutons-poussoirs au
choix):
Leidingslengte
nevenaansluitingsingang
(aantal tasters naar believen):
max. 100 m
Funktion Function Fonction Functie
Der 2-Draht-Einsatz 6815 U schaltet
angeschlossene Verbraucher nach
Erfassung oder manueller Bedinung
durch den Sensor 6815-xxx.
Es sind 4 unterschiedliche
Betriebsarten (siehe Bedienung)
möglich.
The 2-wire insert 6815 U switches
consumers connected, once
detected or operated manually by
sensor 6815-xxx.
4 different operating modes (see
Operation) are possible.
Le système à deux fils 6815 U
enclenche deux consommateurs
raccordés après détection ou après
commande manuelle par le capteur
6815-xxx.
4 modes de fonctionnements (voir
Utilisation) sont possibles.
Het 2 draads inzetstuk 6815 U
schakelt aangesloten verbruikers na
detectie of manuele bediening door
de sensor 6815-xxx.
Er zijn 4 verschillende bedrijfsmodi
(zie bediening) mogelijk.
Der Komfortschalter ist
kein Bewegungs- oder
Präsenzmelder! Er dient
ausschließlich dem
automatischen Schalten
von Beleuchtungen.
The comfort switch is not a motion
or presence detector! It is only for
the automatic switching of lights.
L'interrupteur confort n'est pas un
détecteur de mouvement ni de
présence ! Il sert uniquement à
mettre automatiquement en marche
les éclairages.
De comfortschakelaar is geen
bewegings- of aanwezigheidsmelder!
Deze dient uitsluitend voor het
automatisch schakelen van
verlichting.
Montage Installation Montage Montage
Netzspannung abschalten!
Der 2-Draht-Einsatz 6815 U ist
in einer festen Wand, in einer
UP-Dose nach Din 49073-
1oder in ein entsprechendes
Aufputzgehäuse einzubauen.
Disconnect mains supply!
The 2-wire insert 6815 U should be
installed on a solid wall, in a flush-
type box as per DIN 49073-1 or in
an appropriate surface-mounted
housing.
Débrancher l'alimentation électrique !
Le système à deux fils 6815 U doit être
installé sur un mur solide, dans une boîte
d'encastrement conforme à la norme Din
49073-1 ou dans un boîtier pour pose sur
crépi approprié.
Netspanning uitschakelen!
Het 2 draads inzetstuk 6815 U moet
in een vaste wand, in een
inbouwdoos conform Din 49073-1 of
in een geschikte opbouwdoos worden
gemonteerd.
Bei einer
Erstinbetriebnahme oder
Spannungszuschaltung die
Startzeit des Gerätes von 1
Min. (LED blinkt) abwarten.
Upon initial commissioning or
when connecting the voltage,
wait until the unit’s starting time
(1 minute, LED flashing) has
elapsed.
Lors de la première mise en service ou lors
de la mise sous tension, patienter 1 min
pendant que l’appareil démarre (la DEL
clignote).
Bij de eerste inbedrijfstelling of bij het
bijschakelen van spanning dient u te
wachten tot de starttijd van 1 min.
van het apparaat afgelopen is (LED
knippert).
Erfassungsbereich Detection range Zone de détection Detectiegebied
Fig. 1; Afb. 1 Fig. 2; Afb. 2
Erfassungsbereich vertikal Vertical detection range Erfassungsbereich horizontal Horizontal detection range
Zone de détection verticale Detectiegebied verticaal Zone de détection horizontale Detectiegebied horizontaal
Derating; Réduction de puissance
% = Nennleistung; Rated power; Puissance nominale; Nominaal vermogen
°C = Umgebungstemperatur; Ambient temperature; Température ambiante; Omgevingstemperatuur
Anschluss Connection Connexion Aansluiting
Ein Nebenstellenanschluss ist
sowohl gegen L, N, als auch
gegen den Ausgang möglich.
An extension unit can be
connected to L, N, but also to
output .
Une commande supplémentaire peut
être raccordée tant à L, N qu'à la
sortie .
Een nevenaansluiting is zowel tegen
L, N als tegen de uitgang mogelijk.
Fig. 3; Afb. 3
Fig. 4;
Afb. 4
6815 U mit Nebenstellenanschluss
(z.B. 2020 US)
6815 U with extension unit port
(e.g. 2020 US)
6815 U mit Wechselschaltung 6815 U with two-way circuit
6815 U avec connexion de
commande supplémentaire
(p. ex. 2020 US)
6815 U met nevenaansluiting
(bijv. 2020 US)
6815 U avec commutateur inverseur 6815 U met wisselschakeling
Lastarten Load types Types de charge Belastingstypes
● Glühlampen mit 230 V
● 230 V Halogenlampen
● Niedervolt Halogenlampen mit
elektronischen oder
konventionellen
Transformatoren
● 230 V incandescent lamps
● 230 V halogen lamps
● Low-voltage halogen lamps with
electronic or conventional
transformers
● Lampes à incandescence 230 V
● Lampes halogènes 230 V
● Lampes halogènes basse tension
avec transformateurs électroniques
ou conventionnels.
● Gloeilampen met 230 V
● 230 V halogeenlampen
● Halogeenlampen op laagspanning
met elektronische of conventionele
transformators
Trafoverlustleistung
berücksichtigen:
– Elektronische Trafos 5%
– Konventionelle Trafos
20%
Take transformer power loss into
account:
– Electronic transformers 5 %
– Conventional transformers 20 %
Prendre en compte une perte de
puissance due au transformateur :
– Transformateurs électroniques 5 %
– Transformateurs conventionnels 20 %
Transformator verliesvermogen in
acht nemen:
– Elektronische transformatoren 5 %
– Conventionele transformatoren
20 %
Bedienung Operation Commande Bediening
Der 2-Draht-Einsatz 6815 U
kann ausschließlich mit den
Komfortschaltersensoren
6815-xxx betrieben werden.
The 2-wire insert 6815 U can
only be used with comfort
switch sensors 6815-xxx.
Le système à deux fils 6815 U ne peut
fonctionner qu'avec les capteurs
d'interrupteur confort 6815-xxx.
Het 2 draads inzetstuk 6815 U kan
uitsluitend met de sensorschakelaars
6815-xxx worden gebruikt.
Fig. 5; Afb. 5
Fig. 6; Afb. 6
Einstellung
Über die Einstellpotis auf der Rückseite
des Sensors (Fig. 5 Pos 1,2) können
die Betriebsarten, die Einschalthelligkeit
und die Nachlaufzeit der Beleuchtung
bis zum automatischen Ausschalten
stufenlos eingestellt werden.
Setting
The setting potentiometers at
the back of the sensor (fig. 5
items 1, 2) can be used for the
continuous setting of operating
modes, activation brightness
and light-on time until
automatic shutdown.
Réglage
Les potentiomètres de réglage, situés au
dos du capteur (Fig. 5, pos. 1, 2),
permettent de régler, en continu, les
modes de fonctionnement, le seuil de
luminosité déclenchant l'appareil et le
temps de fonctionnement de l'éclairage
jusqu'à la mise à l'arrêt automatique.
Instelling
Via de instelspanning op de
achterkant van de sensor (Afb. 5 pos
1, 2) kunnen de bedrijfsmodi, de
inschakelhelderheid en de nalooptijd
van de verlichting tot en met
automatisch uitschakelen traploos
worden ingesteld.
Halbautomatik Betrieb
Gerät schaltet automatisch,
bei Betreten des Raumes
bzw. bei Bewegung ein.
Die Helligkeitsschaltschwelle
ist einstellbar.
Das Ausschalten erfolgt
durch kurzen Tastendruck.
Die LED (Fig.6 Pos 1)
leuchtet bis das Gerät
ausgeschaltet wird (manuelle
Bedienung wird erwartet).
Semi-automatic operation
The device switches
automatically if someone
enters the room or if motion
is detected.
The brightness threshold
can be adjusted.
Briefly pressing the button
switches it off. The LED (fig.
6 item 1) stays on until the
device is switched off
(manual operation is
expected).
Mode semi-automatique
L'appareil se met en marche
automatiquement lorsque
quelqu'un entre dans la pièce ou
s'il détecte un mouvement.
Il est possible de régler le seuil de
déclenchement en fonction de la
luminosité.
La mise à l'arrêt s'effectue par
une pression brève sur la touche.
La DEL (Fig. 6, pos. 1) reste
allumée jusqu'à ce que l'appareil
se mette à l'arrêt (cela suppose
une commande manuelle).
Halfautomatisch bedrijf
Toestel schakelt automatisch,
bij het betreden van de ruimte
resp. bij beweging, in.
De
helderheidsschakeldrempel
kan worden ingesteld.
Het uitschakelen gebeurt door
kort op de toets te drukken.
De LED (Afb. 6 pos 1) brandt
tot het toestel wordt
uitgeschakeld (manuele
bediening wordt verwacht).
Eine erneute Einschaltung
kann erst nach einer
Sperrzeit von sec. 15
erfolgen.
The unit can be switched on
again only after a 1 -second 5
blocking time.
Il n’est possible de remettre en
marche l’appareil qu’après une
durée de blocage de 1 s. 5
Het apparaat kan pas na een
blokkeertijd van 1 sec. opnieuw 5
worden ingeschakeld.
Zeitautomat
Gerät muss manuell
eingeschaltet werden. Die
LED (Fig.6 Pos 1) leuchtet
bis zur
Einschaltung(manuelle
Bedienung wird erwartet).
Das Ausschalten erfolgt nach
der eingestellten
Nachlaufzeit ab letzter
Erfassung.
Automatic timer
The device must be
switched on manually. The
LED (fig. 6 item 1) stays on
until the device is switched
on (manual operation is
expected).
It is switched off after the
set light-on time following
the last detection.
Minuterie automatique
L'appareil doit être mis en marche
manuellement. La DEL (Fig. 6,
pos. 1) reste allumée jusqu'à la
mise en marche de l'appareil
(cela suppose une commande
manuelle).
L'appareil se met à l'arrêt une fois
le temps de fonctionnement
configuré écoulé, à compter de la
dernière détection.
Tijdautomaat
Het toestel moet manueel
worden ingeschakeld. De LED
(Afb. 6 pos 1) brandt tot de
inschakeling(manuele bediening
wordt verwacht).
Het uitschakelen gebeurt na de
ingestelde nalooptijd vanaf de
laatste detectie.
Automatikbetrieb
Licht wird automatisch, in
Abhängigkeit von Bewegung
und eingestellter
Helligkeitsschaltschwelle
eingeschaltet. Das
Ausschalten erfolgt nach der
eingestellten Nachlaufzeit ab
letzter Erfassung.
Die LED (Fig.6 Pos 1) ist in
dieser Betriebsart aus.
Automatic mode
The light is switched on
automatically, depending
on motion and set
brightness threshold
value. It is switched off
after the set light-on time
following the last
detection.
The LED (fig. 6 item 1) is
off in this operating mode.
Mode automatique
La lumière se met
automatiquement en marche, en
fonction du mouvement et du seuil
de déclenchement configuré en
fonction de la luminosité. L'appareil
se met à l'arrêt une fois le temps de
fonctionnement configuré écoulé, à
compter de la dernière détection.
Dans ce mode de fonctionnement,
la DEL (Fig. 6, pos. 1) est éteinte.
Automatisch bedrijf
Het licht wordt automatisch,
afhankelijk van beweging en
ingestelde
helderheidsschakeldrempel,
ingeschakeld. Het uitschakelen
gebeurt na de ingestelde
nalooptijd vanaf de laatste
detectie.
De LED (Afb. 6 pos 1) is in deze
bedrijfsmodus uit.
Manueller Betrieb
Gerät arbeitet als
Tastschalter. Kurzer
Tatendruck schaltet das Licht
Ein und Aus. Die LED (Fig.6
Pos 1) leuchtet permanent
(Orientierungslicht).
Manual operation
Device functions as
pushbutton. Pressing it
briefly switches the light On
and Off. The LED (fig. 6
item 1) stays on
permanently (navigation
light).
Mode manuel
L'appareil fonctionne comme un
interrupteur à touches. Une
pression brève sur la touche
permet d'allumer ou d'éteindre la
lumière. La DEL (Fig. 6, pos. 1)
s'allume en permanence (lumière
d'orientation).
Manueel bedrijf
Toestel werkt als tastschakelaar.
Een korte druk op de toets
schakelt het licht Aan en Uit. De
LED (Afb. 6 pos 1) brandt
permanent (oriëntatielicht).
Handbetrieb
Durch einen langen
Tastendruck (größer 3 sek)
schaltet das Gerät in
manuellen Betrieb z.B. wenn
ein ungewöhnlich langer
Aufenthalt in einem Raum
notwendig ist. Die LED (Fig.6
Pos 1) leuchtet permanent
(Orientierungslicht). Der
nächste lange Tastendruck
(größer 3 sek) schaltet das
Gerät in den vorher
eingestellten Zustand zurück.
Manual operation
The devices switches to
manual operation if the
button is pressed for at
least 3 seconds e.g. if a
room is to be occupied for
an exceptionally long time.
The LED (fig. 6 item 1)
stays on permanently
(navigation light). The next
time the button is pressed
for longer than 3 seconds,
the device switches back
its previous state.
Mode manuel
Une pression longue sur la
touche (plus de 3 sec.) fait passer
l'appareil en , p. ex. mode manuel
lorsqu'un séjour prolongé
inhabituel est requis dans une
pièce. La DEL (Fig. 6, pos. 1)
s'allume en permanence (lumière
d'orientation). La prochaine
pression longue sur la touche
(plus de 3 sec.) fait passer
l'appareil dans le mode
précédemment configuré.
Handmatig bedrijf
Door lang op de toets te
drukken (langer dan 3 sec)
schakelt het toestel in
manueel bedrijf, bijv. als een
ongewoon lang verblijf in een
ruimte noodzakelijk is. De LED
(Afb. 6 pos 1) brandt
permanent (oriëntatielicht).
Door nog eens lang op de
toets te drukken (langer dan 3
sec) wordt het toestel in de
ervoor ingestelde toestand
teruggeschakeld.
18.01.2011
Produktspecifikationer
| Varumärke: | Busch-Jaeger |
| Kategori: | Rörelsedetektor |
| Modell: | 6800-0-2274 |
Behöver du hjälp?
Om du behöver hjälp med Busch-Jaeger 6800-0-2274 ställ en fråga nedan och andra användare kommer att svara dig
Rörelsedetektor Busch-Jaeger Manualer
22 September 2024
22 September 2024
15 September 2024
14 September 2024
3 September 2024
25 Augusti 2024
24 Augusti 2024
20 Augusti 2024
20 Augusti 2024
17 Augusti 2024
Rörelsedetektor Manualer
- Abus
- Techly
- Avigilon
- Tellur
- RAB
- Maxsa
- Vimar
- Interlogix
- GEV
- Merten
- Marmitek
- Aqua Joe
- Gewiss
- Suevia
- Crestron
Nyaste Rörelsedetektor Manualer
8 April 2025
8 April 2025
5 April 2025
1 April 2025
1 April 2025
1 April 2025
1 April 2025
27 Mars 2025
27 Mars 2025
5 Mars 2025
