StyleView® HD Combo System

5˚

25˚

(127mm)

15"

(381 mm)

90˚

-10˚

180˚

360˚

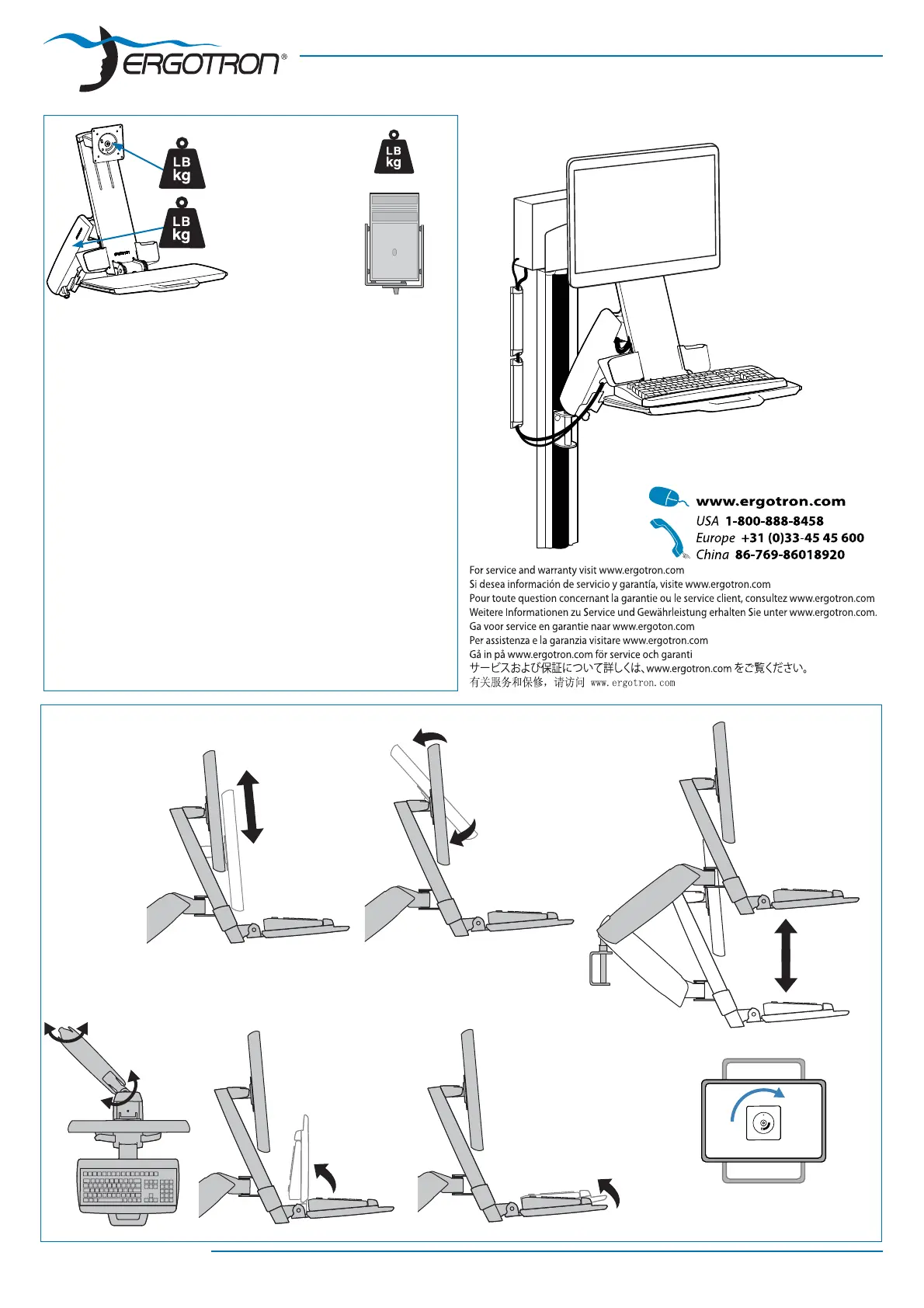

Front View

Range of Motion

Alcance del movimiento

Amplitude de mouvement

Verstellbereich

Bewegingsbereik

Escursione di movimento

Rörelseområde

稼動範囲

移动范围

Keyboard Storage

Almacenamiento del teclado

Stockage du clavier

Lagerung der Tastatur

Opberging van toetsenbord

Conservazione tastiera

Tangentbordsförvaring

キーボード収納時

键盘存放

Keyboard Use

Uso del teclado

Utilisation du clavier

Verwendung der Tastatur

Gebruik van het toetsenbord

Utilizzo tastiera

Tangentbordsanvändning

キーボード使用時

键盘使用

6-18 lbs*

(2.3 - 8.2 kg)

45 lbs

(20.8 kg)

User's Guide

Guía del usuario

Manuel de l’utilisateur

Benutzerhandbuch

Gebruikersgids

Guida per l’utente

Användarguide

ユーザーガイド

用户指南

사용자 안내서

* The HD Combo Arm can be modi ed to mount displays up to 25 lbs (11.3 kg), however display lift

and tilt motion will not be possible if this option is chosen. Refer to special instructions on page 15.

* El brazo HD Combo puede modi carse para montar pantallas de hasta 11,3 kg (25 lb), pero si se

elige esta opción no será posible elevar ni mover la pantalla. Consulte las instrucciones especiales de

la página 15.

* Le bras Combo HD peut être modi é pour monter des écrans jusqu’à 11,3kg (25lb); le mouvement

d’élévation et d’inclinaison de l’écran ne pourra cependant pas s’e ectuer si cette option est choisie.

Se référer aux instructions spéciales de la page15.

* Der HD Combo Arm kann so angepasst werden, dass er Bildschirme mit einem Gewicht von bis

zu 11,3 kg (25 lbs) unterstützt. In diesem Fall stehen die Optionen zum Heben und Neigen des Bild-

schirms jedoch nicht zur Verfügung. Weitere Informationen hierzu  nden Sie auf Seite 15.

* De HD Combo Arm kan aangepast worden als steun voor beeldschermen tot 11,3 kg (25 lb), maar als

deze optie gekozen wordt, kan het scherm niet meer in hoogte aangepast of gekanteld worden. Zie

de speciale instructies op pagina 15.

* Il braccio combo serie HD può essere modi cato per il montaggio di display  no a 25 lb (11,3 kg),

tuttavia se si sceglie questa opzione non è possibile sollevare né inclinare il display. Vedere le istruzi-

oni speciali a pagina 15.

* HD Combo Arm kan modi eras så att den klarar skärmar på upp till 11,3 kg, dock kan man inte lyfta

och vinkla skärmen om detta alternativ väljs. Se särskilda instruktioner på sida 15.

*HDコンボアームは、最高11.3kg（25lbs）までのディスプレイをマウントするよう調節で

きます。ただし、このオプションを選択した場合はディスプレイリフトおよび傾き調整機能は

利用できません。15ページの特記事項を参照してください。

* HD Combo 支臂可在修改后安装重达 11.3 千克（25 磅）的显示器，但是，若选择此选项，则

无法进行显示器升降动作。请参阅第 15 页中的特别说明。

50 lbs (22.7 kg)

888-45-185-W-00rev.B • 02/11

2 of 24

1.75”

(44 mm)

16.25”

(413 mm)

11.4”

(290 mm)

19.35” (491 mm)

26.75” (679 mm)

9.5”

(241 mm)

38.15”

(969 mm)

28.65”

(728 mm)

Top View

3”

(76 mm)

3.2”

(81 mm)

1.75”

(44 mm)

3.5”

(89 mm)

11.6” (294 mm)

Top View

15.16”

(385 mm)

1.9”

(49 mm)

10.8”

(275 mm)

11.3”

(288 mm)

12.28”

(312 mm)

5.25”

(133 mm)

5” (127 mm)

1.1” (27 mm)

0.6” (14 mm)

4.4 mm

22.25”

(565 mm)

1/2"

0.850"

Wall Track

Guía para pared

Montant mural

Pro lschiene

Muurrail

Guida a parete

Väggspår

ウォールトラック

墙轨

Top View

2.5”

(63.5 mm)

4.37”

(111 mm)

2.38”

(61 mm)

1.38”

(35.1 mm)

Ø 0.42”

(10.7 mm)

Front View

Top View

Side View

Side Views

Front View

Wall Mount Bracket

Abrazadera para montaje en pared

Collier de  xation murale

Wandhalterung

Beugel muurbevestiging

Sta a di  ssaggio a parete

Väggmonteringsfäste

ウォールマウントブラケット

壁挂式托架

Cable Channel

Canal para cables

Canal du câble

Kabelkanal

Kabelkanaal

Canale portacavi

Kabelkanal

ケーブルチャネル

电缆槽

Dimensions

Dimensiones

Dimensions

Abmessungen

Afmetingen

Dimensioni

Mått

寸法

尺寸

CPU Holder

Soporte CPU

Support d’unité centrale

CPU-Halter

Houder CVE

Supporto per CPU

CPU-hållare

CPUホールダー

CPU支架

Mouse/Scanner Holder

Soporte para ratón/lector óptico

Support de souris/scanner

Maus-/Scannerhalterung

Muis-/scannerhouder

Supportopermouse/lettore

Hållareförmus/scanner

マウス/スキャナーホールダー

鼠标座/条码枪固定座

1.38" - 3.75"

(35-95 mm)

Produktspecifikationer

Varumärke:	Ergotron
Kategori:	plattskärmsfäste
Modell:	45-252-216
Hållare:	0 - 360 °
Lutningsvinkel:	0 - 30 °
Maxvikt:	8.2 kg
Vikt inkl. förpackning:	18900 g
Monteringssätt:	Vägg
Förpackningsstorlek (B x D x H):	958 x 500 x 316 mm
Kompatibla skärmstorlekar:	24" "
Monteringsgränssnitt kompatibilitet (min):	75 x 75 mm
Monteringsgränssnitt kompatibilitet (max):	100 x 100 mm
