USER AND SAFETY GUIDE

2 CIRCUIT WI-FI RELAY SWITCH WITH

POWER MEASUREMENT AND COVER

CONTROL CAPABILITY

Read before use

This document contains important technical and safety in-

formation about the device, its safety use and installation.

⚠CAUTION! Before beginning the installation, please read

this guide and any other documents accompanying the device

carefully and completely. Failure to follow the installation pro-

cedures could lead to malfunction, danger to your health and

life, violation of the law or refusal of legal and/or commercial

guarantee (if any). Allterco Robotics EOOD is not responsible

for any loss or damage in case of incorrect installation or im-

proper operation of this device due to failure of following the

user and safety instructions in this guide.

Product Introduction

Shelly® is a line of innovative microprocessor-managed

devices, which allow remote control of electric appliances

through a mobile phone, tablet, PC, or home automation

system. Shelly® devices can work standalone in a local Wi-Fi

network or they can also be operated through cloud home

automation services. Shelly Cloud is such a service that can

be accessed using either Android or iOS mobile application,

or with any internet browser at https://home.shelly.cloud/.

Shelly® devices can be accessed, controlled and monitored

remotely from any place where the User has internet connec-

tivity, as long as the devices are connected to a Wi-Fi router

and the Internet. Shelly® devices have embedded Web Inter-

face accessible at http://192.168.33.1 in the Wi Fi network,

created by the device in Access Point mode, or at the URL

address of the device in the Wi-Fi network it is connected to.

The embedded Web Interface can be used to monitor and

control the device, as well as adjust its settings.

Shelly® devices can communicate directly with other Wi-Fi

devices through HTTP protocol. An API is provided by Allter-

co Robotics EOOD. For more information, please visit:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Shelly® devices are delivered with factory-installed rmware.

If rmware updates are necessary to keep the devices in con-

formity, including security updates, Allterco Robotics EOOD

will provide the updates free of charge through the device

embedded Web Interface or Shelly Mobile Application, where

the information about the current rmware version is avail-

able. The choice to install or not the Device rmware updates

is User’s sole responsibility. Allterco Robotics EOOD shall not

be liable for any lack of conformity of the Device caused by

failure of the User to install the provided updates in a timely

manner.

Shelly® Plus line offers PM products capable of real-time

precise power measurement.

Control your home with your voice

Shelly® devices are compatible with Amazon Alexa and Goo-

gle Home supported functionalities. Please see our step-by-

step guide on: https://shelly.cloud/support/compatibility/.

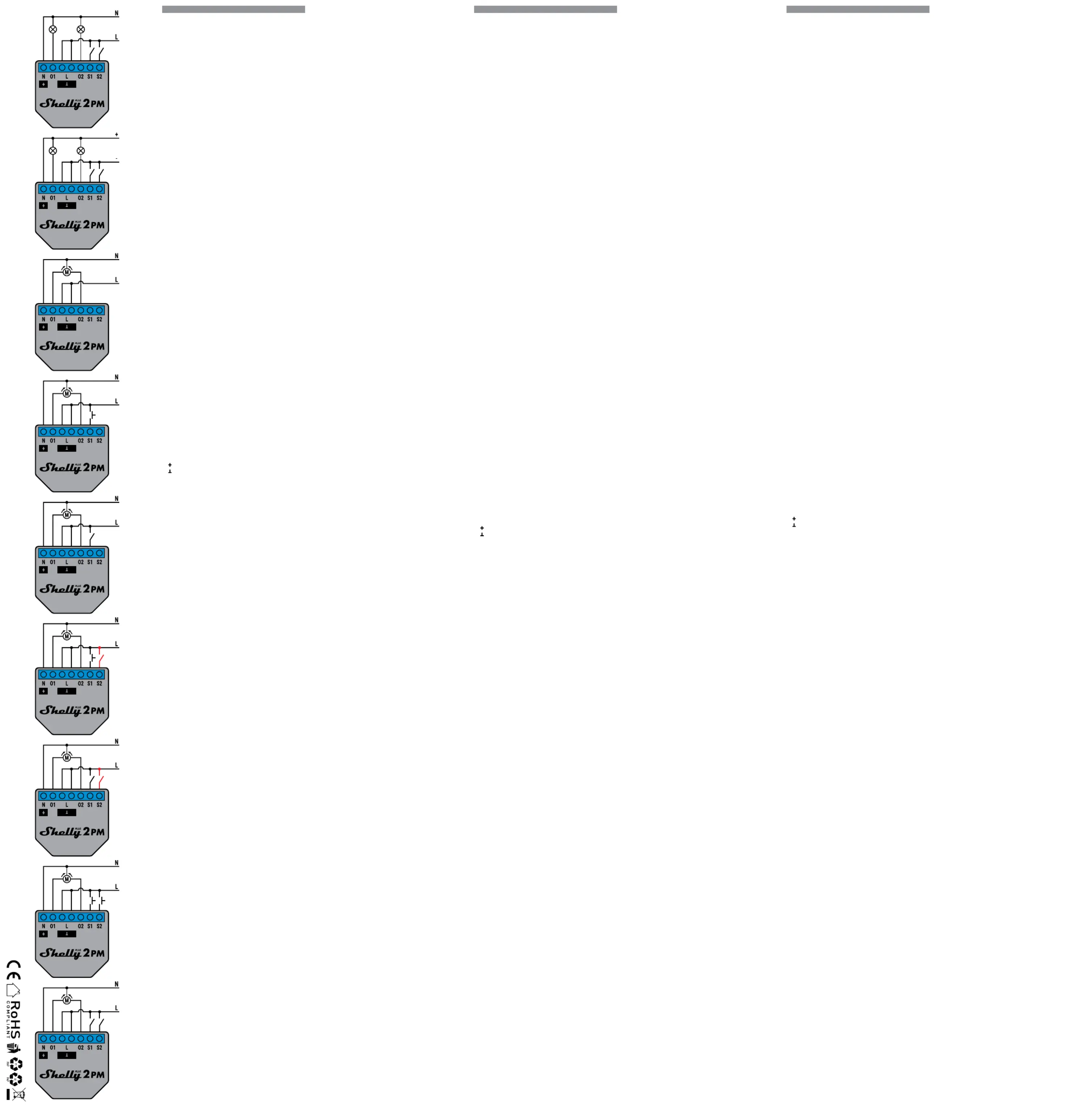

Schematics

See the schematics at the begining of the user guide.

Legend

Device terminals:

• O1: Load circuit 1 output terminal

• O2: Load circuit 2 output terminal

• S1: Switch (controlling O1) input terminal

• S2: Switch (controlling O2) input terminal

• L: Live (110-240 VAC) terminals

• N: Neutral terminal

• : 24 VDC positive terminal

• : 24 VDC negative terminal

Cables:

• N: Neutral cable

• L: Live (110-240 VAC) cable

• +: 24 VDC positive cable

• -: 24 VDC negative cable

Installation Instructions

Shelly® Plus 2PM (the Device) can control 2 electrical cir-

cuits, including a bi-directional AC motor. Each circuit can be

loaded up to 10 A (16 A total for both circuits) and its power

consumption can be measured individually (AC only). It can

be retrotted into a standard in-wall console, behind power

sockets and light switches or other places with limited space.

⚠CAUTION! Danger of electrocution. Mounting/installation

of the Device to the power grid has to be performed with cau-

tion, by a qualied electrician.

⚠CAUTION! Danger of electrocution. Every change in the

connections has to be done after ensuring there is no voltage

present at the Device terminals.

⚠CAUTION! Use the Device only with a power grid and ap-

pliances which comply with all applicable regulations. A short

circuit in the power grid or any appliance connected to the De-

vice may damage the Device.

⚠CAUTION! Do not connect the Device to appliances ex-

ceeding the given max load!

⚠CAUTION! Connect the Device only in the way shown in

these instructions. Any other method could cause damage

and/or injury.

⚠CAUTION! Do not install the device at a place that is pos-

sible to get wet.

⚠RECOMMENDATION Connect the Device using solid sin-

gle-core cables with increased insulation heat resistance not

less than PVC T105°C.

Before starting installing/mounting the Device, wire check

that the breakers are turned off and there is no voltage on

their terminals. This can be done with a phase meter or mul-

timeter. When you are sure that there is no voltage, you can

proceed to connecting the cables.

If you want to use the Device as a relay switch to control 2

load circuits, connect the Device as shown on for AC Fig. 1

circuits and on for DC circuits.Fig. 2

⚠CAUTION! Use the same power supply for the two load

circuits and the Device.

For AC circuits connect both L terminals to the Live cable

and the N terminal to the Neutral cable. Connect the rst load

circuits to the O1 terminal and the Neutral cable. Connect

the second load circuits to the O2 terminal and the Neutral

cable. Connect the rst switch to the S1 terminal and the Live

cable. Connect the second switch to the S2 terminal and the

Live cable.

For DC circuits connect both L terminals to the Negative

cable and the N terminal to the Positive cable. Connect the

rst load circuits to the O1 terminal and the Positive cable.

Connect the second load circuits to the O2 terminal and the

Positive cable. Connect the rst switch to the S1 terminal and

the Negative cable. Connect the second switch to the S2 ter-

minal and the Negative cable.

⚠RECOMMENDATION: For inductive appliances that cause

voltage spikes during switching on/off, such as electrical

motors, fans, vacuum cleaners and similar ones, RC snubber

(0.1µF / 100Ω / 1/2W / 600V AC) should be connected parallel

to the appliance.

The RC snubber can be purchased at

https://shop.shelly.cloud/rc-snubber-wi-smart-home-automation

As a cover controller Shelly® Plus 2PM can work in 3 modes:

detached, single input or dual input.

In detached mode, the Device can be controlled through its

WebUI and the App only. Even if buttons or switches are con-

nected to the Device, they will not be allowed to control the

motor rotation in detached mode.

If you want to use the Device in detached mode connect the

device as shown on : Connect both L terminals to the Fig. 3

Live cable and the N terminal to the Neutral cable. Connect

the common motor terminal/cable to the Neutral cable.

Connect motor direction terminals/cables to the O1 and O2

terminals.*

If you want to use the Device in single input mode connect

the device as shown on for a button input or for Fig. 4 Fig. 5

a switch input. Connect both L terminals to the Live cable

and the N terminal to the Neutral cable. Connect the common

motor terminal/cable to the Neutral cable. Connect motor di-

rection terminals/cables to the O1 and O2 terminals*.

Connect the button or the switch to the S1 or the S2 terminal

and the Live cable.

If the input is congured as a button in the Device settings,

each button press cycles open, stop, close, stop...

If the input is congured as a switch, each switch toggle cy-

cles open, stop, close, stop...

In single input mode Shelly® Plus 2PM provides safety

switch functionality. To utilize it, connect the device as shown

on -Fig. 6 Fig. 7 for a button input or for a switch input. Con

nect both L terminals to the Live cable and the N terminal to

the Neutral cable. Connect the common motor terminal/ca-

ble to the Neutral cable. Connect motor direction terminals/

cables to the O1 and O2 terminals*.

Connect the controlling button or switch to the S1 terminal

and the Live cable. Connect the safety switch to the S2 termi-

nal and the Live cable.

BENUTZER- UND

SICHERHEITSHANDBUCH

WI-FI-RELAISSCHALTER

MIT 2 SCHALTKREISEN,

LEISTUNGSMESSUNG UND

ABDECKUNGSSTEUERUNG

Vor Benutzung lesen

Dieses Dokument enthält wichtige technische und sicher-

heitstechnische Informationen über das Gerät und seine

sichere Verwendung und Installation.

⚠ACHTUNG! Bevor Sie mit der Installation beginnen, lesen

Sie bitte die Begleitdokumentation sorgfältig und vollständig

durch. Die Nichtbeachtung der empfohlenen Verfahren kann

zu Fehlfunktionen, Lebensgefahr oder Gesetzesverstößen

führen. Allterco Robotics EOOD haftet nicht für Verluste oder

Schäden im Falle einer falschen Installation oder Bedienung

dieses Geräts.

Produkt-Einführung

Shelly® ist eine Reihe innovativer, mikroprozessorgesteu-

erter Geräte, die die Fernsteuerung von Elektrogeräten über

ein Mobiltelefon, ein Tablet, einen PC oder ein Hausauto-

matisierungssystem ermöglichen. Shelly® Geräte können

eigenständig in einem lokalen Wi-Fi-Netzwerk arbeiten oder

sie können auch über Cloud-Dienste für die Hausautoma-

tion betrieben werden. Shelly Cloud ist ein solcher Dienst,

auf den entweder über eine Android- oder iOS-Mobilan-

wendung oder über einen beliebigen Internetbrowser unter

https://home.shelly.cloud/ zugegriffen werden kann. Shelly®

Geräte können von jedem Ort aus, an dem der Benutzer eine

Internetverbindung hat, angesprochen, gesteuert und über-

wacht werden, solange die Geräte mit einem Wi-Fi-Router und

dem Internet verbunden sind. Shelly® Geräte verfügen über

ein integriertes Web-Interface, das unter http://192.168.33.1

im Wi-Fi-Netzwerk zugänglich ist, das vom Gerät im Access

Point-Modus erstellt wird, oder unter der URL-Adresse des

Geräts im Wi-Fi-Netzwerk, mit dem es verbunden ist. Das

integrierte Web-Interface kann zur Überwachung und Steue-

rung des Geräts sowie zur Anpassung seiner Einstellungen

verwendet werden.

Shelly® Geräte können direkt mit anderen Wi-Fi-Geräten über

das HTTP-Protokoll kommunizieren. Eine API wird von Allter-

co Robotics EOOD bereitgestellt. Für weitere Informationen

besuchen Sie bitte:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Shelly® Geräte werden mit werkseitig installierter Firmware

geliefert. Wenn Firmware-Updates erforderlich sind, um die

Geräte konform zu halten, einschließlich Sicherheitsupdates,

stellt Allterco Robotics EOOD die Updates kostenlos über die

in das Gerät eingebettete Webschnittstelle oder die Shelly

Mobile Application zur Verfügung, wo die Informationen über

die aktuelle Firmware-Version verfügbar sind. Die Entschei-

dung, die Firmware-Updates des Geräts zu installieren oder

nicht, liegt in der alleinigen Verantwortung des Benutzers.

Allterco Robotics EOOD haftet nicht für Konformitätsmängel

des Geräts, die darauf zurückzuführen sind, dass der Benut-

zer die bereitgestellten Updates nicht rechtzeitig installiert

hat.

Shelly® Plus bietet PM-Produkte, die eine präzise Leistungs-

messung in Echtzeit ermöglichen.

Steuern Sie Ihr Zuhause mit Ihrer Stimme

Shelly® Geräte sind mit den von Amazon Alexa und Google

Home unterstützten Funktionalitäten kompatibel. Bitte sehen

Sie sich unsere Schritt-für-Schritt-Anleitung an:

https://shelly.cloud/support/compatibility/.

Schaltpläne

Siehe die Schaltpläne am Anfang des Benutzerhandbuchs.

Legende

Geräteklemmen:

• O1: Ausgangsklemme des Lastkreises 1

• O2: Ausgangsklemme des Lastkreises 2

• S1: Eingangsklemme des Schalters (zur Steuerung von O1)

• S1: Eingangsklemme des Schalters (zur Steuerung von O2)

• L: Stromführende Klemmen (110-240 VAC)

• N: Neutrale Klemme

• : 24 VDC positive Klemme

• : 24 VDC Minusklemme

Kabel:

• N: Neutrales Kabel

• L: Stromführendes Kabel (110-240 VAC)

• +: 24 VDC Pluskabel

• -: 24 VDC Minuskabel

Installationsanleitung

Der Shelly® Plus 2PM (das Gerät) kann 2 Stromkreise steu-

ern, darunter einen bidirektionalen AC-Motor. Jeder Strom-

kreis kann mit bis zu 10 A belastet werden (16 A insgesamt

für beide Stromkreise) und sein Stromverbrauch kann in-

dividuell gemessen werden (nur AC). Es kann nachträglich

in eine Standard-Unterputzkonsole, hinter Steckdosen und

Lichtschaltern oder an anderen Stellen mit wenig Platz ein-

gebaut werden.

⚠VORSICHT! Gefahr eines Stromschlages. Die Montage/In-

stallation des Geräts an das Stromnetz muss von einem quali-

zierten Elektriker mit Vorsicht durchgeführt werden.

⚠VORSICHT! Es besteht Stromschlaggefahr. Bei jeder Ände-

rung der Anschlüsse muss sichergestellt werden, dass an den

Klemmen des Geräts keine Spannung anliegt.

⚠VORSICHT! Verwenden Sie das Gerät nur mit einem

Stromnetz und Geräten, die allen geltenden Vorschriften ent-

sprechen. Ein Kurzschluss im Stromnetz oder in einem an das

Gerät angeschlossenen Gerät kann das Gerät beschädigen.

⚠VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die

die angegebene Höchstlast überschreiten!

⚠VORSICHT! Schließen Sie das Gerät nur auf die in dieser

Anleitung beschriebene Weise an. Jede andere Methode kann

zu Schäden und/oder Verletzungen führen.

⚠VORSICHT! Installieren Sie das Gerät nicht an einem Ort,

an dem es nass werden kann.

⚠EMPFEHLUNG Schließen Sie das Gerät mit massiven ein-

adrigen Kabeln mit erhöhter Isolationswärmebeständigkeit

von mindestens PVC T105°C an.

Bevor Sie mit der Installation/Montage des Geräts beginnen,

prüfen Sie, ob die Unterbrecher ausgeschaltet sind und keine

Spannung an den Klemmen anliegt. Dies kann mit einem Pha-

senmesser oder Multimeter erfolgen. Wenn Sie sicher sind,

dass keine Spannung anliegt, können Sie mit dem Anschluss

der Kabel fortfahren.

Wenn Sie das Gerät als Relaisschalter zur Steuerung von 2

Lastkreisen verwenden möchten, schließen Sie das Gerät wie

in -Abb. 1 für Wechselstromkreise und in für GleichAbb. 2

stromkreise dargestellt an.

⚠VORSICHT! Verwenden Sie für die beiden Lastkreise und

das Gerät die gleiche Spannungsversorgung.

Bei Wechselstromkreisen schließen Sie beide Klemmen L an

das stromführende Kabel und die Klemme N an das neutra-

le Kabel an. Schließen Sie den ersten Laststromkreis an die

Klemme O1 und das Nullleiterkabel an. Schließen Sie den

zweiten Laststromkreis an die Klemme O2 und das Nulllei-

terkabel an. Schließen Sie den ersten Schalter an die Klem-

me S1 und das stromführende Kabel an. Schließen Sie den

zweiten Schalter an die Klemme S2 und das stromführende

Kabel an.

Bei Gleichstromkreisen schließen Sie beide Klemmen L an

das Minuskabel und die Klemme N an das Pluskabel an.

Schließen Sie die ersten Lastkreise an die Klemme O1 und

das Pluskabel an. Schließen Sie die zweiten Lastkreise an

die Klemme O2 und das Pluskabel an. Schließen Sie den

ersten Schalter an die Klemme S1 und das Minuskabel an.

Schließen Sie den zweiten Schalter an die Klemme S2 und

das Minuskabel an.

⚠EMPFEHLUNG: Bei induktiven Geräten, die beim Ein- und

Ausschalten Spannungsspitzen verursachen, wie z.B. Elektro-

motoren, Ventilatoren, Staubsauger und ähnliche, sollte ein

RC-Dämpfer (0,1µF / 100Ω / 1/2W / 600V AC) parallel zum

Gerät angeschlossen werden.

Der RC-Snubber kann erworben werden unter

https://shop.shelly.cloud/rc-snubber-wi-smart-home-automation

Als Abdeckungsregler kann Shelly® Plus 2PM in 3 Modi

arbeiten: freistehend, mit einem Eingang oder mit zwei Ein-

gängen.

Im getrennten Modus kann das Gerät nur über seine WebUI

und die App gesteuert werden. Selbst wenn Taster oder

Schalter an das Gerät angeschlossen sind, können sie die

Motordrehung im getrennten Modus nicht steuern.

Wenn Sie das Gerät im getrennten Modus verwenden möch-

ten, schließen Sie es wie in gezeigt an: Verbinden Sie Abb. 3

beide L-Klemmen mit dem stromführenden Kabel und die N-

Klemme mit dem neutralen Kabel. Verbinden Sie die gemein-

samen Motorklemmen/-kabel mit dem Nullleiter. Schließen

Sie die Klemmen/Kabel für die Motorrichtung an die Klem-

men O1 und O2 an.*

Wenn Sie das Gerät im Einzeleingangsmodus verwenden

möchten, schließen Sie es wie in für einen TastereinAbb. 4 -

gang oder für einen Schaltereingang dargestellt an. Abb. 5

Schließen Sie die beiden Klemmen L an das stromführende

GUIDA ALL’USO E ALLA SICUREZZA

INTERRUTTORE A RELÈ WI-FI A

2 CIRCUITI CON CAPACITÀ DI

MISURAZIONE DELLA POTENZA E

CONTROLLO DELLA COPERTURA

Leggere prima dell’uso

Questo documento contiene importanti informazioni tecni-

che e di sicurezza sul dispositivo e sul suo uso e installa-

zione in sicurezza.

⚠ATTENZIONE! Prima di iniziare l’installazione leggere at-

tentamente e completamente la documentazione allegata.

La mancata osservanza delle procedure consigliate potrebbe

portare a malfunzionamenti, pericolo per la vita o violazione

della legge. Allterco Robotics EOOD non è responsabile per

eventuali perdite o danni in caso di installazione o funziona-

mento errati di questo dispositivo.

Introduzione al prodotto

Shelly® è una linea di dispositivi innovativi gestiti da micro-

processori che permettono il controllo remoto degli elettro-

domestici attraverso un telefono cellulare, un tablet, un PC

o un sistema domotico. I dispositivi Shelly® sono in grado

di funzionare autonomamente in una rete Wi-Fi locale o pos-

sono anche essere gestiti attraverso servizi di automazione

domestica cloud. Shelly Cloud è un servizio di questo tipo

a cui si può accedere utilizzando un’applicazione mobile An-

droid o iOS o con qualsiasi browser internet su https://home.

shelly.cloud/. I dispositivi Shelly® sono accessibili, con-

trollati e monitorati a distanza da qualsiasi luogo in cui

l’utente abbia una connettività Internet, purché i dispositivi

siano collegati a un router Wi-Fi e a Internet. I dispositivi

Shelly® hanno un’interfaccia web incorporata accessibile a

http://192.168.33.1 nella rete Wi Fi, creata dal dispositivo in

modalità Access Point, o all’indirizzo URL del dispositivo nel-

la rete Wi-Fi a cui è connesso. L’interfaccia web incorporata

può essere utilizzata per monitorare e controllare il dispositi-

vo, così come per regolare le sue impostazioni.

I dispositivi Shelly® sono in grado di comunicare direttamen-

te con altri dispositivi Wi-Fi attraverso il protocollo HTTP.

Un’API è fornita da Allterco Robotics EOOD. Per maggiori

informazioni, visitare:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

I dispositivi Shelly® vengono consegnati con un rmware in-

stallato in fabbrica. Se sono necessari aggiornamenti del r-

mware per mantenere i dispositivi in conformità, compresi gli

aggiornamenti di sicurezza, Allterco Robotics EOOD fornirà

gli aggiornamenti gratuitamente attraverso l’interfaccia web

incorporata del dispositivo o l’applicazione mobile Shelly,

dove sono disponibili le informazioni sulla versione corrente

del rmware. La scelta di installare o meno gli aggiornamen-

ti del rmware del dispositivo è di esclusiva responsabilità

dell’utente. Allterco Robotics EOOD non è responsabile per

qualsiasi mancanza di conformità del dispositivo causata

dalla mancata installazione degli aggiornamenti forniti dall’u-

tente in modo tempestivo.

La linea Shelly® Plus offre prodotti PM in grado di misurare

con precisione la potenza in tempo reale.

Controlla la tua casa con la tua voce

I dispositivi Shelly® sono compatibili con le funzionalità sup-

portate da Amazon Alexa e Google Home. Consulta la nostra

guida passo dopo passo su:

https://shelly.cloud/support/compatibility/.

Schemi

Vedi gli schemi all’inizio della guida utente.

Legenda

Terminali del dispositivo:

• O1: Terminale di uscita del circuito di carico 1

• O2: Terminale di uscita del circuito di carico 2

• S1: Terminale d’ingresso dell’interruttore (che controlla

O1)

• S2: Terminale d’ingresso dell’interruttore (che controlla

O2)

• L: Terminali sotto tensione (110-240 VAC)

• N: Terminale neutro

• : 24 VDC terminale positivo

• : 24 VDC terminale negativo

Cavi:

• N: Cavo neutro

• L: Cavo sotto tensione (110-240 VAC)

• +: Cavo positivo 24 VDC

• -: Cavo negativo a 24 VDC

Istruzioni per l’installazione

Shelly® Plus 2PM (il dispositivo) è in grado di controllare 2

circuiti elettrici, incluso un motore AC bidirezionale. Ogni cir-

cuito può essere caricato no a 10 A (16 A totali per entrambi

i circuiti) e il suo consumo energetico può essere misurato in-

dividualmente (solo AC). Può essere installato in una console

standard a muro, dietro le prese di corrente e gli interruttori

della luce o in altri luoghi con spazio limitato.

⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/in-

stallazione del dispositivo alla rete elettrica deve essere ese-

guito con cautela da un elettricista qualicato.

⚠ATTENZIONE! Pericolo di folgorazione. Ogni modica dei

collegamenti deve essere effettuata dopo essersi assicurati

che non ci sia tensione ai morsetti dell’apparecchio.

⚠ATTENZIONE! Utilizzare l’apparecchio solo con una rete

elettrica e con apparecchi conformi a tutte le norme vigenti.

Un cortocircuito nella rete elettrica o in qualsiasi apparecchio

collegato all’apparecchio può danneggiare l’apparecchio.

⚠ATTENZIONE! Non collegare l’apparecchio ad apparecchi

che superano il carico massimo indicato!

⚠ATTENZIONE! Collegare l’apparecchio solo nel modo in-

dicato in queste istruzioni. Qualsiasi altro metodo potrebbe

causare danni e/o lesioni.

⚠ATTENZIONE! Non installare il dispositivo in un luogo che

possa bagnarsi.

⚠RACCOMANDAZIONE Collegare il dispositivo utilizzando

cavi unipolari solidi con una maggiore resistenza termica

dell’isolamento non inferiore a PVC T105°C.

Prima di iniziare l’installazione/montaggio del dispositivo,

controllare che gli interruttori siano spenti e che non ci sia

tensione sui loro terminali. Questo può essere fatto con un

misuratore di fase o un multimetro. Quando siete sicuri che

non c’è tensione, potete procedere al collegamento dei cavi.

Se vuoi utilizzare il dispositivo come un interruttore a relè

per controllare 2 circuiti di carico, collega il dispositivo come

mostrato in per i circuiti AC e in per i circuiti DC.Fig. 1 Fig. 2

⚠ATTENZIONE! Usare la stessa alimentazione per i due cir-

cuiti di carico e per il dispositivo.

Per i circuiti CA, collegare entrambi i terminali L al cavo sot-

to tensione e il terminale N al cavo neutro. Collegare i primi

circuiti di carico al terminale O1 e al cavo neutro. Collegare

i secondi circuiti di carico al terminale O2 e al cavo neutro.

Collegare il primo interruttore al terminale S1 e al cavo sotto

tensione. Collegare il secondo interruttore al terminale S2 e

al cavo sotto tensione.

Per i circuiti CC, collegare entrambi i terminali L al cavo ne-

gativo e il terminale N al cavo positivo. Collegare i primi cir-

cuiti di carico al terminale O1 e al cavo positivo. Collegare i

secondi circuiti di carico al terminale O2 e al cavo positivo.

Collegare il primo interruttore al terminale S1 e al cavo ne-

gativo. Collegare il secondo interruttore al terminale S2 e al

cavo negativo.

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che

causano picchi di tensione durante l’accensione/spegnimen-

to, come motori elettrici, ventilatori, aspirapolvere e simili, lo

snubber RC (0,1µF / 100Ω / 1/2W / 600V AC) dovrebbe essere

collegato in parallelo all’apparecchio.

Lo snubber RC può essere acquistato su

https://shop.shelly.cloud/rc-snubber-wi-smart-home-automation

Come controller di copertura Shelly® Plus 2PM può funzio-

nare in 3 modalità: distaccato, a singolo ingresso o a doppio

ingresso.

In modalità distaccata, l’apparecchio può essere controllato

solo attraverso la sua WebUI e l’App. Anche se all’apparec-

chio sono collegati pulsanti o interruttori, questi non potran-

no controllare la rotazione del motore in modalità distaccata.

Se si desidera utilizzare il dispositivo in modalità distaccata,

collegare il dispositivo come mostrato in : Collegare en Fig. 3 -

trambi i terminali L al cavo Live e il terminale N al cavo Neu-

tral. Collegare il terminale/cavo comune del motore al cavo

Neutro. Collegare i terminali/cavi della direzione del motore

ai terminali O1 e O2.*

Se si desidera utilizzare il dispositivo in modalità ingresso

singolo, collegare il dispositivo come mostrato in per Fig. 4

un ingresso pulsante o in per un ingresso interruttore. Fig. 5

Collegare entrambi i terminali L al cavo Live e il terminale N al

cavo Neutral. Collegare il terminale/cavo comune del motore

al cavo neutro. Collegare i terminali/cavi della direzione del

motore ai terminali O1 e O2*.

Collegare il pulsante o l’interruttore al terminale S1 o S2 e al

cavo sotto tensione.

Se l’ingresso è congurato come un pulsante nelle imposta-

zioni del dispositivo, ogni pressione del pulsante fa un ciclo

di apertura, arresto, chiusura, arresto...

The safety switch can be congured to:

- Stop the movement until the safety switch is disengaged

or until a command is sent** and, if allowed in the Device

settings, the movement is resumed in the opposite direction

until the end position is reached.

- Stop and immediately reverse the movement until the end

position is reached. This option requires reverse movement

to be allowed in the Device settings.

The safety switch can also be congured to stop the move-

ment in only one of the directions or in both.

If you want to use the Device in dual input mode, connect the

device as shown on for a button inputs or for a Fig. 8 Fig. 9

switch inputs. Connect both L terminals to the Live cable and

the N terminal to the Neutral cable.

Connect the common motor terminal/cable to the Neutral

cable. Connect motor direction terminals/cables to the O1

and O2 terminals*.

Connect the rst button/switch to the S1 terminal and the

Live cable. Connect the second button/switch to the S2 ter-

minal and the Live cable.

In case the inputs are congured as buttons:

- Pressing a button when the cover is static, moves the cover

in the corresponding direction until the endpoint is reached.

- Pressing the button for the same direction while the cover

is moving, stops the cover.

- Pressing the button for the opposite direction, while the cov-

er is moving, reverses the cover movement until the endpoint

is reached.

In case the inputs are congured as switches:

- Turning a switch on moves the cover in the corresponding

direction until an endpoint is reached.

- Turning the switch off stops the cover movement.

If both switches are turned on, Shelly® Plus 2PM will respect

the last engaged switch. Turning off the last engaged switch

stops the cover movement, even if the other switch is still on.

To move the cover in the opposite direction, the other switch

has to be turned off and on again.

Shelly® Plus 2PM can detect obstacles. If an obstacle is

present, the cover movement will be stopped and, if cong-

ured so in the Device settings, reversed until the endpoint is

reached. Obstacle detection can be enabled or disabled for

only one of the directions or for both.

Troubleshooting

In case you encounter problems with the installation or oper-

ation of Shelly® Plus 2PM, please check its knowledge base

page:

www.shelly.cloud/knowledge-base/devices/shelly-plus-2pm/

*The Device outputs can be recongured to match the required

rotation direction.

**Interaction with the button, the switch or a control in the

WebUI or in the App (has to command the cover in the op-

posite to the direction before the safety switch engagement)

Initial Inclusion

If you choose to use the Device with the Shelly Cloud mo-

bile application and Shelly Cloud service, instructions how to

connect the Device to the Cloud and control it through the

Shelly App can be found in the “App Guide”. Shelly Mobile

Application and Shelly Cloud service are not conditions for

the Device proper functioning. This Device can be used with

various other home automation services and applications.

⚠CAUTION! Do not allow children to play with the buttons/

switches connected to the Device. Keep the Devices for re-

mote control of Shelly (mobile phones, tablets, PCs) away

from children.

Specications

• Dimensions (HxWxD): 41x36x17 mm

• Power supply: 110 - 240 VAC, 50/60 Hz or 24 VDC ±10%

• Power metering: Yes

• Cover mode: Yes

• Electrical consumption: < 1.4 W

• Working temperature: -20°C - 40 °C

• Controlling elements: 2 relays

• Controlled elements: 2 circuits or a bi-directional AC motor

• Max switching voltage: 240 VAC / 30 VDC

• Max current per channel: 10 A

• Total max current: 16 A

• Dry contacts: No

• Temperature Protection: Yes

• Wi-Fi: Yes

• Bluetooth: Yes

• Radio protocol: Wi-Fi 802.11 b/g/n

• Radio signal power: 1 mW

• Frequency Wi-Fi : 2412-2472 MHz; (Max. 2495 MHz)

• RF output Wi-Fi: < 15 dB

• -Operational range (depending on terrain and building struc

ture): up to 50 m outdoors, up to 30 m indoors

• Bluetooth: v4.2

• Bluetooth modulation: GFSK, π/4-DQPSK, 8-DPSK

• Frequency Bluetooth: TX/RX: 2402- 2480 MHz

(Max. 2483.5MHz)

• RF output Bluetooth: < 5 dB

• Scripting (mjs): Yes

• MQTT: Yes

• CoAP: No

• Webhooks (URL actions): 20 with 5 URLs per hook

• Schedules: 20 with 5 calls per schedule

• Add-on support: Yes

• CPU: ESP32

• Flash: 4 MB

Declaration of conformity

Hereby, Allterco Robotics EOOD declares that the radio equip-

ment type Shelly® Plus 2PM is in compliance with Directive

2014/53/ EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. The full

text of the EU declaration of conformity is available at the

following internet address

www.shelly.cloud/knowledge-base/devices/shelly-plus-2pm/

Manufacturer: Allterco Robotics EOOD

Address: Bulgaria, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: https://www.shelly.cloud

Changes in the contact data are published by the Manufac-

turer at the ocial website https://www.shelly.cloud.

All rights to trademark Shelly® and other intellectual rights

associated with this Device belong to Allterco Robotics

EOOD.

Kabel und die Klemme N an das neutrale Kabel an. Verbinden

Sie die gemeinsamen Motorklemmen/-kabel mit dem Nulllei-

ter. Verbinden Sie die Klemmen/Kabel für die Motorrichtung

mit den Klemmen O1 und O2*.

Schließen Sie den Taster oder den Schalter an die Klemme S1

oder S2 und das stromführende Kabel an.

Wenn der Eingang in den Geräteeinstellungen als Taste kon-

guriert ist, wird bei jedem Tastendruck der Zyklus Öffnen,

Stopp, Schließen, Stopp... ausgeführt.

Wenn der Eingang als Schalter konguriert ist, wird bei jedem

Umschalten des Schalters der Zyklus Öffnen, Stopp, Schlie-

ßen, Stopp... ausgeführt.

Im Einzeleingangsmodus bietet Shelly® Plus 2PM eine Si-

cherheitsschalterfunktion. Um diese zu nutzen, schließen

Sie das Gerät wie in für einen Tastereingang oder in Abb. 6

Abb. 7 für einen Schaltereingang dargestellt an. Schließen

Sie beide L-Klemmen an das stromführende Kabel und die

N-Klemme an das neutrale Kabel an. Verbinden Sie die ge-

meinsamen Motorklemmen/-kabel mit dem Nullleiter. Ver-

binden Sie die Klemmen/Kabel für die Motorrichtung mit den

Klemmen O1 und O2*.

Schließen Sie die Steuerungstaste oder den Schalter an die

Klemme S1 und das stromführende Kabel an. Schließen Sie

den Sicherheitsschalter an die Klemme S2 und das strom-

führende Kabel an.

Der Sicherheitsschalter kann so konguriert werden:

- Anhalten der Bewegung bis zum Ausrasten des Sicherheits-

schalters oder bis zum Senden eines Befehls** und, falls in

den Geräteeinstellungen erlaubt, Wiederaufnahme der Be-

wegung in die entgegengesetzte Richtung bis zum Erreichen

der Endposition.

- Anhalten und sofortige Umkehrung der Bewegung bis zum

Erreichen der Endlage. Diese Option setzt voraus, dass die

Rückwärtsbewegung in den Geräteeinstellungen erlaubt ist.

Der Sicherheitsschalter kann auch so konguriert werden,

dass er die Bewegung nur in einer der beiden Richtungen

oder in beiden stoppt.

Wenn Sie das Gerät im Doppeleingangsmodus verwenden

möchten, schließen Sie es wie in für einen Tasterein Abb. 8 -

gang oder für einen Schaltereingang dargestellt an. Abb. 9

Schließen Sie die beiden Klemmen L an das stromführende

Kabel und die Klemme N an das neutrale Kabel an.

Verbinden Sie die gemeinsamen Motorklemmen/-kabel mit

dem Nullleiter. Verbinden Sie die Klemmen/Kabel für die Mo-

torrichtung mit den Klemmen O1 und O2*.

Schließen Sie den ersten Taster/Schalter an die Klemme S1

und das stromführende Kabel an. Verbinden Sie den zweiten

Taster/Schalter mit der Klemme S2 und dem Stromversor-

gungskabel.

Falls die Eingänge als Tasten konguriert sind:

- Durch Drücken einer Taste bei stillstehender Abdeckung

wird die Abdeckung in die entsprechende Richtung bewegt,

bis der Endpunkt erreicht ist.

- Wird die Taste für die gleiche Richtung gedrückt, während

sich die Abdeckung bewegt, wird die Abdeckung angehalten.

- Ein Tastendruck in die entgegengesetzte Richtung, während

sich die Abdeckung bewegt, kehrt die Bewegung der Abde-

ckung um, bis der Endpunkt erreicht ist.

Falls die Eingänge als Schalter konguriert sind:

- Durch Einschalten eines Schalters wird die Abdeckung in

die entsprechende Richtung bewegt, bis ein Endpunkt er-

reicht ist.

- Durch Ausschalten des Schalters wird die Bewegung der Ab

deckung gestoppt.

Wenn beide Schalter eingeschaltet sind, beachtet der Shelly®

Plus 2PM den zuletzt betätigten Schalter. Das Ausschalten

des zuletzt betätigten Schalters stoppt die Bewegung der Ab-

deckung, auch wenn der andere Schalter noch eingeschaltet

ist. Um die Abdeckung in die entgegengesetzte Richtung zu

bewegen, muss der andere Schalter aus- und wieder einge-

schaltet werden.

Shelly® Plus 2PM kann Hindernisse erkennen. Wenn ein

Hindernis vorhanden ist, wird die Bewegung der Abdeckung

gestoppt und, falls in den Geräteeinstellungen so konguriert,

umgekehrt, bis der Endpunkt erreicht ist. Die Hinderniserken-

nung kann nur für eine der beiden Richtungen oder für beide

aktiviert oder deaktiviert werden.

Fehlerbehebung

Sollten Sie Probleme mit der Installation oder dem Betrieb

von Shelly® Plus 2PM haben, schauen Sie bitte auf der Seite

der Wissensdatenbank nach:

www.shelly.cloud/knowledge-base/devices/shelly-plus-2pm/

*Die Ausgänge des Geräts können neu konguriert werden, um

der gewünschten Drehrichtung zu entsprechen.

**Interaktion mit dem Taster, dem Schalter oder einer Steue-

rung in der WebUI oder in der App (muss die Abdeckung in

die entgegengesetzte Richtung steuern, bevor der Sicherheits-

schalter aktiviert wird)

Erstmalige Einbindung

Wenn Sie sich dafür entscheiden, das Gerät mit der Shelly

Cloud Mobilanwendung und dem Shelly Cloud Service zu ver-

wenden, nden Sie Anweisungen zur Verbindung des Geräts

mit der Cloud und zur Steuerung über die Shelly App im “App

Guide”. Die Shelly Mobile Application und der Shelly Cloud

Service sind keine Voraussetzung für das ordnungsgemäße

Funktionieren des Geräts. Dieses Gerät kann mit verschiede-

nen anderen Hausautomatisierungsdiensten und -anwendun-

gen verwendet werden.

⚠VORSICHT! Erlauben Sie Kindern nicht, mit den an das Ge-

rät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie

die Geräte zur Fernsteuerung des Shelly (Mobiltelefone, Tab-

lets, PCs) von Kindern fern.

Technische Daten

• Abmessungen (HxBxT): 41x36x17 mm

• Spannungsversorgung: 110 - 240 VAC, 50/60 Hz oder 24

VDC ±10%

• Leistungsmessung: Ja

• Abdeckungsmodus: Ja

• Elektrischer Verbrauch: < 1.4 W

• Arbeitstemperatur: -20°C - 40 °C

• Steuerelemente: 2 Relais

• -Gesteuerte Elemente: 2 Stromkreise oder ein bidirektiona

ler AC-Motor

• Max. Schaltspannung: 240 VAC / 30 VDC

• Maximaler Strom pro Kanal: 10 A

• Max. Gesamtstrom: 16 A

• Trockene Kontakte: Nein

• Temperaturschutz: Ja

• Wi-Fi: Ja

• Bluetooth: Ja

• Funkprotokoll: Wi-Fi 802.11 b/g/n

• Leistung des Funksignals: 1 mW

• Frequenz Wi-Fi: 2412-2472 MHz; (Max. 2495 MHz)

• RF-Ausgang Wi-Fi: < 15 dB

• Reichweite (je nach Gelände und Gebäudestruktur): bis zu

50 m im Freien, bis zu 30 m in Innenräumen

• Bluetooth: v4.2

• Bluetooth-Modulation: GFSK, π/4-DQPSK, 8-DPSK

• Frequenz Bluetooth: TX/RX: 2402- 2480 MHz

(Max. 2483,5MHz)

• RF-Ausgang Bluetooth: < 5 dB

• Skripting (mjs): Ja

• MQTT: Ja

• CoAP: Nein

• Webhooks (URL-Aktionen): 20 mit 5 URLs pro Hook

• Zeitpläne: 20 mit 5 Aufrufen pro Zeitplan

• Add-on Unterstützung: Ja

• CPU: ESP32

• Flash: 4 MB

Konformitätserklärung

Hiermit erklärt Allterco Robotics EOOD, dass der Funkanla-

gentyp Shelly Pro 2PM der Richtlinie 2014/53/EU, 2014/35/

EU, 2014/30/EU, 2011/65/EU entspricht. Den vollständigen

Text der EU-Konformitätserklärung nden Sie unter folgender

Internetadresse

www.shelly.cloud/knowledge-base/devices/shelly-plus-2pm/

Hersteller: Allterco Robotics EOOD

Adresse: Bulgarien, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-Mail: support@shelly.cloud

Internet: http://www.shelly.cloud

Änderungen der Kontaktdaten werden vom Hersteller auf der

oziellen Website des Geräts veröffentlicht

http://www.shelly.cloud

Alle Rechte an der Marke Shelly® und anderen geistigen

Eigentumsrechten im Zusammenhang mit diesem Gerät ge-

hören Allterco Robotics EOOD.

Se l’ingresso è congurato come un interruttore, ogni com-

mutazione dell’interruttore fa un ciclo di apertura, arresto,

chiusura, arresto...

In modalità ingresso singolo Shelly® Plus 2PM fornisce la

funzionalità di interruttore di sicurezza. Per utilizzarla, colle-

gare il dispositivo come mostrato in per un ingresso Fig. 6

pulsante o in per un ingresso interruttore. Collegare en Fig. 7 -

trambi i terminali L al cavo Live e il terminale N al cavo Neu-

tro. Collegare il terminale/cavo comune del motore al cavo

neutro. Collegare i terminali/cavi della direzione del motore

ai terminali O1 e O2*.

Collegare il pulsante o l’interruttore di controllo al terminale

S1 e al cavo sotto tensione. Collegare l’interruttore di sicurez-

za al terminale S2 e al cavo sotto tensione.

L’interruttore di sicurezza può essere congurato per:

- Arrestare il movimento no al disinnesto dell’interruttore di

sicurezza o no all’invio di un comando** e, se consentito

nelle impostazioni del dispositivo, il movimento viene ripreso

in direzione opposta no al raggiungimento della posizione

nale.

- Arresta e inverte immediatamente il movimento no a rag-

giungere la posizione nale. Questa opzione richiede che il

movimento inverso sia consentito nelle impostazioni del

dispositivo.

L’interruttore di sicurezza può anche essere congurato per

fermare il movimento solo in una delle direzioni o in entram-

be.

Se si desidera utilizzare il dispositivo in modalità doppio in-

gresso, collegare il dispositivo come mostrato in per gli Fig. 8

ingressi a pulsante o in per gli ingressi a interruttore. Fig. 9

Collegare entrambi i terminali L al cavo Live e il terminale N

al cavo Neutral.

Collegare il terminale/cavo comune del motore al cavo neu-

tro. Collegare i terminali/cavi della direzione del motore ai

terminali O1 e O2*.

Collegare il primo pulsante/interruttore al terminale S1 e al

cavo Live. Collegare il secondo pulsante/interruttore al termi-

nale S2 e al cavo Live.

Se gli ingressi sono congurati come pulsanti:

- Premendo un pulsante quando la copertura è statica, la

copertura si muove nella direzione corrispondente no a rag-

giungere il punto nale.

- Premendo il pulsante per la stessa direzione mentre la co-

pertura è in movimento, la copertura si ferma.

- Premendo il pulsante per la direzione opposta, mentre il co-

perchio è in movimento, si inverte il movimento del coperchio

no al raggiungimento del punto nale.

Se gli ingressi sono congurati come interruttori:

- Attivando un interruttore, il coperchio si muove nella direzio-

ne corrispondente no al raggiungimento di un punto nale.

- Spegnendo l’interruttore si arresta il movimento del coper-

chio.

Se entrambi gli interruttori sono accesi, Shelly® Plus 2PM

rispetterà l’ultimo interruttore inserito. Spegnendo l’ultimo

interruttore inserito, il movimento del coperchio si arresta,

anche se l’altro interruttore è ancora acceso. Per spostare

il coperchio nella direzione opposta, l’altro interruttore deve

essere spento e riacceso.

Shelly® Plus 2PM è in grado di rilevare gli ostacoli. Se è pre-

sente un ostacolo, il movimento del coperchio verrà fermato

e, se congurato così nelle impostazioni del dispositivo, in-

vertito no al raggiungimento del punto nale. Il rilevamento

degli ostacoli può essere abilitato o disabilitato solo per una

delle direzioni o per entrambe.

Risoluzione dei problemi

In caso di problemi con l’installazione o il funzionamento di

Shelly® Plus 2PM, si prega di consultare la pagina della base

di conoscenza:

www.shelly.cloud/knowledge-base/devices/shelly-plus-2pm/

*Le uscite del dispositivo possono essere ricongurate in base

al senso di rotazione richiesto.

**Interazione con il pulsante, l’interruttore o un controllo nella

WebUI o nell’App (deve comandare il coperchio nella direzio-

ne opposta a quella prima dell’inserimento dell’interruttore di

sicurezza)

Inclusione iniziale

Se si sceglie di utilizzare il dispositivo con l’applicazione

mobile Shelly Cloud e il servizio Shelly Cloud, le istruzioni su

come collegare il dispositivo al Cloud e controllarlo attraver-

so l’App Shelly si trovano nella “Guida App”. L’applicazione

mobile Shelly e il servizio Shelly Cloud non sono condizioni

per il corretto funzionamento del Dispositivo. Questo Dispo-

sitivo può essere utilizzato con vari altri servizi e applicazioni

di automazione domestica.

⚠ATTENZIONE! Non permettere ai bambini di giocare con i

pulsanti/interruttori collegati al Dispositivo. Tenere i dispositi-

vi per il controllo remoto di Shelly (telefoni cellulari, tablet, PC)

lontano dai bambini.

Speciche

• Dimensioni (AxLxP): 41x36x17 mm

• Alimentazione elettrica: 110 - 240 VAC, 50/60 Hz o

24 VDC ±10%

• Misurazione della potenza: Sì

• Modalità di copertura: Sì

• Consumo elettrico: < 1.4 W

• Temperatura di lavoro: -20°C - 40 °C

• Elementi di controllo: 2 relè

• -Elementi di controllo: 2 circuiti o un motore AC bidirezio

nale

• Tensione massima di commutazione: 240 VAC / 30 VDC

• Corrente massima per canale: 10 A

• Corrente massima totale: 16 A

• Contatti asciutti: No

• Protezione dalla temperatura: Sì

• Wi-Fi: Sì

• Bluetooth: Sì

• Protocollo radio: Wi-Fi 802.11 b/g/n

• Potenza del segnale radio: 1 mW

• Frequenza Wi-Fi: 2412-2472 MHz; (Max. 2495 MHz)

• Uscita RF Wi-Fi: < 15 dB

• Portata operativa (a seconda del terreno e della struttura

dell’edicio): no a 50 m all’aperto, no a 30 m al chiuso

• Bluetooth: v4.2

• Modulazione Bluetooth: GFSK, π/4-DQPSK, 8-DPSK

• Frequenza Bluetooth: TX/RX: 2402- 2480 MHz

(Max. 2483.5MHz)

• Uscita RF Bluetooth: < 5 dB

• Scripting (mjs): Sì

• MQTT: Sì

• CoAP: No

• Webhooks (azioni URL): 20 con 5 URL per hook

• Pianicazioni: 20 con 5 chiamate per programma

• Supporto add-on: Sì

• CPU: ESP32

• Flash: 4 MB

Dichiarazione di conformità

Con la presente, Allterco Robotics EOOD dichiara che il tipo

di apparecchiatura radio Shelly Pro 2PM è conforme alla Di-

rettiva 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Il

testo completo della dichiarazione di conformità UE è dispo-

nibile al seguente indirizzo internet

www.shelly.cloud/knowledge-base/devices/shelly-plus-2pm/

Produttore: Allterco Robotics EOOD

Indirizzo: Bulgaria, Soa, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: http://www.shelly.cloud

Le modiche ai dati di contatto sono pubblicate dal Produtto-

re sul sito Web uciale del Dispositivo

http://www.shelly.cloud

Tutti i diritti sul marchio Shelly® e altri diritti intellettuali asso-

ciati a questo dispositivo appartengono a Allterco Robotics

EOOD.

g.1

g.2

g.3

g.4

g.5

g.6

g.7

g.8

g.9

Produktspecifikationer

Varumärke:	Shelly
Kategori:	Växla
Modell:	Plus 2PM
Bredd:	38 mm
Djup:	42 mm
Höjd:	17 mm
Wi-Fi:	Ja
Modell:	Smart strömställare
Lämplig för inomhusbruk:	Ja
Radiofrekvens:	2400 MHz
Produktens färg:	Svart
Temperatur vid drift:	-20 - 40 ° C
AC-inspänning:	110 - 240 V
DC-spänningsområde:	24 V
Maximal räckvidd utomhus:	50 m
Anslutningsteknologi:	Trådlös
Växelström Frekvens:	50 - 60 hz
Max elektrisk ström:	10 A
Poltal:	2P
