__p

53R-XS35V3-2801

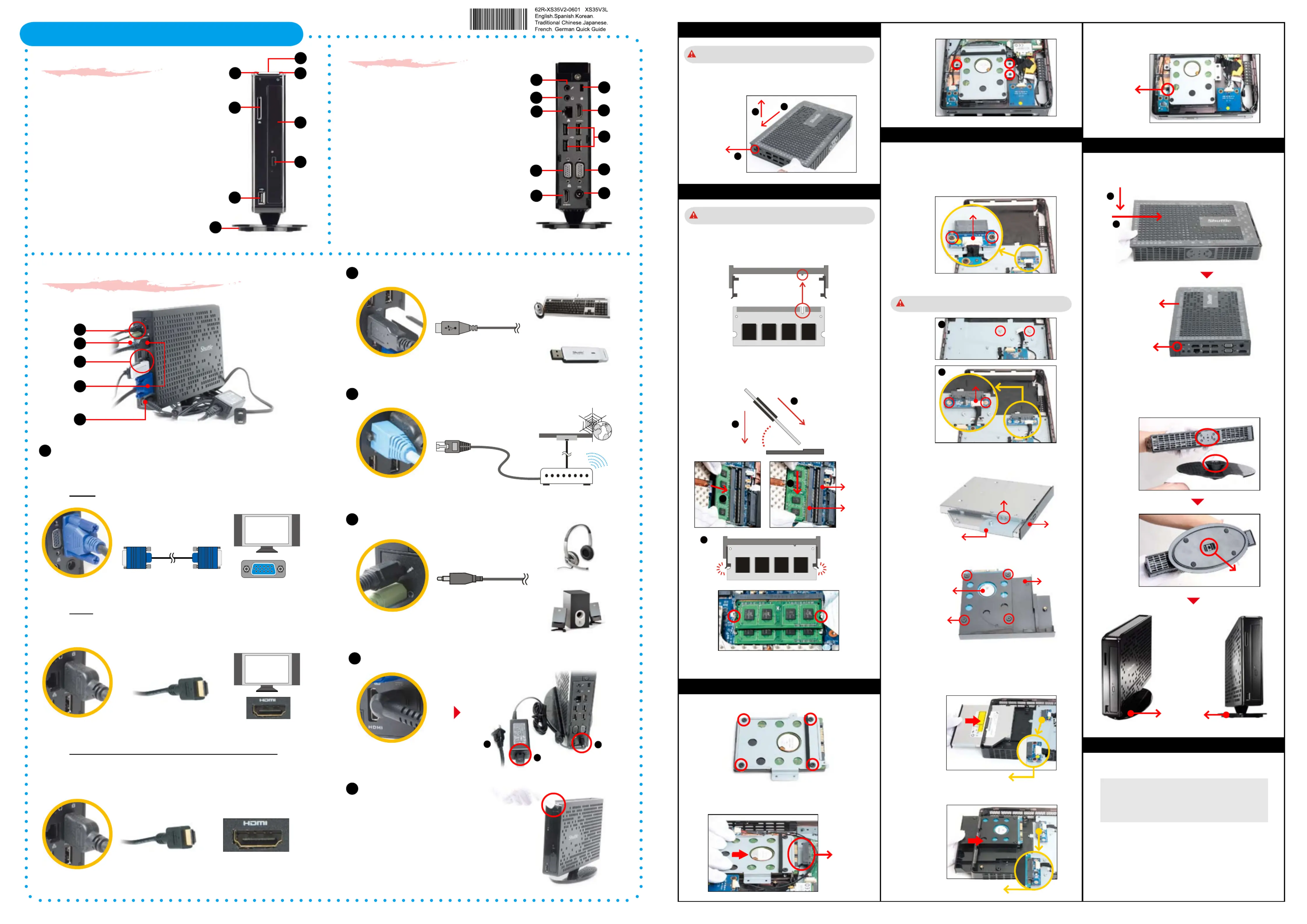

XS35V3L Series Quick Guide【English】

Front Panel

Back Panel

F1. Power Button

F2. Power Status LED

F3. HDD Status LED

F4. SD Card Reader

F5. ODD/ Second HDD (Optional)

F6. ODD Eject Button

F7. USB 2.0 Port

F8. Vertical Stand

B1. Microphone Jack

B2. Headphone/Line-out Jack

B3. LAN Port

B4. Kensington Lock

B5. HDMI Port (XS35V3L only)

B6. USB 2.0 Ports

B7. D-Sub (VGA) Port (XS35V3L only)

B8. Power Jack (DC-in)

B9. D-Sub (VGA) Port (XS35GS V3L only)

B10. HDMI Port (XS35GS V3L only)

A. Begin Installation

1. Unscrew one screw of the chassis cover.

2. Slide the cover backwards and upwards.

For safety reasons, please ensure that the power cord is disconnected

before opening the case.

B. Memory Module Installation

45-degree

angle

1. Locate the SODIMM slot on the mainboard.

2. Align the notch of the memory module with the one of the memory

slot.

3. Gently insert the module into the slot in a 45-degree angle.

4. Carefully push down the memory module until it snaps into the

locking mechanism.

C. HDD Installation

2. As shown, install the HDD & bracket in the chassis and push it

towards the direction as indicated by the red arrow to connect

the HDD connector.

D. ODD or Second HDD Installation

5. Turn your XPC upside down and tighten the ODD/HDD & bracket

with one screw.

1. Turn your XPC upside down and remove another cover.

2. As shown, install the ODD/HDD Adapter Card with two screws and

connect the cable to CN2/CN1.

For the ODD: install the ODD Adapter Card

If you are installing a second HDD, tighten the two nuts 󰘰rst just

as shown.

3. Mount ODD/HDD into the bracket with screws.

Safety Information

Read the following precautions before setting up a XPC.

Laser compliance statement

The optical disc drive in this PC is a laser product.

The drive's classi󰘰cation label is located on the drive.

CLASS 1 LASER PRODUCT

CAUTION: INVISIBLE LASER RADIATION WHEN

OPEN.AVOID EXPOSURE TO BEAM.

CAUTION

Incorrectly replacing the battery may damage this co-mputer.

Replace only with the same or equivalent type recommended

by the manufacturer. Disposal of used batteries according to

the manufacturer's instructions.

Latch

SODIMM slot

4. As shown, install the ODD/HDD & bracket in the chassis and push

it towards the direction as indicated by the red arrow to connect the

ODD/HDD connector.

For a second HDD: install the HDD Adapter Card

CN2

HDD Connector

Screw

CN1

1. Mount HDD into the bracket with four screws.

two nuts

For the ODD

For a second HDD

For the ODD

For a second HDD

Screw

HDD

Bracket

Screw

ODD Connector

HDD Connector

ODD

Bracket

Screw

The product’s colour and speci󰘰cation will depend on the actual shipping product.

3. Tighten the HDD & bracket with three screws.

Connecting the System

Connecting Power

Connecting Monitor or LCD TVs

Digital and analog connections are available so the device can be

connected to computer monitors, 󰘱at-panel displays, plasma or LCD TVs.

Connecting Keyboard/Mouse or USB Devices

Connecting LAN

Connecting Speakers and Microphonea

Powering on the system

Connecting HDTV or external amplier with HDMI output

Supports HDMI 1.3 standard with the ability to transmit audio and

video signal over the HDMI cable.

Analog: Connect this to your computer monitor or LCD TVs.

Digital:

Connect this to your HDMI-enabled computer monitor,

plasma or LCD TV.

D-Sub Port

D-Sub Cable

Display with D-Sub input

Display with HDMI input

HDMI Port

HDMI Cable

HDTV HDMI Connector

Ampli󰘰er HDMI Connector

HDMI Port

LAN Port

RJ45 Cable

Wall

Internet

DSL/Cable Modem

USB Ports

USB Devices

USB Keyboard/Mouse

Microphone,

Headphone/Line-out Jack

Microphone/Headphone

Speakers

Power Jack (DC-in)

1. Replace the cover and refasten one screw.

2. Tear o󰘯 the double sided protective membrane.

E. Complete

Using the Vertical Stand

Install vertical stand and check that it is properly aligned, then

tighten securely with one screw.

Screw

Vertical Stand

Protective Membrane

5. Repeat the above steps to install additional memory modules,

if required.

B10

If you install only one memory module in your system, install it in the

slot labeled "DIMM2".

DIMM2

DIMM1

Produktspecifikationer

Varumärke:	Shuttle
Kategori:	Skrivbord
Modell:	XS35GS-804 V3L
Produkttyp:	Mini-PC
Vikt:	- g
Bredd:	38.5 mm
Djup:	252 mm
Höjd:	162 mm
Strömförsörjning:	40 W
Processorfrekvens:	1.86 GHz
Processorfamilj:	Intel Atom®
Wi-Fi:	Ja
Wi-Fi-standarder:	802.11b, 802.11g, Wi-Fi 4 (802.11n)
Antal HDMI-portar:	1
DVI-port:	Nej
Hörlursutgångar:	1
Certifiering:	CE, FCC, BSMI, C-Tick, CCC, CB, BSMI, ETL, CB, Eup Lot6
Internminne:	2 GB
HDMI-version:	1.4a
Kabelteknik:	10/100/1000Base-T(X)
Processor:	D2550
Intel® Wireless Display (Intel® WiDi):	Nej
Processorns driftlägen:	64-bit
Processorns cache:	1 MB
Busstyp:	DMI
Maximalt internminne:	4 GB
Total lagringskapacitet:	500 GB
Intel® My WiFi Technology (Intel® MWT):	Nej
Intel® Hyper Threading Technology (Intel® HT Technology):	Ja
Intel® InTru™ 3D-teknik:	Nej
Intel® Insider™:	Nej
Intel® AES nya instruktioner (Intel® AES-NI):	Nej
Intel® Small Business Advantage (Intel® SBA):	Nej
Intel® 64:	Ja
Intel® Virtualization Technology for Directed I/O (VT-d):	Nej
Intel® Identity Protection Technology (Intel® IPT):	Nej
Intel® Trusted Execution Technology:	Nej
Processorkod:	SR0VY
Minnestyper som stöds av processorn:	DDR3-SDRAM
Minneslayout:	- GB
Minnesbandbredd som stöds av processorn (max):	6.4 GB/s
Antalet installerade hårddiskar:	1
FSB-paritet:	Nej
Physical Address Extension (PAE):	Ja
Antal optiska enheter:	1
Processorserie:	Intel Atom D2500 Series
Intel® FDI-teknik:	Nej
Intel® Rapid Storage Technology:	Nej
Antal Thunderbolt-portar:	1
Typ av minneskort:	SD, SDHC, SDXC
Produktens färg:	Svart
bruksanvisning:	Ja
Inbyggd kortläsare:	Ja
processortillverkare:	Intel
Installerat operativsystem:	Nej
Datahastighet för Ethernet-LAN:	10,100,1000 Mbit/s
Antal LAN (RJ-45) anslutningar:	1
Temperatur vid drift:	0 - 35 ° C
Intervall för relativ operativ luftfuktighet:	10 - 90 %
processorsockel:	BGA 559
Processorns kodnamn:	Cedarview
Intel® Clear Video Technology för MID (Intel® CVT för MID):	Nej
Processorns cachetyp:	L2
Hållbarhetscertifiering:	RoHS
Hårddiskkapacitet:	500 GB
Typ av internminne:	DDR3-SDRAM
Placeringar som kan användas:	Vågrät
Nätverksansluten (Ethernet):	Ja
Likströmsingång:	Ja
Intel Clear Video Technology:	Nej
Antal USB 2.0 anslutningar:	5
Minneskanaler:	Enkel kanal
Moderkortets chipset:	Intel® NM10
Processorkärnor:	2
Wi-Fi-standard:	Wi-Fi 4 (802.11n)
Kvalitet på VGA (D-Sub) porten:	1
Processor främre buss:	- MHz
Systembuss, hastighet:	- GT/s
Processortrådar:	4
Processorlitografi:	32 nm
Stegning:	B3
Processor med ECC-stöd:	Nej
Värmeavledningseffekt (TDP):	10 W
Högsta antal PCI Express-platser:	4
T-junction:	100 C ° C
Minne klockhastighet:	1333 MHz
Lagringsmedia:	HDD
Optisk enhetstyp:	DVD-RW
Ombord grafikkort modell:	integrerad
Diskret grafikkortsmodell:	AMD Radeon HD 7410M
Basfrekvens för inbyggt grafikkort:	640 MHz
Ombord grafikkort:	Ja
Uttag för mikrofon/linje in:	Ja
Intel® Stöldskydd Teknik (Intel® AT):	Nej
Intel® Turbo Boost Technology:	Nej
Förstärkt Intel Speedstep Technology:	Nej
Intel® Clear Video HD Technology (Intel® CVT HD):	Nej
Intel® Quick Sync Video Technology:	Nej
Intel® Flex minnesåtkomst:	Nej
Intel® Förbättrad Halt State:	Nej
Intel® VT-x med utökad Sida Tabeller (EPT):	Nej
Intel® Efterfrågan Baserad Växla:	Nej
Execute Disable Bit-säkerhet:	Nej
Termiska övervakningsteknik:	Nej
Processorns förpackningsstorlek:	22 X 22 mm
Stödda instruktionsset:	SSE2, SSE3, SSSE3
Inbäddade alternativ:	Ja
Intel Virtualization Technology (VT-x):	Nej
Etisk processor (Conflict Free):	Nej
Intel® Dual Display Kan Teknik:	Ja
Intel® Snabb Memory Access:	Nej
ARK-ID för processor:	65470
Minnesklockfrekvens som stöds av processorn:	800,1066 MHz
Högsta internminne som stöds av processorn:	4 GB
Hårddiskens gränssnitt:	SATA
Minneskapacitet, diskret grafikkort:	512 GB
Antal skärmar som stöds (inbyggt grafikkort):	2
Mus inkluderad:	Nej
Tangentbord inkluderat:	Nej
Hårddiskens storlek:	2.5 "
Strömförsörjning ingångsspänning:	100 - 240 V
Display inkluderad:	Nej
Kylning typ:	Passiv
Antal processorer installerade:	1
Diskret grafikminne typ:	GDDR3
Antal diskreta grafikkort:	1
Strömförsörjning ingångsfrekvens:	50 - 60 hz
