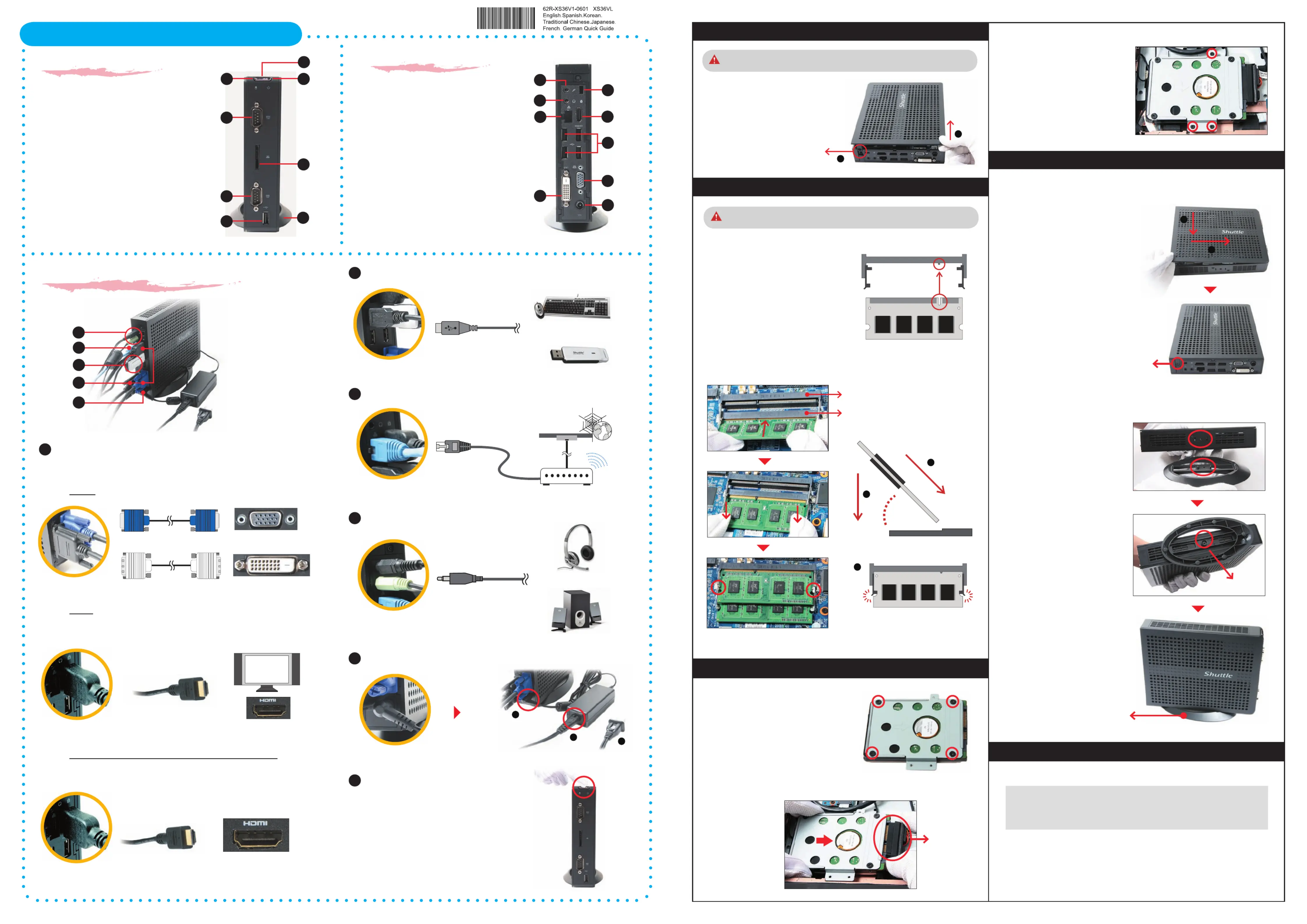

XS36VL Series Quick Guide【English】

Front Panel

Back Panel

F1. Power Button

F2. Power Status LED

F3. HDD Status LED

F4. Serial Ports (COM1,COM2)

F5. SD Card Reader

F6. USB 2.0 Port

F7. Vertical Stand

B1. Microphone Jack

B2. Headphone/Line-out Jack

B3. LAN Port

B4. Kensington Lock

B5. HDMI Port

B6. USB 2.0 Ports

B7. D-Sub (VGA) Port

B8. DVI-D Port

B9. Power Jack (DC-in)

Connecting the System

Connecting Power

Connecting Monitor or LCD TVs

Digital and analog connections are available so the device can be

connected to computer monitors, 󰘱at-panel displays, plasma or LCD TVs.

Connecting Keyboard/Mouse or USB Devices

Connecting LAN

Connecting Speakers and Microphonea

Powering on the system

Connecting HDTV or external amplier with HDMI output

Supports HDMI 1.3 standard with the ability to transmit audio and

video signal over the HDMI cable.

Analog: Connect this to your computer monitor or LCD TVs.

Digital:

Connect this to your HDMI-enabled computer monitor,

plasma or LCD TV.

D-Sub or DVI-D Port

D-Sub Cable

Display with D-Sub input

Display with HDMI input

HDMI Port

HDMI Cable

HDTV HDMI Connector

Ampli󰘰er HDMI Connector

HDMI Port

LAN Port

RJ45 Cable

Wall

Internet

DSL/Cable Modem

USB Ports

USB Devices

USB Keyboard/Mouse

Microphone,

Headphone/Line-out Jack

Microphone/Headphone

Speakers

Power Jack (DC-in)

53R-XS36V3-2401

The product’s colour and speci󰘰cation will depend on the actual shipping product.

A. Begin Installation

1. Unscrew one screw of the chassis cover.

2. Slide the cover backwards and upwards.

For safety reasons, please ensure that the power cord is disconnected before

opening the case.

B. Memory Module Installation

1. Locate the SODIMM slot on the mainboard.

2. Align the notch of the memory module with

the one of the memory slot.

3. Gently insert the module into the slot in a 45-degree angle.

4. Carefully push down the memory module until it snaps into the locking mechanism.

SODIMM slot

Screw

5. Repeat the above steps to install additional memory modules, if required.

C. HDD Installation

2. As shown, install the HDD & bracket in the chassis and push it towards the direction as

indicated by the red arrow to connect the HDD connector.

HDD Connector

1. Mount HDD into the bracket with four screws.

3. Tighten the HDD & bracket with three screws.

1. Replace the cover and refasten one screw.

2. Tear o󰘯 the double sided protective membrane.

D. Complete

Using the Vertical Stand

Install vertical stand and check that it is properly aligned, then tighten securely with one

screw.

Screw

Vertical Stand

Safety Information

Read the following precautions before setting up a XPC.

Laser compliance statement

The optical disc drive in this PC is a laser product.

The drive's classi󰘰cation label is located on the drive.

CLASS 1 LASER PRODUCT

CAUTION: INVISIBLE LASER RADIATION WHEN OPEN.AVOID EXPOSURE TO BEAM.

CAUTION

Incorrectly replacing the battery may damage this co-mputer.Replace only with the

same or equivalent type recommended by the manufacturer. Disposal of used batteries

according to the manufacturer's instructions.

Display with DVI-D input

DVI Cable

45-degree

angle

Latch

If you install only one memory module in your system, install it in the slot

labeled "DIMM2".

DIMM2

DIMM1
