VIDEO DEUR INTERCOMSYSTEEM

De VD71 is een video deurintercom systeem. Comfort en veiligheid

worden beide verhoogd, vooraf contact met de bezoeker voorkomt

ongewenst bezoek. Het systeem is eenvoudig te monteren. Verder is

het mogelijk om de deur met een elektrische deuropener (excl.) op

afstand te ontgrendelen.

INHOUD VAN DE DOOS (1)

a.Buiten unit

b.Opbouwraam buitenunit

c.Voedingstrafo

d.Verbindingskabel

e.Binnenunit

f.Montageplaat binnenpost

MONTAGE VAN DE BUITENUNIT(a en b)

-Bepaal de plaats en boor op ongeveer 1,50 mtr. hoogte een gat

van circa 16 mm in de muur of kozijn

-Boor 2x 6 mm gaten om de camera te bevestigen. Gebruik de

achterplaat als afteken mal (2)

-Voer van buiten naar binnen de kabel(s) eerst door de achterplaat

en vervolgens door het gat (3)

-Bevestig de camera met 2 schroeven(4)

-De kabels vanaf de buitenpost naar de gewenste plaats van de

binnenpost monteren.

- Gebruik alleen de plug voor de aansluiting naar de monitor (5)

AANSLUITEN DEUROPENER (exclusief)

-aansluiten van de deuropener plug afknippen en de draden

aansluiten op de deuropener(6). Het slot mag maximaal 12V DC

0,5A zijn.

MONTAGE VAN DE BINNENPOST(e en f)

-Montage hiervan moet binnenshuis.

-Bevestig de montageplaat (f) met 4 schroeven op de gewenste

plaats (circa 1,6m hoog) (7).

-Bevestig de verbindingskabel (d) aan de binnenunit (e), let op de

kleur aanduiding (8).

- Sluit als laatste de adapter aan. Let hierbij goed op de

polariteit +/_

-Hang de post (e) op aan de montageplaat (f) (9)

GEBRUIK

-Steek de voedingstrafo (c) in een wandcontactdoos.

-Laat iemand buiten aan bellen, monitor geeft bel geluid en

schakelt in.

-Raak de monitor knop aan op de monitor (10a) om te kunnen

spreken met de bezoeker. Deze knop kan ook gebruikt worden

om op ieder moment buiten te kunnen kijken. Indien er twee

camera's aangesloten zijn kan door nogmaals te drukken een

andere camera geselecteerd worden. Met de sleutel knop (10b)

kunt u de deur openen. Dit laatste werkt alleen als er een

elektrische deuropener (niet meegeleverd) is geplaatst.

-Via de menuknop (10c) zijn de beeld (helderheid contrast en

kleur) en geluid (volume) instellingen te wijzigen. Gebruik de

pijltjes (10d)omhoog en omlaag om te selecteren en pijltjes links

en rechts om de instellingen te wijzigen. Instellingen worden

automatisch opgeslagen.

- Druk op de esc. knop (10e)om het menu te verlaten. Of wacht

dan schakelt deze automatisch na circa 60 sec. uit.

Note: bedieningsknoppen lichten op bij aanraken van de monitor

knop.

TIPS

-Reinig het scherm regelmatig met een droge doek of

brillendoekje.

-Zorg voor voldoende verlichting bij schemer en nacht.

-Hang de buitenpost aan de sluitzijde van een deur.

-Test de set voor montage, en bepaal juiste montage hoogtes

-Gebruik als deuropener: DB5005 (alleen dagschoot), of DB5005L

(dag + nachtschoot) om de deur elektrisch te ontgrendelen.

-De kabel(s) maximaal tot 30m verlengen met zwakstroomkabel

(let op de kleuren).

VIDEO DOOR INTERCOM SYSTEM

The VD71 series is a video door intercom system. It improves both

comfort and safety. Contact with your visitor in advance prevents

unwanted visitors. The system is easy to install. Furthermore, it's

possible to remotely unlock the door using an electric door opener

(excl.).

CONTENTS OF THE PACKAGING (1)

a.Outdoor unit

b.Surface mounting window/back plate outdoor unit

c.Power adapter

d.Connecting cable

e.Indoor post

f.Mounting plate indoor post

OUTDOOR UNIT INSTALLATION (a and b)

-Determine the appropriate spot and drill a hole of approx. 16mm

in the wall or window frame at a height of approx. 1.50 meters.

-Drill 2x 6mm holes to mount the camera. Use the base plate as a

template (2).

- From outside to inside, lead the cable(s) rst through the base

plate and then through the hole (3).

-Secure the camera with 2 screws (4).

-Install the cables from the outdoor post to the desired spot of the

indoor post.

- Use the plug only for the connection to the monitor (5).

DOOR OPENER CONNECTION (excluded)

-For connecting the door opener, cut o the plug and connect the

cables to the door opener (6). The lock can be maximum 12V=

0.5A.

INDOOR POST ASSEMBLY (e and f)

-Mounting this unit must be done indoors.

-Fix the mounting bracket (f) with 4 screws into the desired spot

(approx. 1.6m high) (7).

-Connect the connecting cable (d) to the indoor unit (e), and pay

attention to the color markings (8).

- Finally, connect the adapter and pay attention to the polarity

+/-.

-Suspend the post (e) from the mounting plate (f) (9).

USE

-Insert the power adapter (c) into a wall outlet.

- Have somebody press the bell pusher, the monitor will ring and

switches on.

- Touch the monitor button on the monitor (10a) to talk to your

visitor. You can also use this button any time you want to have a

look outside. In case two cameras are connected, you can press

again to select the other camera. You can open the door with the

key button (10b). The latter only works when an electric door

opener (excl.) is installed.

- You can adjust the display (brightness, contrast and colour) and

sound (volume) settings by pressing the menu button (10c). Use

the up and down arrows (10d) to select and the left and right

arrows to adjust. The settings are automatically stored.

- Press the esc. button (10e) to exit the menu or wait approx. 60

sec. for it to switch o automatically.

Note: operation buttons will illuminate upon touching the monitor

button.

TIPS

- Regularly clean the screen with a dry cloth or eyeglass wipes.

- Ensure sucient lighting at twilight and at night.

-Suspend the outdoor post at the closing side of a door.

-Test the set before assembly, and determine the correct

mounting heights.

-Use as a door opener: DB5005 (only latch bolt) or DB5005L

(latch + dead bolt) to electrically unlock the door.

-Lengthen cable(s) up to maximum 30m with low-tension current

cable(s) (pay attention to the colors).

SYSTÈME DE PORTIER PHONIQUE VIDÉO

La série VD71 est un système de portier phonique vidéo. Elle

améliore à la fois le confort et la sécurité. Contacter votre visiteur

en avance permet d'éviter les rencontres indésirables. Le système

est facile à installer. De plus, vous pouvez verrouiller à distance le

portier grâce à un portier électrique (non compris).

CONTENU DE L'EMBALLAGE (1)

a.Unité d'extérieur

b.Fenêtre de montage en surface/plaque arrière d'unité d'extérieur

c. Adaptateur d'alimentation

d.Câbles de connexion

e.Poste d'intérieur

f.Plaque de montage du poste d'intérieur

INSTALLATION DE L'UNITE D'EXTERIEUR (a et b)

-Déterminez l'emplacement approprié et percez un trou d'environ

16 mm dans le mur ou sur le cadre de fenêtre, à une hauteur

d'environ 1,5 mètre.

-Faites deux trous de 6 mm pour xer la caméra. Utilisez la

plaque de fond comme gabarit (2).

-De l'extérieur vers l'intérieur, dirigez d'abord le(s) câble(s) à

travers la plaque de fond, puis à travers le trou (3).

-Stabilisez la caméra à l'aide de 2 vis (4).

-Installez les câbles du poste d'extérieur au point voulu du/des

poste(s) d'intérieur.

-Utilisez la prise uniquement dans le cadre du branchement au

moniteur (5).

CONNEXION DE LA CLE (non fournie)

-Pour brancher le dispositif d'ouverture de porte, isolez la prise et

branchez les câbles au dispositif d'ouverture de porte (6). Le

verrou peut être au maximum de 12V= 0.5A.

MONTAGE DU POSTE D'INTERIEUR (e et f)

-Cet élément doit être monté à l'intérieur.

-Fixez le support de montage (f) avec 4 vis à l'endroit désiré (à

environ 1,6 mètre du sol) (7).

-Branchez le câble de connexion (d) sur l'unité d’intérieure (e) en

faisant attention aux indications de couleur (8).

-Puis, branchez l'adaptateur et respectez les symboles de polarité

+/-.

-Accrochez le poste (e) à la plaque de montage (f) (9).

UTILISATION

-Insérez l'adaptateur (c) dans une prise murale.

-Dès qu'on appuie sur le bouton de sonnette, le moniteur sonne et

l'écran s'allume.

-Touchez le bouton moniteur sur le moniteur (10a) pour parler à

votre visiteur. Vous pouvez également utiliser ce bouton à chaque

fois que vous souhaitez jeter un œil dehors. Si deux caméras

sont branchées, appuyez à nouveau pour sélectionner l'autre

caméra. La touche (10b) vous permet d'ouvrir la porte. Cette

dernière ne fonctionne que si un portier électrique (excl.) est

installé

-Vous pouvez régler les paramètres d'achage (luminosité,

contraste et couleurs) et de son (volume) en appuyant sur le

bouton menu (10c). Utilisez les èches de déplacement vers le

haut et vers le bas (10d) pour sélectionner et les èches de

déplacement vers la droite et vers la gauche pour régler. Les

paramètres s'enregistrent automatiquement.

- Appuyez sur le bouton esc. (10e) pour revenir au menu ou

patientez environ 60 sec. pour qu'il s'éteigne automatiquement.

Note: les boutons de fonctionnement s'éclaireront dès que vous

toucherez au bouton moniteur.

ASTUCES

-Nettoyez régulièrement l'écran à l'aide d'un tissu sec ou de

lingettes pour lunettes.

-N'oubliez pas de respecter un éclairage susant au crépuscule et

la nuit.

-Accrochez le poste d'extérieur du côté ou s'ouvre une porte.

-Testez le kit avant de l'assembler et déterminez les hauteurs de

montage adéquates.

-Utilisation en tant que commande d'ouverture de porte: DB5005

(uniquement le dernier boulon) ou DB5005L (clenche + pêne

carré) pour déverrouiller la porte électriquement.

-N'allongez pas les câbles au-delà de 30m avec des câbles basse

tension (faites attention aux couleurs).

SISTEMA INTERCOMUNICADOR VÍDEO DE PUERTA

La gama VD71 es un sistema intercomunicador vídeo de puerta. Mejora la

comodidad y la seguridad. El contacto anticipado con el visitante evita

visitas no deseadas. El sistema es fácil de instalar. Además, puede abrir a

distancia la puerta usando un abridor de puertas eléctrico (no incluido).

CONTENIDO DE LA CAJA (1)

a.Unidad de exteriores

b.Unidad de exteriores para montar sobre la supercie, placa

trasera/ventana

c.Adaptador de corriente

d. Cable de conexión.

e.Poste de interior

f.Poste de interior para placa de montaje

INSTALACIÓN DE LA UNIDAD DE EXTERIORES (a y b)

-Determine el hueco apropiado y taladre un agujero de

aproximadamente 16 mm en la pared o en el marco de la ventana a

una altura de 1,5 metros aproximadamente.

-Taladre 2 agujeros de 6 mm para instalar la cámara. Use la placa de

base como plantilla (2).

-Pase los cables primero a través de la placa de base y luego por el

agujero desde el exterior al interior (3).

-Fije la cámara con 2 tornillos (4).

-Instale los cables desde el poste exterior al punto deseado del poste

de interior.

-Utilice el enchufe solo para la conexión al monitor (5).

CONEXIÓN DEL SISTEMA DE APERTURA DE LA PUERTA (no

incluido)

-Para la conexión al portero automático, corte el enchufe y conecte los

cables al portero automático (6). El cierre puede ser de un máximo de

12V= 0,5ª.

MONTAJE DEL POSTE DE INTERIORES (e y f)

-La instalación de esta unidad debe realizarse en interiores.

-Fije el soporte de instalación (f) con 4 tornillos en el punto deseado

(aprox. 1,6m de altura) (7).

-Conecte el cable de conexión (d) a la unidad de interior (e) y preste

atención a las marcas de color (8).

-Finalmente, conecte el adaptador y observe la polaridad +/-.

-Suspenda el poste (e) desde la placa de montaje (f) (9).

UTILIZACIÓN

-Introduzca el adaptador de corriente (c) a una toma de corriente.

-En cuanto alguien pulse el timbre, el monitor sonará y se conectará.

-Toque el botón del monitor (10a) para hablar con quien llama. Puede

utilizar también este botón en cualquier momento que quiera echar

una ojeada al exterior. En caso de que haya dos cámaras conectadas,

puede pulsar de nuevo para seleccionar la otra cámara. Puede abrir la

puerta con la tecla (14b). Esto solo funciona cuando se instala el

sistema eléctrico para abrir puertas (excl.).

-Puede regular los ajuste de pantalla (brillo, contraste y color) y de

sonido (volumen) pulsando el botón del menú (10c). Use la echa

ascendente y descendente (10d) para seleccionar y las de la izquierda

y derecha para ajustar. Los ajustes se guardan automáticamente.

-Pulse el botón esc. (10e) para salir del menú o espere

aproximadamente 60 s para que se desconecte automáticamente.

Nota: los botones de funcionamiento se iluminarán al tocar el botón del

monitor.

CONSEJOS

-Limpie regularmente la pantalla con un paño seco o toallitas para los

cristales de las gafas.

-Asegúrese de que al atardecer y por la noche hay suciente

iluminación.

-Cuelgue el poste de exteriores en la parte del cierre de una puerta.

-Pruebe el equipo antes de montarlo, y determine la altura correcta de

instalación.

-Utilizar como sistema de apertura de la puerta: DB5005L (solo perilla

de pasador) o DB5005L (pasador + perilla muerta) para desbloquear

eléctricamente la puerta.

-Prolongue el cable(s) hasta un máximo de 30m con cable(s) de baja

tensión (preste atención a los colores).

VIDEO TÜR-SPRECHANLAGENSYSTEM

Die VD71 Reihe ist ein Video Tür-Sprechanlagensystem. Komfort und

Sicherheit werden verbessert. Die vorherige Kontaktaufnahme mit

dem Besucher schützt vor unerwünschten Besuchern. Das System ist

einfach zu installieren. Außerdem kann die Tür mit einem elektrischen

Türöner (nicht enthalten) fernbedient geönet werden.

VERPACKUNGSINHALT (1)

a.Außeneinheit

b.Außenmontage-Rahmen/Basisplatte für die Außeneinheit

c.Netzadapter

d.Anschlusskabel

e.Innenposten

f.Montageplatte Innenposten

INSTALLIEREN DER AUSSENEINHEIT (a und b)

-Eine geeignete Stelle bestimmen und ein Loch von ca. 16 mm in

die Wand oder den Fensterrahmen in einer Höhe von ca. 1,50 m

bohren.

-Zum Montieren der Kamera 2x 6 mm Löcher bohren. Die

Grundplatte als Vorlage verwenden (2).

-Zuerst die Kabel von außen nach innen durch die Grundplatte

und dann durch das Loch führen (3).

- Die Kamera mit 2 Schrauben sichern (4).

-Die Kabel vom Außenposten an der gewünschten Stelle am

Innenposten installieren.

-Den Stecker nur für den Anschluss am Monitor verwenden (5).

TÜRÖFFNER ANSCHLUSS (nicht enthalten)

-Zum Anschließen des Türöners Stecker trennen und die Kabel

mit dem Türöner verbinden (6). Das Schloss darf maximal 12 V

= 0.5 A haben.

INNENPOSTEN MONTAGE (e und f)

-Diese Einheit muss innen montiert werden.

-Die Montageklammer (f) mit 4 Schrauben an der gewünschten

Stelle befestigen (ca. 1.6 m hoch) (7).

-Das Anschlusskabel (d) mit der Inneneinheit (e) verbinden, und

die Farbmarkierungen beachten (8).

-Zum Schluss den Adapter anschließen und auf die Polarität +/-

achten.

-Den Posten (e) von der Montageplatte abnehmen (f) (9).

GEBRAUCH

-Den Netzadapter (c) in eine Steckdose stecken.

-Wenn jemand auf den Klingelknopf drückt, klingelt der Monitor

und schaltet sich ein.

-Am Monitor die Monitortaste berühren (10a), um mit dem

Besucher zu sprechen. Sie können diese Taste auch jedesmal

benutzen, wenn Sie nach draußen schauen möchten. Wenn zwei

Kameras angeschlossen sind, können Sie nochmals drücken, um

die andere Kamera zu wählen. Die Tür kann mit der

Schlüsseltaste geönet werden (10b). Letzteres funktioniert nur

mit installiertem, elektrischem Türöner (nicht enthalten).

-Durch Drücken der Menütaste können die Display- (Helligkeit,

Kontrast und Farbe) und Toneinstellungen (Lautstärke) angepasst

werden (10c). Mit den Auf- und Abpfeiltasten (10d) auswählen

und mit den Links- und Rechtspfeiltasten anpassen. Die

Einstellungen werden automatisch gespeichert.

-Zum Verlassen des Menüs die esc. Taste drücken (10e) oder ca.

60 Sek. auf die automatische Abschaltung warten.

Hinweis: Bedientasten leuchten bei Berührung der Monitortaste.

TIPPS

-Den Bildschirm regelmäßig mit einem trockenen Tuch oder

Brillenputztüchern reinigen.

-Für ausreichende Beleuchtung bei Dämmerung oder Dunkelheit

sorgen.

-Den Außenposten an der Schließseite einer Tür aufhängen.

-Die Anlage vor der Montage prüfen und die richtigen

Montagehöhen festsetzen.

-Als Türöner benutzen: DB5005 (nur Schließbolzen) oder

DB5005L (Bolzenschloss), um die Tür elektrisch aufzusperren.

-Kabel bis zu maximal 30 m mit Schwachstromkabeln verlängern

(die Farben beachten).

SYSTEM INTERKOMU DRZWIOWEGO VIDEO

Seria VD71 to system interkomu drzwiowego wideo. Poprawia

zarówno komfort jak i bezpieczestwo uytkownika. Kontakt z ńż

osob odwiedzajc uniemoliwia wejcie niepodanych goci. ąąążśżąś

System jest. Co wicej, istnieje moliwo łatwy w montażuężść

zdalnego otwierania drzwi za pomoc elektrycznego urząądzenia

otwierajcego (brak w zestawie). ą

ZAWARTO OPAKOWANIA (1)ŚĆ

a.Jednostka zewntrzna ę

b.Okienko/pyta tylna jednostki zewnłętrznej

c.Zasilacz

d.Kabel przyczeniowyłą

e.Jednostka wewntrzna ę

f.Pyta montaowa jednostki wewntrznejłżę

INSTALACJA JEDNOSTKI ZEWNTRZNEJ (a i b)Ę

-Okreli odpowiedni punkt i wywierci otwór w cianie lub śććś

ocienicy okiennej na gboko ok. 16mm, na wysokoci ok. śżłęśćś

1,5 metra.

- 2x 6mm otwory do zamocowania kamery. WywiercićJako szablon

wykorzystać płytkę podstawy (2).

-, Od zewnątrz do wewnątrz poprowadzić kabel/kablenajpierw

poprzez płytkę podstawy a następnie przez otwór (3).

- 2 (4).Przymocować kameręśrubami

-Zainstalowa kable z jednostki zewnćężątrznej do danego punktu

jednostki wewntrznej.ę

-Wtyczkę wykorzystać jedynie do podłączenia monitora (5).

PODCZENIE ELEKTRONICZNEGO KLUCZA (brak w ŁĄ

zestawie)

-W celunia automatycznego otwierania drzwi podłączeodciąć

wtyczkę, a kable podłączyć do urządzeia otwierającegon (6).

Zamek moe mie maksymalnie 12V=0,5A.żć

MONTA JEDNOSTKI WEWNTRZNEJ (e i f)ŻĘ

-Monta tej jednostki musi mie miejsce wewntrz.żćą

-Zamocowa wspornik montaćżąśowy (f) za pomoc 4 rub w

wybranym miejscu (na wysokoci ok. 1,6m) (7).ś

-Podczy kabel przyczeniowy (d) do jednostki wewntrznej (ełąćłąę),

zwracajc uwag na oznaczenia kolorów (8).ąę

- Na koniec podłączyćadapter zwracając uwagę na bieguny +/-.

-Zawiesi jednostk (e) na pycie montaćęłżowej (f) (9).

UYTKOWANIEŻ

-Woy zasilacz (c) do gniazda wtykowego.łżć

-Z chwilzwonka do drzwi,ą, gdy ktoś naciśnie przycisk d zadzwoni

i włączy się monitor.

-(10a)Nacisnąć przycisk monitora , by porozmawiać z gościem.

Można także użyć tego przycisku za każdym razem, gdy chcemy

spojrzeć na zewnątrzW przypadku podłączonych dwóch kamer. ,

aby wybrać drugą kamerę, wystarczy cisnąć przycisk najeszcze

raz. (10b). TPrzyciskiem z kluczykiem można otworzyć drzwien

ostatni działa jedynie, gdy zainstalowane jest automatyczne

otwieranie drzwi (poza zestawem).

-Wyświetlacz można regulować (, kontrast and barwa) jasnośća

siłę głosu d poprzez naciśnięcie przycisku menu zwonka (volume)

(10c). (10d) Strzałki w górę i w dół służą do wybierania,

natomiast strzałki w lewo i w prawo Ustawienia są do regulacji.

zapamiętywane automatycznie.

-esc. (10e), lu. Aby wyjść z menu, nacisnąć przycisk b zaczekać ok

60 s., aż wyłączy się autoatycznie.

Uwaga:.naciśnięcie przycisków spowoduje uruchomienie monitora

WSKAZÓWKI

-Regularnie czyścić ekran suchą szmatką lub bibułkami/szmatką

do okularów.

-.Zapewnić dostateczne oświetlenie o zmierzchu i nocą

-Zawiesi jednostk zewnćęęąątrzn po stronie zamykajcej drzwi.

-Sprawdzi zestaw przed montaem i okreli prawidow ćżśćłą

wysoko montau. śćż

-Uy klucza elektronicznego: DB5005 (tylko rygiel zatrzaskowy) żć

lub DB5005L (zatrzask + zamek drzwiowy wpuszczany) do

elektrycznego otwierania drzwi.

-Przeduy kabel(-le) do dugoci maksymalnie 30m za pomoc łżćłśą

kabla(-i) niskonapiciowego(-ych) (zwracajc uwag na kolory).ęąę

VIDEÓS AJTÓ-INTERKOM RENDSZER

A VD71-as széria egy videós ajtó-interkom rendszer, amely nagyban

hozzájárul az ön kényelméhez és biztonságához. A látogatóival

történ elzetes kapcsolatteremtéssel elkerülhetk a nemkívánatos őőő

találkozások. A rendszer könnyen telepíthet. Ezeken kívül az ajtó ő

távvezérelt nyitása is lehetséges egy elektromos ajtónyitóval (külön

rendelhet). ő

A CSOMAG TARTALMA (1)

a.Kültéri egység

b.Kültéri egység tartókerete/hátlapja

c.Hálózati adapter

d.Összeköt kábelő

e.Beltéri egység

f.A beltéri egység tartólapja

KÜLTÉRI EGYSÉG FELSZERELÉSE (a és b)

-Jelölje ki a megfelel helyet és fúrjon egy körülbelül 16 mm ő

átmérj lyukat a falba vagy az ablakkeretbe, nagyjából 1,5 őű

méteres magasságban.

-Fúrjon 2 x 6 mm-es lyukakat a kamera felszereléséhez.

Sablonnak használja az alaplemezt (2).

-Vezesse át a kábel(eke)t kívülrl befelé haladva elször az őő

alaplemezen, majd azután a lyukon át (3).

-Rögzítse a kamerát 2 csavarral (4).

-A kültéri egység kábeleit vezesse be a beltéri egység kívánt

helyé hez.

-A csatlakozót csak a monitorhoz való csatlakoztatáshoz használja

(5).

AJTÓNYITÓ CSATLAKOZTATÁS (külön rendelhet)ő

-Az ajtónyitó csatlakoztatásához vágja le a csatlakozót, majd

csatlakoztassa a kábeleket az ajtónyitóhoz (6). A zár maximum

12 V=0,5 A-es lehet.

BELTÉRI EGYSÉG FELSZERELÉSE (e és f)

-Ez az egység bels térbe szerelend.őő

-A kívánt helyre 4 csavarral rögzítse a tartólapot (f) (körülbelül

1,6 m-es magasságban) (7).

-Csatlakoztassa az összeköt kábelt (d) a beltéri egység (e), ő

közben gyeljen a színkódokra (8).

- Végül csatlakoztassa az adaptert, ügyelve a +/- polaritásra.

-Függessze fel a beltéri egységet (e) a tartólapra (f) (9).

HASZNÁLAT

-Csatlakoztassa a hálózati adaptert (c) a hálózati csatlakozóba.

- Ha valaki megnyomja az ajtócsengt, a monitor csörögni kezd és ő

bekapcsol.

- A látogatóval való beszélgetéshez nyomja meg a monitorgombot

a monitoron (10a). Bármikor használhatja ezt a gombot, p1-ha ki

akar nézni a kamerával. Két kamera csatlakoztatása esetén a

másik kamera kiválasztásához nyomja meg a gombot újra. A

kulcsgombbal nyithatja ki az ajtót (10b). Az utóbi csak

elektromos ajtónyitó (nem tartozék) telepítésekor mködik.ű

- A menügomb megnyomásával megadhatja a kijelz (fényer, őő

kontraszt és szín) és a hang (hanger) beállításait (10c). A fel és ő

le nyilakkal (10d) válassza ki az elemet, a balra és jobbra

nyilakkal pedig módosítsa az értéket. A beállítások

automatikusan tárolódnak.

- A menübl való kilépéshez nyomja meg az esc. gombot (10e) ő

vagy várjon kb. 60 másodpercet az automatikus kilépéshez.

Megjegyzés: a mködtet gombok a monitorgomb űő

megnyomásakor kigyulladnak.

JAVASLATOK

- Rendszeresen tisztítsa meg a képernyt egy száraz ruhával vagy ő

szemüvegtisztító kendvel.ő

- Gondoskodjon megfelel világításról alkonyatkor és éjszaka.ő

-A kültéri egységet arra az oldalra rögzítse, amerre az ajtó

záródik.

-Összeszerelés eltt tesztelje a készletet, és határozza meg a ő

megfelel rögzítési magasságokat. ő

-Ajtónyitók használata: DB5005 (csak rugós zárnyelv) vagy

DB5005L (rúgós zárnyelv + kulccsal nyitható zár) az ajtó

elektromos nyitásához.

-A kábel(eke)t alacsony feszültség kábel(ekk)el maximum 30 m-ű

ig hosszabbítsa (gyeljen a színekre).

SISTEM VIDEO INTERCOM, PENTRU UŞÃ

Seria VD71 este un sistem video intercom pentru u. Acesta şã

îmbuntete confortul i sigurana. Intrarea în contact cu ããţşşţ

vizitatorul dvs. previne vizitele nedorite. Sisitemul se instalează

foarte uşorţţ. Mai mult, este posibil s deblocaãi de la distanã ua, ş

folosind o telecomand electric pentru aceasta (nu este inclus).ããã

CONINUTUL COLETULUI (1)Ţ

a.Aparatul exterior

b.Aparat exterior cu disc posterior/pe fereastr, cu montare pe ã

fereastrã

c.Adaptor de alimentare

d.Cablu de conectare

e.Suport interior

f.Suport interior cu disc de montare

INSTALAREA APARATULUI INTERIOR (a i b)ş

-Stabilii punctul adecvat i facei o gar de aproximativ 16mm în ţşţã

perete sau marginea ferestrei, la o înlime de aproximativ 1,50 ãţ

metri.

- 6mm pentru a monta camera de luat vederi.Efectuaţi 2 găuri a

Folosiţi placa de montaj drept şablon (2).

-Dinspre exterior spre interior, ghidaţi cablul (calurile) mai întâi

prin placa de bază şi apoi prin gaură (3).

-ri (4).Fixaţi camera cu 2 şurubu

-Instalai cablurile de la suportul exterior la locaia dorit a ţţã

suportului(urilor) interioare.

- (5). Folosiţi şa numai pentru conectare la monitor

CONECTAREA DESCHIZTORULUI DE U (nu este inclus)ÃŞÃ

-Pentru conectarea dispozitivului de deschidere a uşii, tăiaţi şa şi

conectaţi cablurile la dispozitivul de deschidere a uşii (6).

Sigurana poate  de maxim 12V = 0,5 Aţ

ANSAMBLUL POSTULUI INTERIOR (e i f)ş

-Acest aparat trebuie montat la interior.

-Fixai colierul de montare (f) cu 4 uruburi în locaia dorit ţşţã

(înlime de aprox. 1,6m) (7).ãţ

-Conectai cablul (d) la aparatului interior (e) i acordai atenie ţşţţ

marcajelor de culori (8).

- +/-.În nal, conectaţi adaptorul şi ţi atenţi la polaritatea

-Agai suportul (e) de discul de montare (f) (9).ãţţ

UTILIZAREA

-Introducei adaptorul de alimentare (c) la o priz.ţã

-Rugaţi pe cineva să apese butonul soneriei, monitorul va suna şi

se va activa.

- (10a)Apăsaţi butonul monitorului de pe monitor pentru a vorbi

cu vizitatorul dumneavoastrăPuteţi folosi acest buton de câte ori .

doriţi să vă uitaţi afară. Dacă sunt conectate două camere de luat

vederi, puteţi apăsa din nou pentru a selecta cealaltă cameră de

luat vederiPuteţi deschide uşa de la butonul tastăAcesta . (10b).

din urmă funcţionează numai dacă este instalat un dispozitiv

electric de deschidere a uşii (excl.).

-Puteţi regal setările ecranului (luminozitate, contrast şi culoare)

şi ale sunetului (volum) apăsând butonul meniului Folosiţi (10c).

săgeţile sus şi josctare şi săgeţile stânga şi (10d) pentru sele

dreapta pentru reglare Setările sunt memorate automat..

- esc. (10Apăsaţi butonul e) pentru a ieşi din meniu sau aşteptaţi

aproximativ 60 de secunde pentru ca acesta să se închidă

automat.

Not:ă butoanele de operare se aprind când se apasă butonul

monitorului.

INDICAIIŢ

-Curăţaţi periodic ecranul cu o cârpă uscată sau cu batiste de

ştergere a ochelarilor.

-.Asiguraţi lumină sucientă în zori sau noaptea

-Agai suportul exterior pe partea de închidere a uii.ãţţş

-Testai setul înainte de asamblare i stabilii înlimile corecte de ţşţãţ

montare.

-Folosii-l ca i deschiztor de u. DB5005 (numai yal) sau ţşãşãã

DB5005L (încuietoare + clan) pentru a debloca electric ua.ţãş

-Lungii cablurile la maxim 30m cu cabluri de curent de joas ţã

tensiune (acordai atenie la culori).ţţ

KAMEROVÝ DVENÍ KOMUNIKANÍ SYSTÉMŘČ

Série VD71 je kamerový dvení komunikaní systém (interkom). řč

Zahrnuje v sob pohodlí i bezpenost. Pedbžnou komunikací s ěčřě

návštvníkem zamezíte nechtným návštvám. Systém lze snadno ěěě

nainstalovat. Navíc je možné dvee dálkov odemknout pomocí řě

elektrického otvírae dveí (není souástí dodávky). čřč

OBSAH BALENÍ (1)

a.Vnjší jednotkaě

b.Rámeek k montáži na ze/zadní plocha vnjší jednotkyčďě

c.Napájecí adaptérd.

d.Propojovací kabel

e.Vnitní prvek ř

f.Montážní plocha vnitního prvku ř

INSTALACE VNJŠÍ JEDNOTKY (a a b)Ě

-Vyberte odpovídající místo a vyvrtejte do zdi i rámu okna otvor č

pibl. 6 mm ve výšce pibl. 1,50 metr.ř1řů

-Vyvrtejte otvory 2x 6mm pro pipevnní kamery. Použijte řě

rámeek jako šablonu (2).č

-Protáhnte kabel(y) z vnjší strany dovnit, nejprve skrz základní ěěř

rámeek a pak skrz otvor (3).č

-Zajistte kameru 2 šroubky (4).ě

-Natáhnte kabely z vnjší jednotky na požadované místo ke ěě

vnitní jednotce(jednotkám).ř

-Pi propojování s monitorem použijte pouze zástrku (5). řč

PIPOJENÍ OTEVÍRAE DVÍ (není sou. dodávky)ŘČĚŘč

-Pro pipojení otvírae dveí, odíznte zástrku a pipojte kabely řčřřěčř

k otvírai dveí (6). Zámek by ml být maximálnčřěě 12V = 0,5A.

MONTÁŽ VNITNÍ JEDNOTKY (e a f)Ř

-Montáž této jednotky provádjte uvnit.ěř

-Pipevnte montážní držák (f) pomocí 4 šroub na požadované řěů

místo (pibl. 1,6m vysoko) (7).ř

-Pipojte propojovací kabel (d) k vnitní jednotky (e) a dbejte na řř

barevná oznaení (8).č

-Nakonec propojte adaptér a dbejte na jeho polaritu +/-.

-Sejmte jednotku(y) z montážní plochy (f) (9).ě

POUŽITÍ

-Vložte napájecí adaptér (c) do elektrické zásuvky.

-Jakmile nkdo stiskne tlaítko zvonku, monitor zazvoní a zapne ěč

se.

-Stisknte tlaítko monitoru, nacházející se na monitoru (10a) a ěč

mžete hovoit s návštvníkem. Toto tlaítko mžete také použít ůřěčů

kdykoliv se budete chtít podívat ven. V přěřípad, že jsou pipojeny

dv kamery, mžete tlaítko stisknout ješt jednou a zvolit ěůčě

druhou kameru. Dvee mžete otevít tlaítkem s klíem (10b). řůřčč

Druhá možnost je funkní pouze, je-li nainstalován otvíra dveí ččř

(není sou. dodávky.).č

-Stiskem tlaítka menu (10c) lze nastavit displej (jas, kontrast a č

barvu) a zvuk (hlasitost). Použijte tlaítka šipek nahoru a dol čů

(10d) pro volbu a šipky vlevo a vpravo pro nastavení. Nastavení

je automaticky uloženo.

-Stiskem tlaítka esc. (10e) ukoníte menu, nebo vykejte pčččřibl.

60 sekund, manu se automaticky vypne.

Poznámka: funkní tlaítka se po dotyku na tlaítko monitoru ččč

rozsvítí.

TIPY

-Obrazovku pravideln istte suchým hadíkem i ubrousky na ěčěřč

brýle.

-Zajistte dostatené osvtlení za šera a v noci.ěčě

-Zavste vnjší jednotku na zavírací stranu dveěěří.

-Otestujte sestavu ješt ped pipevnním a promyslete správnou ěřřě

montážní výšku.

-Používejte jej jako otvíra dveí. DB5005 (pouze západka) i čřč

DB5005L (západka + závora zámku) pro elektrické odemykání

dveí.ř

-Prodlužte kabel(y) až do maximáln 30 m pomocí slaboproudých ě

kabel (dbejte barevných oznaení).ůč

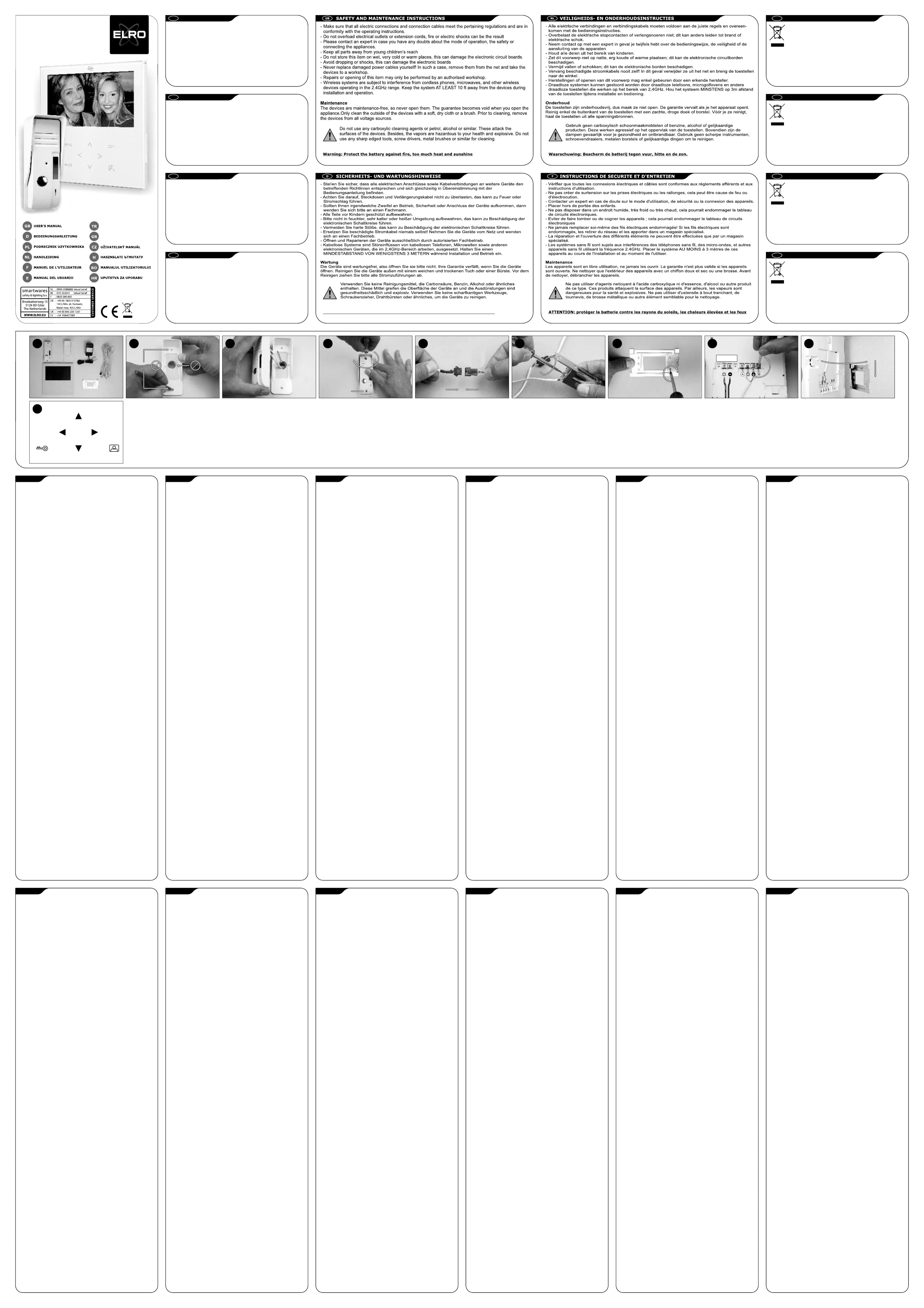

23

4

8

9

10

5

7

61

a

a

a

aa

b

b

b

bb

c

c

c

cc

d

d

d

dd

e

e

e

ee

f

f

f

ff

UP

UP

UP

UPUP

Adapter

MENUESC

10a10b

10c10e

10d

Camera

Camera

Camera

CameraCameraMonitor

Monitor

Monitor

MonitorMonitor

6mm

6mm

6mm

6mm6mm16mm

16mm

16mm

16mm16mm

VIDEO INTERFONSKI SUSTAV ZA VRATA

Vd71 serija predstavlja video isnterfonski sustav za vrata. Njime se

poboljšavaju i sigurnost i udobnost. Kontakt s posjetitljima

unaprijedd sprijecit ce dolazak neželjenih posjetitelja. Sustav se

jednostavno ugraðuje. Štoviše, postoji mogucnost daljinskog

otkljucavanja vrata uz pomoc elektricne brave (nije u kompletu).

SADRŽAJ PAKIRANJA (1)

a.Vanjska jedinica

b.Prozor za površinsku montažu/vanjska jedinica sa stražnjom

plocom

c.Adapter napajanja

d.Kabel za povezivanje

e.Unutarnja jedinica

f.Montažna ploca za unutarnju jedinicu

POSTAVLJANJE VANJSKE JEDINICE (a i b)

-Odredite prikladno mjesto za montažu i izbušite rupu od približno

16 mm u zidu ili prozorskom okviru na visini od približno 1,50

metara.

-Izbušite 2 rupice od 6 mm za ugradnju kamere. Ploèicu osnovice

koristite kao predložak (2).

-Provucite kabel (e) izvana prema unutra, prvo kroz ploèicu

osnovice, a zatim kroz otvor (3).

-Prièvrstite kameru s 2 vijka (4).

-Instalirajte kablove iz vanjske jedinice do željenog mjesta za

unutarnju jedinicu.

-Utikaè koristite samo u svrhu spajanja s monitorom (5).

PRIKLJUCIVANJE ELEKTRICNE BRAVE (nije u kompletu)

-Otvaraè vrata spojite tako da odrežete utikaè i spojite kablove na

otvaraè vrata (6). Elektricna brava smije biti za najviše 12V=

0,5A.

MONTAŽA UNUTARNJE JEDINICE (e i f)

-Ova jedinica mora se montirati u zatvorenom prostoru (unutra).

-Pomocu 4 vijka ucvrstite montažni nosac (f) na željeno mjesto

(približno 1,6 m visine) (7).

-Prikljuite spojni kabel (d) na unutarnje jedinicu (e) i obratite č

pozor na oznaivanje bojama (8).č

-Na kraju, spojite adapter vodeæi raèuna o polaritetima +/-.

-Ovjesite jedinicu (e) da visi s montažne ploce (f) (9).

KORIŠTENJE

-Utaknite elektricni adapter (c) u zidnu uticnicu.

-Neka netko pritisne prekidaè zvona - monitor æe zazvoniti i

ukljuèiti se

-Dodirnite gumb za nadzor na monitoru (10a) da bi razgovarali s

posjetiteljem Ovaj gumb možete upotrijebiti u bilo kojem

trenutku za pogled van. U sluèaju da su dvije kamere spojene,

ponovnim pritiskom odabrat æete drugu kameru. Vrata možete

otvoriti uz pomoæ gumba za kljuèeve (10b). Otvaranje radi samo

kad se montira elektrièni otvaraè vrata (nije u kompletu.).

-Zaslon (svjetlinu, kontrast i boju) i postavke zvuka (glasnoæa)

možete podesiti pritiskom na gumb izbornika (10c). Strelicama

za gore i dolje (10d) vršite odabir, a strelicama lijevo i desno

podešavanje. Postavke se pohranjuju automatski.

-Pritisnite gumb esc. (10e) za izlaz iz izbornika ili prièekajte

približno 60 sekundi za automatsko iskljuèivanje.

Napomena: Gumbi za upravljanje zasvijetlit æe nakon dodirivanja

gumba na monitoru.

SAVJETI

-Redovito èistite zaslon suhom tkaninom ili krpicama za èišæenje

stakla.

-Osigurajte dovoljan izvor osvjetljenja za vrijeme sumraka ili

tijekom noæi.

-Vanjsku jedinicu postavite na strani zatvaranja vrata.

-Provjerite komplet prije njegove montaže i odredite pravilne

visine za montažu.

-Upotreba elektricne brave: DB5005 (samo vijak zasuna) ili

DB5005L (zasun + mirni vijak) za elektricnu bravu na vratima.

-Duljina kablova iznosi maksimalno do 30 m niskonaponskih

kablova (obratite pozor na boje).

ΣΥΣΤΗΜΑΕΝ∆ΟΕΠΙΚΟΙΝΩΝΙΑΣΜΕΘΥΡΟΤΗΛΕΟΡΑΣΗ

Ησειράείναιένασύστηµαενδοεπικοινωνίαςµε VD71

θυροτηλεόρασηΒελτιώνειτηνάνεσηκαιτηνασφάλειάσαςΗ. .

επαφήµετονεπισκέπτησαςεκτωνπροτέρωνπρολαµβάνειτους

ανεπιθύµητουςΤοσύστηµαπαρέχειεύκοληεγκατάστασηΕπιπλέον. . ,

µπορείτεναξεκλειδώσετετηνπόρταµετηλεχειρισµόµετο

µηχανισµόηλεκτρικούανοίγµατοςδενπεριλαµβ ( .).

ΠΕΡΙΕΧΟΜΕΝΑΤΗΣΣΥΣΚΕΥΑΣΙΑΣ (1)

a. Εξωτερικήµονάδα

b. / Πίσωπλάκαπλαίσιοεπιφάνειαςεγκατάστασηςεξωτερικής

µονάδας

c. Ηλεκτρικόςπροσαρµογέας

d. Καλώδιοσύνδεσης

e. Εσωτερικήµονάδα

f. Πλάκαεγκατάστασηςεσωτερικήςµονάδας

ΕΓΚΑΤΑΣΤΑΣΗΕΞΩΤΕΡΙΚΗΣΜΟΝΑ∆ΑΣκαι (a b)

- 16 Καθορίστετοκατάλληλοσηµείοκαιανοίξτεµίατρύπαπερίπου

χιλιοστώνστοντοίχοήστοπλαίσιοτουπαραθύρουσεύψος

περίπουµέτρου 1, 50 .

- 2 6 . Ανοίξτετρύπεςχιλιοστώνγιανατοποθετήσετετηνκάµερα

Χρησιµοποιήστετηνπλάκαβάσηςωςοδηγόεφαρµογής (2).

- , Οδηγήστετακαλώδιααπόέξωπροςταµέσαπρώτααπότην

πλάκαβάσηςκαιέπειτααπότηντρύπα (3).

- 2 (4).Ασφαλίστετηνκάµεραµεβίδες

- Τοποθετήστετακαλώδιααπότηνεξωτερικήµονάδαστο

επιθυµητόσηµείοτηςεσωτερικήςµονάδας .

- Χρησιµοποιήστετονακροδέκτηµόνογιατησύνδεσηµετην

οθόνη (5).

ΣΥΝ∆ΕΣΗΜΗΧΑΝΙΣΜΟΥΑΝΟΙΓΜΑΤΟΣΠΟΡΤΑΣδεν (

περιλαµβάνεται)

- , Γιατησύνδεσητουµηχανισµούανοίγµατοςπόρταςκόψτετον

ακροδέκτηκαισυνδέστετακαλώδιαµετοµηχανισµόανοίγµατος

πόρταςΗλειτουργίακλειδώµατοςµπορείναείναιέωςκαι (6).

12V= 0,5A.

ΣΥΝΑΡΜΟΛΟΓΗΣΗΕΣΩΤΕΡΙΚΗΣΜΟΝΑ∆ΑΣκαι (e f)

- . Ηεγκατάστασηαυτήςτηςµονάδαςπρέπειναγίνειεντός

- (f) 4 Σταθεροποιήστετηβάσητοποθέτησηςµεβίδεςστο

επιθυµητόσηµείοπερίπουσεύψοςµέτρου ( 1, 60 (7).

- (d) (e) Συνδέστετοκαλώδιοσύνδεσηςστηνεσωτερικήµονάδα

καιδώστεπροσοχήστιςχρωµατικέςενδείξεις (8).

- , Τέλοςσυνδέστετονπροσαρµαγέακαιπροσέξτετηνπολικότητα

+/-.

- (e) (f) (9).Κρεµάστετηµονάδααπότηνπλάκατοποθέτησης

ΧΡΗΣΗ

- (c) .Εισάγετετονηλεκτρικόπροσαρµογέασεµίαέξοδοτουτοίχου

- , Ζητήστεαπόκάποιονναχτυπήσειτοκουδούνιηοθόνηθα

ηχήσεικαιθαενεργοποιηθεί .

- (10a) Πατήστετοκουµπίτηςοθόνηςγιαναµιλήσετεµετον

επισκέπτηΜπορείτεεπίσηςναχρησιµοποιήσετεαυτότοκουµπί.

οποιαδήποτεστιγµήεπιθυµείτενακοιτάξετεέξωΣτηνπερίπτωση .

πουείναισυνδεδεµένεςδύοκάµερεςµπορείτεναπατήσετεξανά ,

γιαναεπιλέξετετηνάλληκάµεραΜπορείτεναανοίξετετην .

πόρταµετοκουµπίτουκλειδιούΑυτόλειτουργείµόνοαν (10b).

έχειεγκατασταθείηλεκτρικόςµηχανισµόςανοίγµατοςπόρταςδεν (

περιλαβάνεται).

- Μπορείτεναπροσαρµόσετετιςρυθµίσειςτηςοθόνης

(, ) () φωτεινότητααντίθεσηκαιχρώµακαιτουήχουένταση

πατώνταςτοκουµπίτουµενούΧρησιµοποιήστεταάνωκαι (10c).

κάτωβέληγιαναεπιλέξετεκαιταβέληαριστεράκαιδεξιά (10d)

γιαναρυθµίσετεΟιρυθµίσειςθααποθηκευτούναυτόµατα . .

- (10e) Πατήστετοκουµπίγιαναβγείτεαπότοµενούήπεριµένετε

περίπουδευτερόλεπταγιανακλείσειαυτόµατα 60 .

Σηµείωση: τακουµπιάλειτουργίαςθαανάψουνµετοπάτηµατου

κουµπιούτηςοθόνης .

ΣΥΜΒΟΥΛΕΣ

- Καθαρίζετετακτικάτηνοθόνηµεέναστεγνόύφασµαή

µαντηλάκιαγιαγυαλιά .

- .Εξασφαλίστεεπαρκήφωτισµόστοηµίφωςκαιτηνύχτα

- Κρεµάστετηνεξωτερικήµονάδαστηνπλευράκλεισίµατοςτης

πόρτας.

- ∆οκιµάστετηµονάδαπριντησυναρµολόγησηκαικαθορίστετα

σωστάύψητοποθέτησης .

- : DB5005 ( Χρήσηωςµηχανισµόςανοίγµατοςπόρταςµόνο

γλωττίδαήγλωττίδασύρτηςγιατοηλεκτρικό) DB5005L ( + )

ξεκλείδωµατηςπόρτας .

- 30 Μέγιστηεπιµήκυνσητωνκαλωδίωνέωςκαιµέτραµεκαλώδια

χαµηλήςτάσηςπροσέξτεταχρώµατα ( ).

GÖRÜNTÜLÜ KAPI NTERKOM SSTEM İİİ

Vd71 serisi görüntülü kap interkom sistemidir. Rahatlk ve güvenlii ıığ

arttrr. Ziyaretçinizle temasa geçerek istenmeyen ziyaretçileri ıı

önceden engeller. Sistemin kurulumu kolaydr. Ayrca, elektrikli kap ııı

otomat ile (hariçtir) uzaktan kapy açmanz mümkündür. ıııı

PAKET ÇER (1)İİĞİ

a.D mekan ünitesiış

b.Yüzeye montaj pencere/arka plaka d mekan ünitesiış

c.Güç adaptörü

d.Balant kabloğı

e.ç mekan aksam İı

f.ç mekan aksam balant plakas İığıı

DI MEKÂN ÜNTES KURULUMU (a ve b)Şİİ

-Uygun noktay belirleyin ve duvara veya pencere pervazna ıı

yerden 1.50 metre kadar yükseklikte 16mm civar bir delik açn.ıı

-Kameray monte etmek için 2x 6mm delik açn. Taban plakay ııı

şııablon (2) olarak kullannz.

- Dtan içe doru, kablolar önce taban plakadan daha sonra ışğı

delikten geçiriniz (3).

- Kameray 2 vida ile balaynz (4).ığıı

-Kablolar d aksamdan iç aksamn istenilen noktasıışıına çekiniz.

- Sadece monitöre balant için  kullannz (5). ğışıı

KAPI OTOMATI BALANTISI (dâhil deildir)Ğğ

-Kap otomatn balamak için i kesip kablolarııığşııı kap otomatna

balaynz (6). Kilit en fazla 12V= 0.5A olabilir.ğıı

İÇ MEKÂN KUTU MONTAJI (e ve f)

-Bu ünitenin montaj mutlaka iç mekâna yaplmaldr. ıııı

-Balant parçasn (f) 4 vida ile istenilen noktaya taknz (yaklak ğııııışı

1.6m yükseklikte) (7).

-Balant kablosunu (d) iç mekan ünitesine (e) balaynz ve renk ğığıı

iaretlerine dikkat ediniz (8).ş

- Son olarak, adaptörü balaynz ve +/- kutuplara dikkat ediniz.ğıı

-Kutuyu (e) montaj plakasndan (f) asnz (9).ııı

KULLANIM

-Güç adaptörünü (c) duvar çkna taknz.ıışııı

-Zile birisi bastnda, monitör çalacak ve açlacaktr.ığııı

- Konuunuzla konuğşmak için monitör üzerindeki monitör

dümesine basn (10a). Bu dümeyi dar bakmak istediiniz ğığışığ

herhangi bir zamanda da kullanabilirsiniz. Eer iki kamera ğ

balysa, dier kameray seçmek için tekrar basabilirsiniz. Kapy ğığııı

anahtar dümeyle açabilirsiniz (10b). kincisi sadece elektrikli ğİ

kap otomat (hariçtir) kurulu ise çalr. ııışı

- Ekran (parlaklk, kontrast ve renk) ve ses (volüm) ayarlarn ııı

menü dümesine (10c) basarak yapabilirsiniz. Seçmek için ğ

yukar-aa oklar (10d) ve ayarlamak için sa-sol oklar ışğıığı

kullannz. Ayarlar otomatik olarak kaydedilir. ıı

- Menüden çkmak için esc. dümesine (10e) basnz veya otomatik ığıı

olarak kapanmas için yaklak 60 saniye bekleyiniz.ışı

Not: monitör dümesine basldnda operasyon dümeleri ğıığığ

yanacaktr.ı

ÖNERLERİ

-Ekran düzenli olarak kuru bir bez veya gözlük temizleyicilerle ı

temizleyiniz.

- Alacakaranlkta ve gece yeterli aydnlatma salaynz.ıığıı

- D mekân kutusunu kapnn kapand tarafa asnz. ışııığııı

-Kurmadan önce seti kontrol ediniz ve doru montaj ğ

yüksekliklerini belirleyiniz.

-Kap otomat olarak: kapy otomatik olarak açmak için DB5005 ıııı

(sadece dilli kilit) veya DB5005L (dilli + silindirli kilit) kullannz. ıı

-Kablo(lar) maksimum 30m uzatnz, düük gerilimli akm ııışı

kablolar (renklere dikkat ediniz) kullannz.ııı

VD71

VIDEO DOOR INTERCOM

?G????????

HIZLI KLAVUZ

NL

D

F

Correct Disposal of This Product (Waste Electrical & Electronic

Equipment) (Applicable in the European Union and other European

countries with separate collection systems)

This marking shown on the product or its literature, indicates that it should not

be disposed with other household wastes at the end of its working life. To

prevent possible harm to the environment or human health from uncontrolled

waste disposal, please separate this from other types of wastes and recycle it

responsibly to promote the sustainable reuse of material resources.Household users should contact

either the retailer where they purchased this product, or their local government oce, for details of

where and how they can take this item for environmentally safe recycling. Business users should

contact their supplier and check the terms and conditions of the purchase contract. This product

should not be mixed with other commercial wastes for disposal.

* Always throw empty batteries to the battery recycling bin.

* If the battery is built-in inside the product, open the product and remove the battery.

Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in

den Ländern der Europäischen Union und anderen euroäischen

Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt

an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen

Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt

von anderen Abfällen, um der Umwelt bzw. Der menschlichen Gesundheit nicht durch

unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige

Wiederverwertung von stoichen Ressourcen zu fördern.Private Nutzer sollten den Händler, bei dem

das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu

bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.Gewerbliche Nutzer sollten

sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses

Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

* Werfen Sie leere Batterien immer in die Batterie-Recycling Behälter.

*Wenn die Batterie ist eingebaut in das Gerät, önen Sie das Gerät um den

Batterie zu entfernen.

Correcte verwijdering van dit product (elektrische & elektronische

afvalapparatuur)

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt

erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het

einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de

menselijke gezondheid door ongecontroleerde afvalverwijdering te

voorkomen, moet u dit product van andere soorten afval scheiden en op een

verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt

bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product

hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product

milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun

leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet

niet worden gemengd met ander bedrijfsafval voor verwijdering.

* Lever lege batterijen altijd in bij een van de daarvoor bestemde inzamelpunten.

*Als de batterij is ingebouwd in het product, open het en verwijder de batterij.

Comment éliminer ce produit (déchets d’équipements électriques et

électroniques) (Applicable dans les pays de l’Union Européen et aux

autres pays européens disposant de systémes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être

éliminé en n de vie avec les autres déchets ménagers. L’élimination

incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la

santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon

responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les

particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner

auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit an qu’il soit

recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et

à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres

déchets commerciaux.

* Merci de jeter les piles vides dans les emplacements de recyclage prévus à cet eet.

*Si la pile est encastré à l'intérieur du produit, ouvrez le produit et retirez la pile.

GB

Camera: ¼ CMOS

Lens: F4.9mm

Camera angle: 50 degrees

Screen size: 7 inch

Video system: PAL

Power supply: 15 volt DC 1A

Outdoor unit: IP44

Maximal cable length: 30 meter (0.3mm2)

Dooropener output: 12volt DC 500mA max.

Temperature: - 20 till +50C°

Kamera:CMOS ¼

Objektiv:F4.9mm

Kamerawinkel:50 Grad

Bildschirmgröße:7 Inch

Video-System:PAL

Stromversorgung:15 Volt DC 1A

Außengerät:IP44

Maximal Kabellänge:30 Meter (0.3mm2)

Türöner-Ausgang:12 Volt DC 500mA max.

Temperatur:- 20 bis +50C°

Camera:¼ CMOS

Lens:F4.9mm

Camera hoek:50 graden

Schermgrootte:7 inch

Video systeem:PAL

Voeding:15 volt DC 1A

Buitenunit:IP44

Maximale kabellengte:30 meter (0.3mm2)

Deuropener uitgang:12volt DC 500mA max.

Temperatuur:- 20 tot +50C°

Appareil photo: CMOS ¼

Objectif: F4.9mm

Angle de la caméra: 50 degrés

Taille de l'écran: 7 pouces

Système vidéo: PAL

Alimentation: 15 V DC 1A

Unité extérieure: IP44

Longueur maximale de câble: 30 mètres (0.3mm2)

Sortie Dooropener: 12 volts DC 500mA max.

Température: - 20 jusqu'à +50C°

SPECIFICATIONS

GB

TECHNISCHE DATEN

SPECIFICATIES

CARACTÉRISTIQUES

D

NL

F

Warnung: Schützen Sie den Batterie vor Feuer, zu viel Wärme und Sonnenschein

Warning: Protect the battery against re, too much heat and sunshine

Produktspecifikationer
