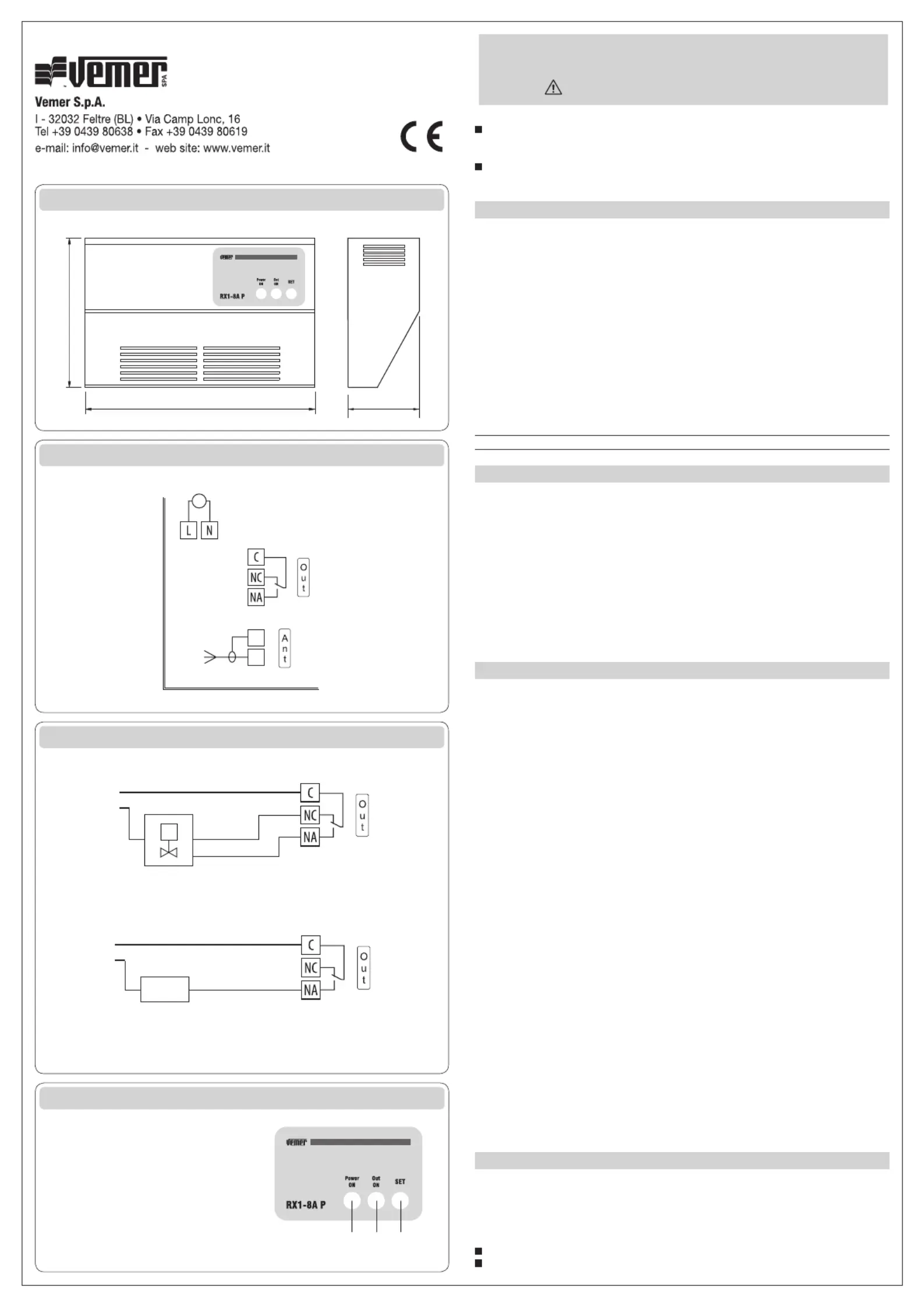

Sida 1/3

V3IS00689-010

Mod. RX1-8A P

Dimensioni

Schema di collegamento

Esempi di collegamento

LOAD

Pompe di circolazione,

bruciatori, elettrovalvole.

Valvole motorizzate.

Manuale d’Uso

Attuatore remoto RX1-8A P

Leggere attentamente tutte le istruzioni

L’attuatore remoto è un dispositivo elettonico automatico di comando con RX1-8A P

montaggio indipendente per gli apparecchi di climatizzazione; è progettato per la ricezione

dei segnali via radio provenienti dai termostati e cronotermostati della gamma Vemer.

Esegue azioni di tipo 1B ed è destinato ad operare in ambiente domestico e similare con

categoria di sovratensione III e grado di inquinamento normale (EN 60730-1).

AVVERTENZE DI SICUREZZA

Durante l’installazione ed il funzionamento del prodotto è necessario rispettare

le seguenti indicazioni:

1) Il prodotto deve essere installato da personale qualiﬁcato

2) Prima di accedere ai morsetti assicurarsi che i conduttori elettrici non siano in

tensione

3) Non alimentare o collegare il prodotto se qualche parte di esso risulta

danneggiata

4) Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo

strumento

5) Nell’impianto elettrico dell’ediﬁcio in cui lo strumento va installato deve essere

presente un interruttore e un dispositivo di protezione dalle sovracorrenti.

6) Lo strumento deve essere installato e messo in funzione in conformità con la

normativa vigente in materia di impianti elettrici

7) Dopo l’installazione deve essere garantita la inacessibilità ai morsetti di

collegamento senza l’uso di appositi utensili.

Codice Modello Descrizione

VE471900 RX1-8A P Attuatore remoto da parete

CARATTERISTICHE TECNICHE

• Alimentazione:230VCA(-15%/+10%)50/60Hz

• Assorbimento:2W(3VA)

• Uscite:

 -3morsetti(Out)perrelèconcontattoinscambioda8A/250Vacconcaricoresistivo

 -2morsetti(Ant)perantennaperricezionesegnale

• Morsettierapercaviconsezionemassimadi1,5mm

• Temperaturadifunzionamento:0°C÷50°C

• Temperaturadiimmagazzinamento:-10°C÷70°C

• Umiditàdifunzionamento:20-90%noncondensante

• Installazionedaparete

• Gradodiprotezione:IP40

• Isolamento:rinforzatotrapartiaccessibilie(frontale)tuttiglialtrimorsetti

• Frequenzadifunzionamento:433,92MHz

UTILIZZO

FUNZIONAMENTO

• All’accensioneilLEDrossoemette2lampeggidelladuratadimezzosecondo(sequenzadi

accensione).

• Terminatalasequenzadiaccensione,vieneaccesoilLEDverdepersegnalareil

funzionamentonormaledeldispositivoevieneaccesoilLEDrossopersegnalarelostato

corrispondente del canale (acceso = ON).

• L’attuazione(commutazioneON/OFFdelrelè)richiestadaitermostatiecronotermostati

Vemer può avvenire solamente dopo la conﬁgurazione del canale.

• L’interruzionedelcollegamentoradioperpiùdi15minutifratrasmettitoreericevitore

disattivailrelèefalampeggiareilledrosso.Ilripristinoèautomatico.

Conﬁgurazione del canale

° Duranteilfunzionamentonormale,premereiltastoSETperalmenotresecondi

perentrareinmodalitàdicongurazione.InquestamodalitàèspentoilLEDverde,

mentrelampeggiailLEDrosso.

° Lostrumentorimaneinmodalitàcongurazioneperuntempomassimodi60

secondi entro il quale l’attuatore deve ricevere una stringa di conﬁgurazione (vedere le

istruzionideitermostatie/ocronotermostatiperlamodalitàdiinviodellastringa).

° Allaricezionedellastringa,ilcanalerisultaconguratoel’attuatoreriprendeil

funzionamentonormale.

° Perricongurareilcanale,ripeterelaprocedura.

• Percancellarelacongurazionedelcanale,entrareinmodalitàdicongurazioneconil

tastoSET,quindipremereiltastoSETperalmenotresecondinchènonsiriaccendeil

LEDverde.

Ogni nuova conﬁgurazione cancella la conﬁgurazione precedente.

Sostituzione antenna

 Lostrumentomontaalpropriointernoun’antennagiàcablata(collegataaimorsetti

Ant)perlaricezionedelsegnaledaltermostato/cronotermostato.Qualoraquestanonsia

sufcientearicevereilsegnaleèpossibilesostituirlaconun’altraantennaconguadagno

maggiore acquistabile separatamente (cod. VE017000).

Perlasostituzioneprocederecomesegue:

° togliere alimentazione allo strumento;

° aprire lo strumento rimuovendo la vite posta sul lato in basso

° svitareimorsetti(Ant),scollegarel’antennaindotazioneecollegarel’antenna

acquistata separatamente.

NORME DI RIFERIMENTO

LaconformitàalleDirettiveComunitarie:

2006/95/CE(BassaTensione)

2004/108/CE(E.M.C.)

1995/5/CE(R&TTE)

èdichiaratainriferimentoalleseguentiNormearmonizzate:

Sicurezza: CEIEN60730-1eCEIEN60730-2-9

Compatibilità elettromagnetica: EN301489-1/3eEN300220-1/2.

CHIUDE

APRE

116 36

75,3

Indicazioni e comandi

①–LEDverdedisegnalazionedellostatodi

funzionamento

②–LEDrossodisegnalazionestatorelè

③–TASTOSETdiprogrammazioneereset

del canale ① ② ③

Mod. RX1-8A P

User Manual

REMOTE ACTUATOR MODEL RX1-8A P

Read all the instructions carefully

Theremoteactuator

RX1-8A P

is an electronic independently mounted automatic

controlforheatingandairconditioningapplications,designedforcomunicationsinthe

rangeofVemerthermostatandprogrammablethermostatviaradiofrequency

Itprovidesatype1Bactionsanditisdesignedforhouseholdandsimilarusewith

overvoltage category III and normal pollution level (EN 60730-1).

SAFETY WARNINGS

During product installation and operation, the following safety instructions

should be respected:

1) The instrument should be installed by qualiﬁed personnel

2) Before touching the terminals, make sure there is no power supply to the electric

wires

3) Do not power or connect the instrument if any part of it is damaged

4) Follow the connection diagrams descripted on this manual and over the

instrument

5) The electrical system of the building in which the instrument is to be installed

should have a switch and a protective device against over-currents.

6) The instrument must be installed and activated in compliance with current

electric systems standards

7) After installation, inaccessibility to the connection terminals without appropriate

tools must be granted.

Code Model Description

VE471900 RX1-8A P Wallmountingremoteactuator

CARACTÉRISTIQUES TECHNIQUES

• Powersupply:230VAC(-15%/+10%)50/60Hz

• Absorption:2W(3VA)

• Outputs:

 -3terminals(Out)foroutputrelay8A/250Vac(resistiveload)

 -2terminals(Ant)forantenna

• Terminalsfor1.5mm

2 cable section

• Operatingtemperature:0°C÷50°C

• Storagetemperature:-10°C÷70°C

• Relativehumidity:20÷90%non-condensing

• Wallmounting

• Protectiondegree:IP40

• Insulation:reinforcedamongaccessibleparts(frontal)andallotherterminals

• Operatingfrequency:433,92MHz

USE

OPERATION

• Instartingphase,theredLEDashesestwiceforsomeseconds(switchingon-sequence).

• Attheendoftheswitchingon-sequence,thegreenLEDsignalnormaldeviceoperation

andtheredLEDrelaystatus(lighton=relayON).

• Theremotecontrol(relaycommutationON/OFF)requestfromthermostatsand

programmablethermostatstakeplaceonlyafterchannelsetting-up.

• Theradioconnectionbreakdownformorethan15minutesbetweenthetransmitterand

thereceiverdisconnectstherelayandtheredLEDlightened.Restoreofoperationsis

automatic.

Channel setting-up

° Duringnormaloperation,presstheSETkey-buttonforalmostthreesecondstoenter

inmodality-conguration.GreenLEDswitch-off,redLEDash.

° Theappliancekeeponmodality-congurationforamaximumof60seconds

withintheactuatorshouldreceiveastringconguration(seethermostatsand/or

programmablethermostatsinstructionsforstringstart-upmodality).

° Onreceiptofstring,channelissetted-upandtheactuatorisonstandardfunctioning.

° Forre-settingup,repeatingtheprocedure.

• Toresetchannelsetting-up,plugintocongurationmodalitywithSETbutton,thenpush

thesameoneforthreesecondsandwaitforgreenledswitchingon.Anewchannelsetting

up cancels the previous conﬁguration.

Antenna replacement

 Theinstrumentissuppliedwithawiredantenna(connectedtotheterminalsAnt)forthe

receivingofthesignalfromthethermostat/programmablethermostat.Ifthisoneisnot

sufcienttoreceivethesignalit’spossibletoreplaceitwithanotherantennawithgreater

gain:youcanbuyitseparately(codeVE017000)

 Forthereplacementproceedasfollows:

° toswitchoffthepowersupply;

° toopentheinstrumentbyremovingthesidescrewatthebottom

° tounscrewtheterminals(Ant),todisconnectthesuppliedantennaandtoconnectthe

antenna you buyed separately.

STANDARDS REFERENCE

ConformitywithEUDirectives:

2006/95/EC (LowVoltage)

2004/108/EC (E.M.C.)

1995/5/EC(R&TTE)

isdeclaredwithreferencetothefollowingstandards:

Safety: EN60730-1andEN60730-2-9

Electromagnetic compatibility: EN301489-1/3andEN300220-1/2.

V3IS00689-010

Dimensions

Connection diagram

Connection examples

LOAD

Circulation pumps,

burners, solenoid valves.

Motor-operated valves.

OPEN

116 36

75,3

Display and controls

①–GreenLEDoperationfunction

②–RedLEDrelayfunction

③–ResetandprogrammationSET

BUTTON

① ② ③
