Sida 1/4

4x4 4K HDR HDBaseT Matrix Kit with HDCP 2.2

MXV-0404-H2A-KIT

Quickstart Guide

MXV-0404-H2A-KIT Quickstart Guide | 190219

UK: +44 (0) 1793 230 343 | ROW: 844.280.WYRE (9973)

support@wyrestorm.com

1 of 4

WyreStorm recommends reading through this document in its entirety to become familiar with the product’s features prior to starting the

installation process.

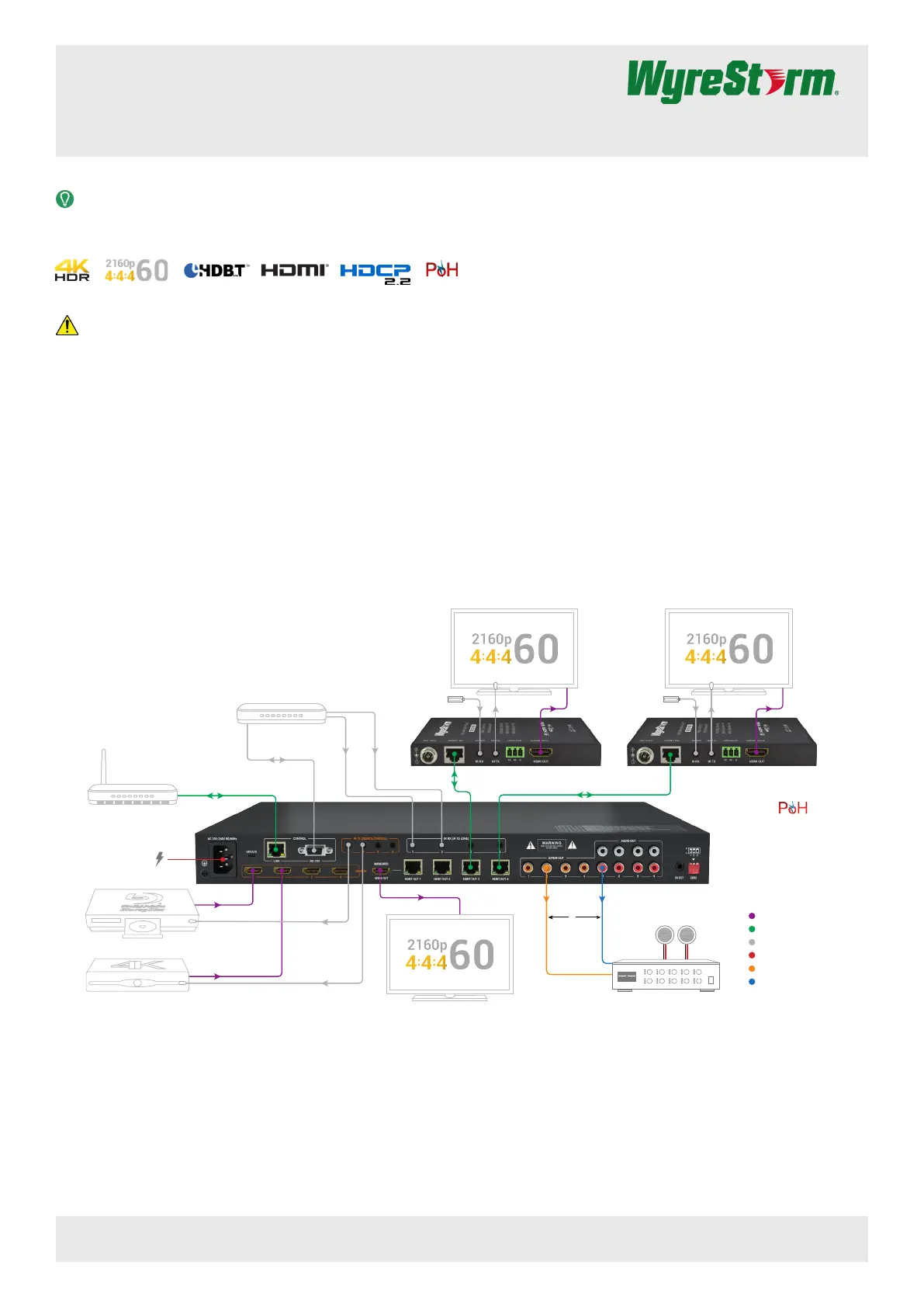

Basic Wiring Diagram

IMPORTANT! Installation Requirements

• Visit the product page to download the latest rmware, document version,

additional documentation, and conguration tools.

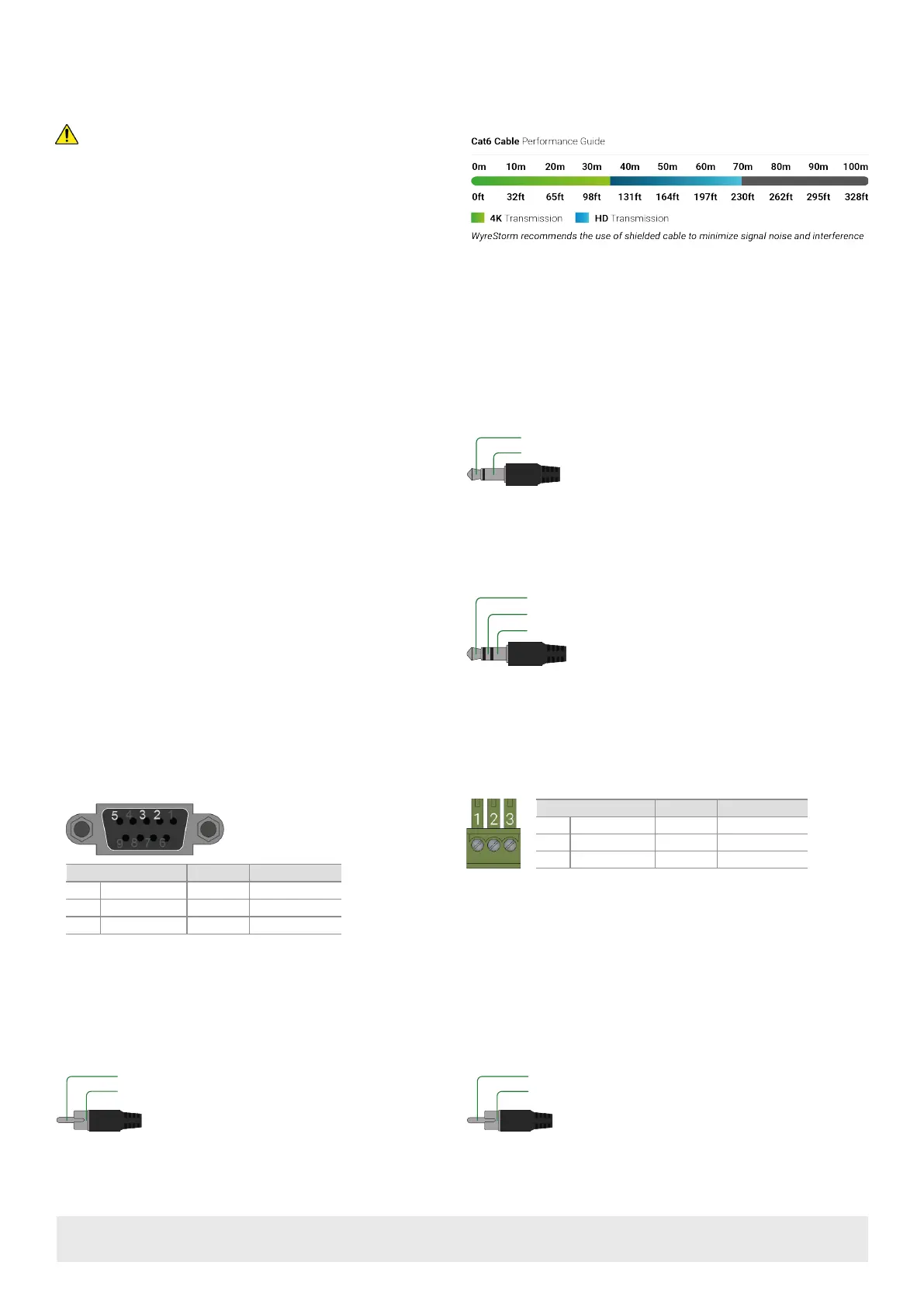

• Read through the Wiring and Connections section for important wiring

guidelines before creating or choosing premade cables.

• While this product supports CEC, WyreStorm cannot guarantee

compatibility with all forms of CEC communication.

In the Box

1x MXV-0404-H2A-KIT Matrix

4x MXV-0404-H2A-KIT Receivers

1 x AC Power Cord with EU pins

1 x AC Power Cord with US pins

1 x AC Power Cord with UK pins

1 x AC Power Cord with AU pins

1x IR Remote

4x IR Emitter

4x IR Receiver

1x IR Receiver for Matrix IR Ext.

2x Matrix Mounting Brackets with screws

8x Receiver Mounting Brackets with screws (2 per RX)

1x Quickstart Guide (this document)

HDMI to display

IR TXIR RX

HDMI from source

IR TX

HDMI to display

LAN Cat6a/7

AC Mains

Power

Cat6a/7

Display Mirrored to

HDBaseT Output

Blu-ray Player

Satellite Box

MXV-0404-H2A-KIT (Receiver) MXV-0404-H2A-KIT (Receiver)

Ampliﬁer

Matrix Control Only

IRIR

Control System

CAB-IR-LINK (Sold Separately)

Wireless Router

MXV-0404-H2A-KIT

(Matrix)

Receivers

KEY

HDMI

HDBaseT / Ethernet

Control

Power

Digital Audio

Analog Audio

HDMI to display

IR TXIR RX

Produktspecifikationer

Varumärke:	WyreStorm
Kategori:	AV förlängare
Modell:	MXV-0404-H2A-KIT
Vikt:	4060 g
Bredd:	440 mm
Djup:	300 mm
Höjd:	43.5 mm
Videolägen som stöds:	1080p, 2160p
Maximal upplösning:	4096 x 2160 pixlar
Ljudsystem:	Flerkanalig
Strömförbrukning (max):	85 W
HDCP:	Ja
HDMI-version:	2.0
Modell:	Sändare och mottagare för AV-utrustning
Ljudutgångskanaler:	5.1 kanaler
HDBaseT-certifierad:	Ja
Bandbredd:	9.2 Gbit/s
RJ-45 utgångsportar:	8
HDCP-version:	2.2
Antal HDMI-utgångar:	4
RJ-45 ingångsportar:	4
HDBaseT-port:	Ja
Strömförbrukning (mottagare) (max):	8 W
Kabeltyper som stöds:	Cat6, Cat6a, Cat7, HDMI
Produktens färg:	Svart
Temperatur vid drift:	0 - 45 ° C
Temperaturintervall (förvaring):	-20 - 70 ° C
Intervall för relativ operativ luftfuktighet:	10 - 90 %
Fuktighet (förvaring):	10 - 90 %
Hållbarhetscertifiering:	RoHS
AC-inspänning:	100 - 240 V
Anslutningsteknologi:	Kabel
Nätverksansluten (Ethernet):	Ja
Växelström Frekvens:	50 - 60 hz
Max uppdateringsfrekvens:	60 hz
Maximal överföringshastighet avstånd:	70 m
Fjärrstyrd IR-utgång:	5
Mottagarvikt:	240 g
Mottagare (B x D x H):	136.4 x 74.2 x 15.2 mm
HDMI-in:	9
Fjärrstyrd (IR) ingång:	6
RS-232-ingångar:	2
Stöd för Consumer Electronics Control (CEC):	Ja
EDID (Extended display identification data):	Ja
