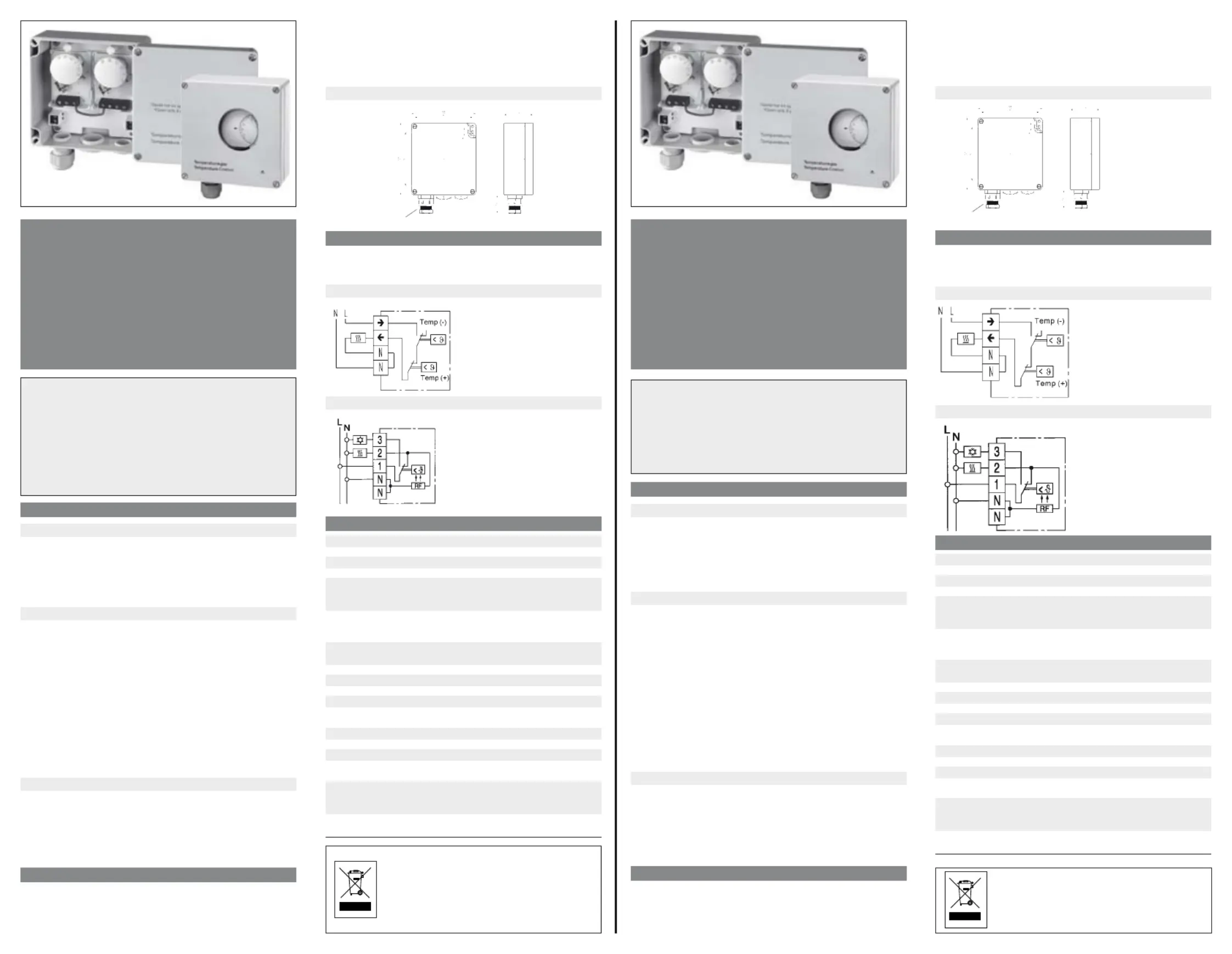

Sida 1/2
U 468 931 002 997-4
Bei Außenmontage ist die Nordseite des Gebäudes vorzuzie-
hen. Ist das nicht möglich, muß als Schutz gegen direkte
Sonneneinstrahlung ein Abschirmblech montiert werden.
Achtung! Bei Einsatz des Reglers DTR-E 3102 für die
Dachrinnenbeheizung Montage immer außen.
Maßzeichnung
3. Anschlußschaltbilder
Bitte unbedingt die technischen Daten auf Schaltbild im
Deckel des Gerätes beachten. Anschluß nach folgenden
Schaltbildern vornehmen:
Typ DTR-E 3102
AC 250 V 16 (4) A
Typ FTR-E 3121
Klemme 1–2: Heizen
AC 250 V 16 (4) A
Klemme 1–3: Kühlen
AC 250 V 5 (2) A
4. Technische Daten
Artikelnummer DTR-E 3102 FTR-E 3121
EDV-Nr. 191 5901 90900 191 5701 59900
Temperaturbereich –20 bis 25°C –20 bis 35°C
Betriebsspannung AC 230 V AC 230 V
Schaltstrom bei AC 250 V 16 (4) A –
Heizen (Klemme 1-2) – 16 (4) A
Kühlen (Klemme 1-3) – 5 (2) A
Schaltleistung (kW) 3,6 –
Heizen (Klemme 1-2) – 3,6
Kühlen (Klemme 1-3) – 1,1
Kontakt 1 Öffner 1 Wechsler
(Sprungkontakt) 1 Schließer
Zul. Temperatur (°C) –25…T55 –25…T55
Schalttemperaturdifferenz 1-3 K 1-3 K
Thermische Rückführung – serienmäßig
Temperatureinstellung unter dem Gehäusedeckel
Schutzart Gehäuse IP 65 IP 65
nach DIN 40 050
Zul. rel. Raumfeuchte max. 95%, nicht kondensierend
Verschmutzungsgrad 2 2
Bemessungsstoßspannung 4 KV 4 KV
Temperatur für die
Kugeldruckprüfung 75 ± 2 °C 75 ± 2 °C
Spannung und Strom für
Zwecke der EMV
Störaussendungsprüfungen 230 V; 0,1A 230 V; 0,1 A
Energie-Klasse I = 1% I = 1%
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
1 Kabelverschraubung M 20x1,5 für Kabel-
durchmesser 8- 10 mm lose mit
g
eliefert
M25 x1,5
M20 x1,5
Blindstopfen
1. Purpose of application
Type DTR-E 3102
This unit is used for cost-saving control of eaves gutter heat-
ing. The critical temperature range is recorded exactly by two
controllers, so that the heating is only in operation, when there
is really the danger of freezing wetness.
Functional example of Type DTR-E 3102
Setting the controller with the „Temp (+)“: +5°C (above this
thawing). On the temperature dropping to +4°C the heating is
switched on.
Setting the controller with the „Temp (-)“: –5°C. On the tem-
perature dropping the heating is switched off Ice and snow are
dry, there is no melted snow and ice that could freeze.
When the temperature rises to –4°C, the heating is switched
on again.
The heating is, therefore, only operated for the range critical
for the eaves gutter of –5°C to +5°C.
Types FTR-E 3121
These units are used for controlling the heating or ventilators
in moist or dusty rooms, e.g. garages, storage rooms, wash-
rooms, stables, glasshouses, etc.
2. Mounting
The location for mounting should be selected in such a man-
ner that the unit is not subject to a constant draught or heat
radiation and where unhindered air circulation is ensured.
Mounting height is approx. 1,6 m.
The north side of the building should be preferably used for
mounting outside. Should this not be possible, then a sreen
shielding should be mounted as protection against direct -
sunlight.
Caution: Only outside mounting for the unit DTR-E 3102 is
used for eaves gutter heating
Dimensioned drawing
3. Connection diagrams
Please pay close attention to the technical data on the con-
nection diagram in the unit’s cover. Make connections accord-
ing to the following diagrams.
Type DTR-E 3102
AC 250 V 16 (4) A
Types FTR-E 3121
Terminal 1–2: Heating
AC 250 V 16 (4) A
Terminal 1–3: Cooling
AC 250 V 5 (2) A
4. Technical data
Type DTR-E 3102 FTR-E 3121
Ref. No. 191 5901 90900 191 5701 59900
Temperature range –20 to 25°C –20 to 35°C
Operating voltage AC 230 V AC 230 V
Switch. current at AC 250 V 16 (4) A –
Heating (terminal 1-2) – 16 (4) A
Cooling (terminal 1-3) – 5 (2) A
Switching capacity (kW) 3,6 –
Heating (terminal 1-2) – 3,6
Cooling (terminal 1-3) – 1,1
Contact 1 n/c 1 c/o
1 n/o
Adm. ambient temperature –25…T55 –25…T55
Switch temp. diff. 1-3K 1-3 K
Acceleration – included
Temperature setting under the housing cover
Protective system IP 65 IP 65
DIN 40 050
Rel. humidity max. 95% without condensation
Pollution degree 2 2
Rated impulse voltage 4 KV 4 KV
Ball pressure test temperature 75 ± 2 °C 75 ± 2 °C
Voltage and Current for the for purposes
of interfernce measurements 230 V; 0,1 A 230 V; 0,1 A
Energy class I = 1 % I = 1%
(acc. EU 811/2013, 812/2013, 813/2013, 814/2013)
1 cable fitting M20x1,5 for cable diameter
8-10 mm supplied loosely
M2 5x 1,5
M2 0x 1,5

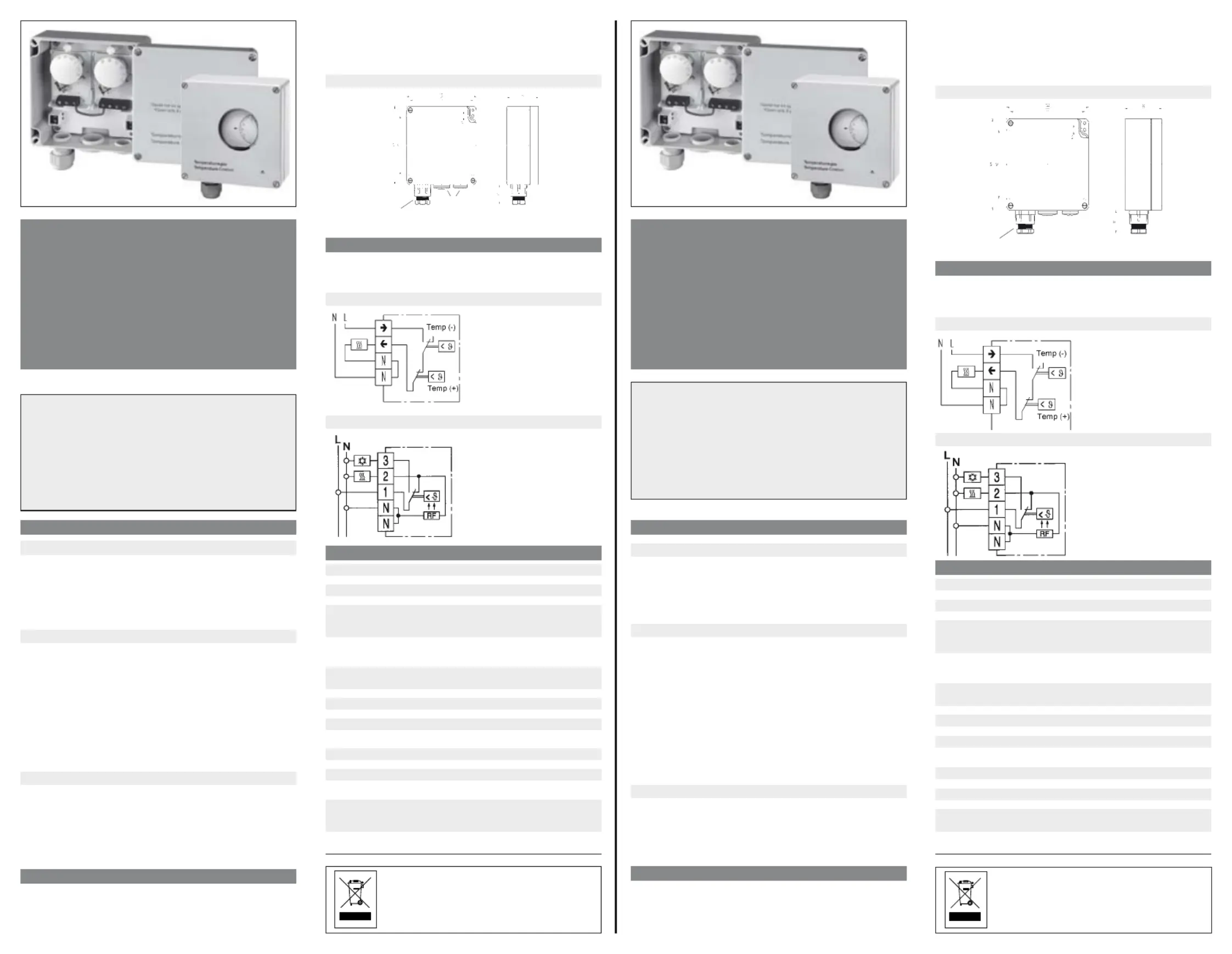

1. Verwendungszweck
Typ DTR-E 3102
Dieses Gerät wird zur kostensparenden Regelung der Dach -
rinnenbeheizung verwendet. Der kritische Tempe ratur be reich
wird durch zwei Regler erfaßt, so daß die Heizung nur dann in
Betrieb ist, wenn tatsächlich die Gefahr gefrierender Nässe
besteht.
Funktionsbeispiel Typ DTR-E 3102
Einstellung des Reglers mit „Temp (+)“: +5 °C (darüber Tau -
wetter). Bei Absinken der Temperatur auf +4 °C schaltet sich
die Heizung ein.
Einstellung des Reglers mit „Temp (-)“: –5 °C. Bei Absinken der
Temperatur schaltet sich die Heizung aus. Eis und Schnee
sind trocken, kein Schmelzwasser mehr, das gefrieren könnte.
Steigt die Temperatur auf –4 °C an, schaltet sich die Heizung
wieder ein.
Geheizt wird also nur im kritischen Bereich von –5°C bis +5°C.
Typen FTR-E 3121
Diese Geräte werden zur Regelung der Heizung oder Venti -
latoren in feuchten oder staubigen Räumen eingesetzt, z. B.
Garagen, Lagerräume, Waschräume, Ställe, Gewächs häuser
etc.
2. Montage
Der Montageort sollte so gewählt werden, daß das Gerät kei-
ner dauernden Zugluft oder Wärmestrahlung ausgesetzt und
eine ungehinderte Luftzirkulation gewährleistet ist.
Montagehöhe ca.1,5 m.
Montage- und
D
Bedienungsanleitung
Frostwächter
und Regler für
Dachrinnenbeheizung
Typ DTR-E 3102
Typ FTR-E 3121
Mounting and
operating instructions
Damp-proof temperature
controller and
controller for eaves gutter heating
Type DTR-E 3102
Type FTR-E 3121
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und
gemäß dem Schaltbild im Gehäusedeckel bzw. dieser Anleitung
installiert werden. Dabei sind die bestehenden Sicherheits -
vorschriften zu beachten. Um die Anforderungen der Schutzklasse II
zu erreichen, müssen entsprechende Installationsmaßnahmen ergrif-
fen werden. Dieses unabhängig montierbare elektronische Gerät
dient der Regelung der Temperatur. Das Gerät entspricht EN 60730,
es arbeitet nach der Wirkungsweise 1C.
Caution!
The device may only be opened and installed according to the circuit
diagram on the device or these instructions by a qualified electrician.
The existing safety regulations must be observed. In order to comply
with safety class II, the necessary installation steps must be taken.
This independently mountable electronic device is designed for
controlling the temperature.The device confirms to EN 60730, it
works according operating principle 1C.
Dieses Produkt darf nicht über den
Hausmüll entsorgt werden. Bitte nur in speziel-
len Einrichtungen für Elektronikschrott entsor-
gen. Erkundigen Sie sich bei den örtlichen
Behörden zur Recycling Beratung.
This product should not be disposed of with
household waste.
Please recycle the products where facilities for
electronic waste exist. Check with your local
authorities for recycling advice.
