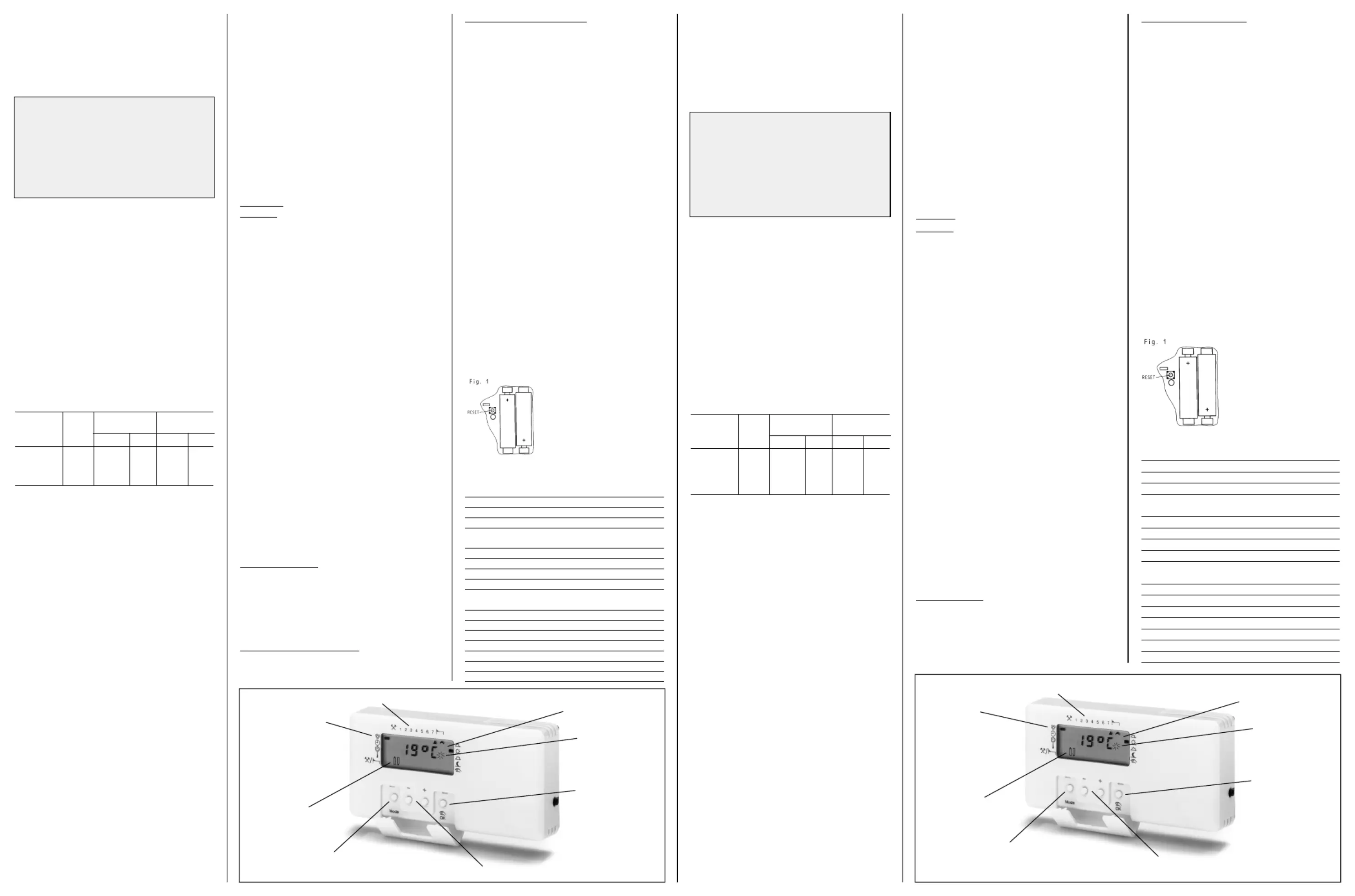

468 931 002 545-01
Bedienungsanleitung
für Zweidrahtuhrenthermostat
INSTAT 2
TYP 525 32
ACHTUNG!
Das Gerät darf nur durch einen Fachmann
gemäß dem Schaltbild im Gehäusedeckel instal-
liert werden. Dabei sind die bestehenden Sicher-
heitsvorschriften des VDE und der örtlichen
EVU’s zu beachten.
Um Schutzklasse II zu erreichen, müssen ent-
sprechende Installationsmaßnahmen ergriffen
werden.
1. Verwendungsbereich:
–Zum Steuern von Ventilatoren im Wärmespeicher
–Umwälzpumpe
–Ölbrenner – Gasbrenner
–Stellglied für Warmwasserheizungen
Es handelt sich um einen elektronisch aufgebauten
Regler mit Digital-Anzeige (Display) für 4 Zieltempe-
raturen und 4 Zeitbereiche für 2 Tagesblöcke, z. B. Ar-
beitstage und Ruhetage.
Einstellbereich: Temperatur 5 bis 30°C
2. Standardprogramm:
Um das Gerät problemlos in Betrieb zu nehmen, ha-
ben wir ein Standardprogramm entwickelt und ge-
speichert.
Nach dem Batterie-Einlegen, muß nur noch der richti-
ge Tag eingestellt werden und das nachfolgende
Standardprogramm ist in Funktion.
Einstellung der Tages und der Uhrzeit:
Drücken Sie die Taste MODE, der linke Pfeil zeigt
dann auf
2
und der Tagespfeil oben blinkt.
Drücken Sie die Tasten (+ oder –), um den Wochen-
tag einzugeben. Betätigen Sie die Taste
B. Dann
blinkt die Tageszeit. Drücken Sie die Tasten (+ oder
–), um die korrekte Tageszeit einzugeben und betäti-
gen Sie dann die Taste
B.
Ab nun laufen, wie oben beschrieben, die Startzeiten
mit den jeweiligen Temperaturen ab.
So schnell haben Sie ein komplettes Wochenpro-
gramm zur Verfügung ohne großes Programmieren.
3. Veränderung der Startzeiten –
Arbeitstage in Ruhetage:
Taste MODE drücken, bis linker Pfeil auf Startzeit 3
zeigt Vormittag
6
6.00 Uhr wird blinken.
Über Plus-Minus-Tasten kann die Startzeit verändert
werden, drücken Sie danach die Taste
Bum die
geänderte Startzeit zu bestätigen. Die Startzeit Tag
78.30 Uhr wird blinken, betätigen Sie die (+ oder –)-
Tasten, um die Startzeit nach Ihren Wünschen zu ver-
ändern, drücken Sie Taste
B.
Fahren Sie fort, bis Sie bei Startzeit Nacht
9
22.00
Uhr angelangt sind und drücken Sie Taste
B.
Der Pfeil wird nun auf Ruhetag F
im Display zeigen.
In derselben Reihenfolge sollten Sie dann fortfahren,
um Ruhetag F
- Startzeiten einzugeben.
Wenn die gewünschten Startzeiten vollständig einge-
geben sind, geht der Pfeil innerhalb einer Minute in
den Grundzustand. Dies kann auch durch Taste
MODE erreicht werden.
4. Verändern der Solltemperaturen:
Drücken Sie die Taste Mode bis der Pfeil auf dem Dis-
play auf Temperatur
4zeigt.
Zeit- Arbeitstage (1...5) Ruhetage (6,7)
bereich (Mo, Di, Mi, Do, Fr) (Sa, So)
Startzeit Temp. Startzeit Temp.
Startzeit der Morgen 6.00 20°C 7.00 20°C
4 Zeitfenster Tag 8.30 18°C 10.00 19°C
und zugehörige Abend 17.00 21°C 17.00 21°C
Temperaturen Nacht 22.00 15°C 23.00 15°C
Gemäß den Wünschen des Benutzers können auch
die einprogrammierten Temperaturen geändert wer-
den, ähnlich wie unter „Veränderung der Startzeiten“
beschrieben.
Wenn Nacht
9 F/ Ruhetag eingegeben wurde,
wird die Temperatur Vormittag
6
/ Arbeitstag E
(20°C) blinken.
5. Neueinstellung Arbeitstag/Ruhetag:
Drücken Sie die Taste Mode, der Pfeil zeigt dann auf
Arbeitstag/Ruhetag 5 F/ auf dem Display, gleich-
zeitig zeigt der Tagespfeil auf 1 (Mo) und blinkt.
Die (+ oder –)-Tasten können dann benutzt werden,
um – je nach Wunsch – die Arbeitstage und die Ruhe-
tage neu zu definieren.
Das ab Werk gespeicherte Programm beinhaltet die
gebräuchlichste Einteilung in Arbeitstage/Ruhetage,
nämlich:
Arbeitstage
Montag . . . Freitag (1 . . . 5)
Ruhetage
Samstag (6) und Sonntag (7)
Diese Tage können mit den (+ oder –)-Tasten verän-
dert werden. Beachten Sie bitte, nach jeder Änderung
auf die Taste
Bzu drücken.
Wenn alle Änderungen eingegeben sind, drücken Sie
die Taste MODE und die Anzeigen sind wieder im
Grundzustand
1.
6. Temperatur-Fixierung:
Zum Beispiel für Party oder Urlaub mittels Taste B.
Diese Taste ermöglicht dem Benutzer, eine bestehen-
de Eingabe zu fixieren, d. h. während des Urlaubs
oder Party kann über die (+ oder –)-Tasten eine Tem-
peratur von z. B. 6°C eingegeben werden.
Um die Eingabe zu fixieren, drücken Sie die Taste
B.
Auf dem Display rechts unten erscheint A. Solange
dieses Symbol sichtbar ist, ist die MODE-Taste wir-
kungslos.
Um die Eingabe rückgängig zu machen, drücken Sie
wieder die Taste
B, das Symbol verschwindet und
das normale Programm läuft wieder.
7. Änderung der Temperatur:
Diese Funktion wird benutzt, um die Solltemperatu-
ren, die auf dem Display angezeigt werden, zu verän-
dern. Dies erfolgt durch Betätigung der (+ oder –)-Ta-
sten.
Die ursprünglich einprogrammierten Einstellungen
werden wieder installiert, wenn die nächste program-
mierte Laufzeit fällig ist.
8. Programm-Überblick:
Um einen Überblick über das Programm zu erhalten,
befolgen Sie bitte die folgenden Anweisungen:
Überblick Startzeiten
Drücken Sie die Taste MODE bis der Pfeil auf dem
Display auf Startzeiten
3zeigt, dann drücken Sie die
Taste BVormittag
6
/ Startzeit 3wird blinken,
drücken Sie nochmals die Taste
B, Tageszeit 7/
Startzeit
3wird blinken, fahren Sie genauso fort, bis
Sie alle Startzeiten Ihrer Arbeits- und Ruhetage gese-
hen haben.
Überblick
Temperaturstellungen
Drücken Sie die Taste MODE, bis der Pfeil auf Tempe-
ratur
4zeigt. Dann betätigen Sie die Taste , wie un-B
ter „Überblick Startzeiten“ beschrieben.
Überblick
Arbeitstag Ruhetagee/
Drücken Sie die Taste MODE, bis der Pfeil auf Ar-
beitstage E
/ Ruhetage Fzeigt, dann betätigen Sie
die Taste
B, wie unter „Überblick Startzeiten“ be-
schrieben.
Wenn Sie Ihren kompletten Überblick durchlaufen ha-
ben, drücken Sie die Taste MODE und Sie gelangen
so wieder an den Ausgangspunkt.
9. Betriebsstunden-Anzeige:
Mit dieser Funktion können Sie die Zeit (in Stunden)
ermitteln, die der Regler Wärme angefordert hat. Die
Zeit zählt ab Reset.
Zur Anzeige der Betriebsstunden drücken Sie aus
dem Grundzustand
1die Taste Bund dann MODE
gleichzeitig für 3 Sekunden.
10. Batteriewechsel:
Die mit dem Regler gelieferten Batterien sollten min-
destens 2 Jahre funktionsfähig sein, bis eine Aus-
wechslung nötig ist. Wenn die Lebensdauer der Bat-
terien zu Ende geht, erscheint auf dem Display das
Symbol
G.
Um die Batterien auszuwechseln, drücken Sie den
Öffnungsknopf rechts am Gerät und entfernen den
oberen Deckel vom Gehäuse, indem Sie diesen leicht
nach rechts schieben.
Wenn Sie den Deckel abgenommen haben, legen Sie
2 Alkaline Batterien in das Batteriefach. Stellen Sie si-
cher, daß die Batterien, wie angegeben, angeordnet
sind.
Es ist nicht notwendig, alle Schaltzeiten neu einzuge-
ben, vorausgesetzt, das Entfernen und Auswechseln
der Batterien dauert nicht länger als 1 Minute.
Der Deckel kann nun wieder auf dem Gehäuse befe-
stigt werden.
Sollte nach Einlegen neuer Batte-
rien das Gerät nicht korrekt funk-
tionieren, betätigen Sie bitte die
Reset-Taste (siehe Fig. 1).
Nach Betätigen von Reset muß
die Uhrzeit und das Programm
neu eingegeben werden, der Be-
triebsstundenzähler zählt dann ab
Null. Diese Taste sollte auch betätigt werden, wenn das
Gerät nicht richtig funktioniert.
11. Technische Daten:
EDV-Nummer 0525 32 641 9 . .
Betriebsspannung: Batterie 2xmignon 3 V–
Schaltstrom 8 (2) A, AC 250 V
Ausgang: Relaiskontakt
Wechsler potentialfrei 1
Temperaturbereich 5 . . . 30°C
Schalttemperaturdifferenz 0,5 K
kürzeste Schaltzeit EIN/AUS 10 min.
Batterie Lebensdauer (ca. Jahre) 2
Austauschzeit leerer Batterien
ohne Programmverlust
1 min.
Genauigkeit der Uhr: 10 min./Jahr bei 20°C
Schutzart des Geh uses IP 30ä
Schutzklasse II
Gewicht ca. 210 g
Lagertemperatur – °25 . . . 65 C
Betriebstemperatur 0 . . . 40°C
Abmaße ohne Tasten 142x71x32 mm
Batterielebens-
dauer – Ende
Wahl der Betriebsart
Plus-Minus-Tasten für Temperatur – Zeit – Tageseinstellungen
Speichertaste
Relais – Ein
Startzeiten und
zugeh. Temperaturen
Wochen/Arbeits/ Ruhetage-Anzeige
Betriebsart

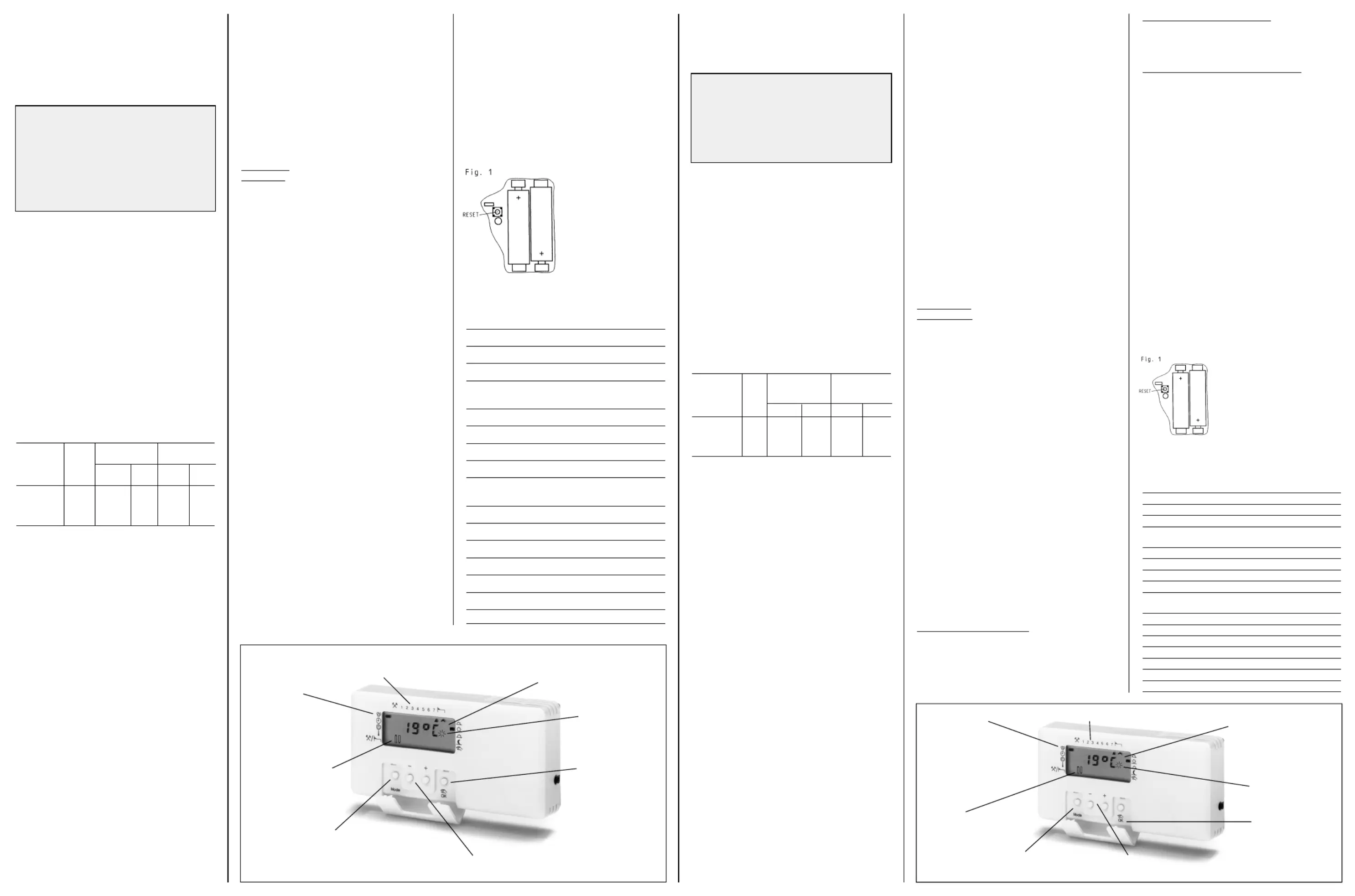

Operating instructions
for two wire clock thermostat
INSTAT 2
TYPE 525 32
ATTENTION !
The device must only be installed by a qualified
electrican according to the circuit diagram in the
housing cover. The applicable safety require-
ments of VDE and local electricity supply compa-
nies must be observed.
In order to obtain the class of protection II, appro-
priate installation must be taken.
1. Range of applications:
–for fan control in storage heaters
–pumps
–oil burners – gas burners
–actuators for hot water heating systems
This is an electronic control with digital display for 4
temperatures and 4 time sectors for 2 blocks of days,
e.g. work days and rest days.
Temperature range: 5 to 30°C.
2. Standard program:
We have developed and stored a standard program in
the memory to make it easy to start using the unit.
After inserting the battery, the correct time and day
must be set and the following standard program is
adopted.
Setting the day and time:
Press the MODE key, the arrow on the left then points
2and the day arrow flashes.
Press the (+) or (–) keys, to set the day of the week,
Press the
Bkey. The time display will then flash.
Press the (+) or (–) key to enter the correct time and
then press the
Bkey.
From now on the start times and temperatures des-
cribed above are adopted.
This means that you quickly have to complete weekly
program available without the need for extensive
programming.
3. Altering the start times –
work days to rest days:
Press the MODE key until the arrow on the left points
to the start time
3. “Morning
6
6.00” will flash.
The start time can be adjusted using the (+) or (–) key,
then press
Bto confirm the new start time.
The start time “Daytime
78.30” will flash, use the
(+) or (–) keys to alter the start time as desired, then
press
B.
Continue until your reach start time
3work day
E“Night 9 B22.00 ” and then press .
The work day/rest day arrow 5
/Fwill now show
rest day
Fon the display.
The same procedure should be used in order to enter
rest day
Fstart times.
When the desired start times have all been entered
the arrow will return within one minute from work
day/rest day 5
/ .Fto work day E
4. Setting the temperatures:
Press the MODE key until the arrow on the display
points to temperature
4.
The programmed temperature values can be altered
according to the user’s wishes, as described for
setting start times.
If night
9 F/ rest day is entered the temperature
morning
6 E/ work day (20°C) will flash.
5. Resetting work day/rest day:
Press the MODE key, the arrow will point to work
day/rest day 5
/Fon the display. At the same time
the day arrow points to 1 (Mo) and flashes.
The (+) or (–) keys can be used to redefine the work
days and rest days as desired
The preset program uses the most common division
into work days and rest days, that is:
W
ork days Monday . . . Friday (1 . . . 5)
Rest days
Saturday (6) and Sunday (7)
These days can be altered with the (+) or (–) keys.
Please remember to press the
B
key after making
each change.
When all the alterations have been made, press the
MODE key and the display again shows the current
position.
6. Fixing the temperature:
This can be done for example for a party or holiday by
means of the
B
key. This key enables the user to fix
an existing setting, i. e. during the holiday or party a
temperature of e. g. 6°C can be entered using the (+)
or (–) keys.
In order to fix the setting, press the
B
key.
A
appears at the bottom right of the display. As long as
this symbol is visible, the MODE push-button are
ineffective.
In order to cancel the setting press the
B
key again,
the symbol disappears and the original program takes
over.
7. Altering the temperature:
This function is used to change the temperatures
which are shown on the display. This is done by press-
ing the (+) or (–) keys.
The original settings are reinstated when the next
programmed time period is reached.
8. Program survey:
In order to survey the settings in the program, please
carry out the following instructions:
Survey start times
Press the MODE key until the arrow on the display
points to start time
3, then press the
B
key, morning
6
/ start time
3
will flash, press the
B
key again,
daytime
7
/ start time
3
will flash. Carry on until you
have seen all the start times of your work and rest
days.
Survey temperature settings
Press the MODE key until the arrow points to work
days
E
/ rest days
F
, then press the
B
key as
shown under “survey start times ” above.
When you have finished surveying the programmed
values, press the MODE key to return to the starting
point.
9. Indication of operation hours:
This function shows time (in hours) thermostat was
energized for heat. Time starts after “reset”. Push
both buttons
B
and then MODE for 3 seconds indicat-
ing hours of operation.
10. Changing the batteries:
The batteries delivered with the control should last for
at least 2 years before it becomes necessary to
change them. When the batteries are nearly empty,
the
Gsymbol appears on the display.
To change the batteries press the opening button at
the right of the unit and remove the upper cover from
the housing by pushing it slightly to the right.
When you have removed the cover, place 2 new alkali
batteries in the battery compartment, taking care to
align them correctly. It is not necessary to re-enter all
the times provided it does not take longer than one
minute to remove and replace the batteries.
The cover should now be replaced on the housing.
If there is no correct function
after having replaced batte-
ries, please push reset-botton
(see fig. 1). Clock and pro-
gram to be re-entered after
having pushed “ reset”. Ope-
ration hours counter starts
from zero again. This button
also should be pushed at non-
correct function of thermostat.
11. Technical data:
Order number 052532 6419 . .
Operating voltage: batteries 2xmignon 3 V–
Switching current 8 (2) A, AC 250 V
Output, relay contact
c/o, voltage free 1
Temperature range 5 . . . 30°C
Switching temp. differential 0,5 K
Shortest switching time ON/OFF 10 min.
Battery life approx. years 2
Battery changing time
without loss of program
1 min.
Accuracy of clock 10 min./year at 20°C
Housing protection class IP 30
Protection class II
Weight about 210 g
Storage temperature –25 . . . 65°C
Ambient temperature 0 . . . 40°C
Dimensions without keys 142x71x32 mm
Time Work days (1...5) Rest days (6,7)
sector (Mo, Tu, We, Th, Fr) (Sa, Su)
Start time Temp. Start time Temp.
Morning 6.00 20°C 7.00 20°C
Daytime 8.30 18° °C 10.00 19 C
Evening 17.00 21° °C 17.00 21 C
Night 22.00 15° °C 23.00 15 C
Start times
of the 4 time
sectors and
accompanying
temperatures
Battery charge –
end
Operating mode selection
Plus/minus keys for setting daily temperature and time
Enter key
Relay on
Start times and
temperatures
Functions indication
Operating mode
Manual de instrucciones
Cronotermostato a dos
hilos INSTAT 2 – Tipo 525 32
¡Atención!
El aparato debe ser instalado únicamento por
personal cualificado, según el esquema que apa-
rece en el interior de la carcasa, observando las
normas vigentes de seguridad VDE y las de las
compañías eléctricas correspondientes.
Para conseguir la clase de protección II, hay que
observar las medidas de instalción pertinentes.
1. Aplicaciones:
Para mando sobre:
–Ventiladores de acumuladores
–Bomba de circulación
–Quemadores de fuel/gas
–Elementos de posicionamiento para calefacción por
agua caliente.
El cronotermostato es un regulador electrónico con
display para cuatro niveles de temperatura y cuatro
programas horarios con dos bloques de dias, p. ej.
días laborates y fin de semana.
2. Programa estandar:
Con el fin de poner el cronotermostato en funcio-
namiento sin necesidad de programacíon, el cronoter-
mostato incorpora de fábrica un programa estándar.
Una vez colocadas las pilas, únicamente hay que aju-
star el día y la hora y automáticamente el programa
estándar queda activo.
Ajuste del día y de la hora:
Pulsar la tecia MODE, hasta que la flecha de modo de
funcionaminento
2
quede iluminada. En este mo-
mento el indicador del día de la semana actual empe-
zará a parpadear.
Pulsar las teclas +/– para introducir el día de la sema-
na. Confirmar con la tecla
B. Ahora parapadea la
hora. Pulsar las teclas +/– para ajustar le hora actual y
confirmar con la tecla
B.
Pulsar la tecla MODE, hasta que la flecha de modo de
funcionamiento MARCHA quede iluminada.
A partir de este momento entrarán en funcionamiento
los programas horarios con sus correspondientes ni-
veles de temperatura.
De esta manera tendrá disponible un programa sem-
anal completo sin tener que programar nada.
3. Modificación de los programas horarios –
dias laborales (“LABORAL”)
y fin de semana (“FESTIVO”):
Pulsar decla MODE hasta que la flecha del modo de
funcionamiento
3quede iluminada. En este momento
se iluminará la flecha del display que indica
Ey los dias
de la semana que pertenecen a este bloque. Empezará
a parpadear la hora de comienzo del programa
6
.
Con las teclas +/– se puede cambiar la hora; pulsar la
tecla
Bpara confirmar la modificación. A continuación
empezará a parpadear la hora de comienco del progra-
ma
7, de nuevo pulsar teclas +/– para cambiar la hora
de comienzo y confirmar con la tecla.
Repetir este proceso para modificar las horas de co-
mienzo de los programas
8
y
9
.
Una vez modificada la hora de comienzo del progra-
ma
9
y confirmada con la tecla
B
, en el display
dejará de estar iluminada la flecha que indica
E
y se
iluminará la flecha que indica
F
y los dias de la
semana que pertenecen a este bloque. En este mo-
mento estamos en disposición de hacer una progra-
mación idéntica a la anterior, pero en este caso para
los días de fin de semana.
Cuando haya terminado le introducción de los progra-
mas horarios deseados para el bloque
E
y
F
presione la tecla MODE hasta que quede iluminada la
flecha de modo de functionamiento
4, sie quire variar
las temperaturas de consigna para los programas o la
flecha de modo de functionamiento 5
/Fsi quiere
cambiar la asignación de los días que pertenecen a
cada bloque o la flecha MARCHA si no necesita cam-
biar nada más y desea poner en servicio la instalación.
4. Ajuste de las temperaturas:
Pulsar la tecla MODE hasta que la flecha en el display
del modo de funcionamiento
4
esté ilumindada.
Según las necesidades del usuario se puede modifi-
car las temperaturas programadas de fábrica de la
misma forma que los programas horarios.
Después de introducir
9 F/ empezará a parpade-
ar la temperatura
6
/E(20°C).
5. Reajuste dias laborales (“Laboral”)/fin
de semana (“FESTIVO”):
Pulsar le tecla MODE, hasta que la flecha en el display
del modo de functionamiento 5
/Festé iluminada. Al
mismo tiempo la flecha del día parpadeará en 1 (Lu).
Utilizar las teclas +/– para adjudicar libremente días
laborales y fin de semana.
El programa memorizado en fábrica contiene la adju-
dicación más usual de días laborales/fin de semana,
es decir:
Días laborales
Lunes . . . Viernes (1 . . . 5)
Fin de semana
Sábado (6) y Domingo (7)
Con la teclas +/– esta programación puede ser modi-
ficada libremente, confirmando cada modificación
con la tecla
B.
Después de introducir todas las modificaciones
pulsar la tecla MODE y el display vuelve a la posición
actual.
6. Temperatura fija :
Por ejemplo para una fiesta a vacaciones. Mediante
la tecla
B. Esta tecla le da al usuario la posibilidad de
fijar una temperatura introducida, es decir, durante las
vacaciones o una fiesta se puede, mediante las teclas
+/–, fijar una temperatura de p. ej. 6°C.
Para fijar le temperatura pulsar la tecla
B. En la parte
derecha inferior del display aparecerá el simbolo de
una mano. Mientras que este visible este simbolo, la
tecla MODE queda inactiva.
Para volver al programa normal, pulsar de nuevo la
tecla
B, desaparacerá el simbolo y continua el pro-
grama normal.
7. Modificación de la temperatura:
Esta función se utiliza para modificar las temperatu-
ras del programa horario que aparece en el display,
con ayuda de las teclas +/–.
Los ajustes originales se vuelven a instalar cuando
empiece el siguiente programa horario.
8. Resumen programación:
Para ver las programaciones, seguir las siguientes in-
strucciones:
Resumen programas horarios
Pulsar la tecla MODE hasta que la flecha den el dis-
play esté en la posición
3. A continuación pulsar la
tecla
B 6 3parpadea / . Volver a pulsar Bparpa-
dea
7
/3. Seguir de esta forma hasta que haya vi-
sto todos los programas horarios de días laborales y
fin de semana.
Resumen ajustes de temperaturas
Pulsar la tecla MODE hasta que la flecha esté en la
posición
4. A continuación pulsar la tecla By prose-
guir como descrito en el párafo “Resumen programas
horarios”.
Resumen de días laborale
s/ fin de semana
Pulsar la tecla MODE hasta que la flecha esté en la
posición E
/F. A continuación pulsar la tecla By
proseguir como descrito en el párafo “Resumen pro-
gramas horarios”.
Para volver al programa original después de haber vi-
sto el resumen completo pulsar la tecla MODE.
9. Visualización de horas de funcionamiento:
Con esta función Ud. podrá comprobar el tiempo (en
horas) durante el cual el regulador p2-ha pedido calor. El
tiempo empieza a contar a partir del último Reset
efectuadao.
Para visualizar las horas de funcionamiento, pulse
desde el estado básico
1las teclas By MODE al
mismo tiempo durante 3 segundos.
10. Cambio de baterías:
Les baterías suministradas con el cronotermostato
deberían durar min. 2 años antes de cambiarlas.
Cuando estén cerca de agotarse, aparecerá en el dis-
play el símbolo
G.
Para cambiar las baterías, pulsar el botón en la parte
derecha del aparato y quitar la tapa superior de la car-
casa desplazándola hacia la derecha.
A continuación introducir en el compartimento 2 pilas
alcalinas, colocándolas como indicato.
No hace falta introducir los programas horarios de nu-
evo, siempre que el cambio de baterías no dure más
de un minuto.
Volver a colocar la tapa en la car-
casa.
Si después de introducir las pilas
nuevas el aparato no funciona cor-
rectamente, pulse la tecla Reset
(ver fig. 1).
Después de pulsar Reset, hay que
introducir nuevamente la hora y el programa; el conta-
dor de horas de funcionamiento vuelve a contar desde
cero. También debe pulsarse esta tecla cuando el apa-
rato no funcione correctamente.
11. Datos técnicos:
Codigo 052532 6419 . .
Tensión de funcionamiento: pilas 2x mignon 3 V–
Potencia de corte 8 (2) A, AC 250 V
Salida, contacto de relé
conmutator libre de potencial 1
Rango de temperatura 5 . . . 30°C
Differencial de temperatura 0,5 K
Conmutación min CON/DESCON 10 min.
Vida de las baterias aprox, años 2
Demora para cambio de pilas
sin p rdida de programacié ón
1 min.
Error de reloj 10 min./año a 20°C
Tipo de protecci n de la carcasa IP 30ó
Clase de protección II
Peso ca. 210 g
Temperatura ambiente en almacen –25 . . . 65°C
Temperatura ambiente en funcionamiento 0 . . . 40°C
Dimensiones sin teclas 142x 71x32 mm
nivel de d as laborales (1...5) fin de semana (6,7)í
tempe- (LABORAL) (FESTIVO)
ratura (lu, ma, mie, ju, vie) (sa, do)
conexión temperat. conexión temperat.
programas mañana 6.00 20°C 7.00 20°C
horarios y día 8.30 18° °C 10.00 19 C
temperaturas tarde 17.00 21° °C 17.00 21 C
correspondientes noche 22.00 15° °C 23.00 15 C
Bateria agotada
Selección de modo de
functionamiento
Touches +/– pour la temperature, l’heure et le jour – teclas +/– para
ajuste de temperatura – hora – dia
Tecla memoria
Rele conectado
programas horarios
y temperaturas
correspondientes
Modo de
functionamiento
Display modo de functionamiento
Mode d’emploi
Thermostat horloge 2 fils
INSTAT 2
type 525 32
Attention!
Cet appareil doit être installé par un professionnel
selon le schéma imprimé dans le couvercle et se-
lon les règles de l’art. En particulier, respectez les
normes de sécurité NF.
Pour répondre au groupe d’isolation II,il est
empératif de respecter les règles d’installation
correspondantes.
1. Domaines d’utilisation:
–Pilotage de ventilateur d’un poêle à accumulation
–Pompe de circulation
–Brûleur à gaz ou mazout
–Pilotage de vannes de chauffage central à eau
chaude.
Le thermostat horloge est de type électronique avec
affichage digital. Il permet de régler quatre niveaux de
température, de déterminer quatre périodes par jour
et d’affecter deux types de journées: normales ou
fériées.
Plage de réglage de température: 5 à 30°C.
2. Programme standard:
Pour faciliter l’utilisation de l’appareil, nous avons
développé un programme standard qui est mémorisé
dans l’appareil.
Après avoir mis les batteries en place, il ne vous reste
plus qu’à régler l’heure et le jour corrects pour que le
programme suivant se déroule:
Réglage du jour et de l’heure
Appuyer sur la touche MODE: Dans l’afficheur, la
flèche pointe à gauche sur
2
et le pointeur de jours
clignote.
A l’aide des touches +/– régler le jour correct puis ap-
puyer sur
B. Maintenat heure clignote. Avec les tou-
ches +/– régler l’heure correcte puis appuyer sur la
touche
B.
A partir de cet instant, le programme se déroule selon
le tableau ci-dessus.
Vous avez maintenant un programme hebdomadaire
complet, sans effort de programmation.
3. Modification des heures de début
de période, des jours ouvrés en
jours de repos:
Appuyer sur la louche MODE pour amener la flèche
en face du mode Heure Début
3l’écran clignote en
affichant 6.00 heures du matin
6.
Changer l’heure avec les touches + et –, appuyer sur
la touche B.
Maintenant c’est 8 h 30 JOUR
7qui clignote, régler
et mettre en
B.
Régler ainsi les autres périodes en finissant par la
touche B.
L’index pointe sur Jour repos
F. Procéder de la
même façon que ci-dessus pour programmer les dé-
buts de periode.
Lorsque les quatre périodes seront programmées,
l’index se repositionnera au bout d’une minute sur
jour ouvré
E.
Période Jours ouvrés (1...5) Jours chômes (6,7)
(Lu, Ma, Me, Je, Ve) (Sa, Di)
Heure de Tempér- Heure de Tempér-
début ature début ature
Heures de dé °but Matin 6.00 20 C 7.00 20°C
des 4 périodes Jour 8.30 18° °C 10.00 19 C
avec leur Soir 17.00 21° °C 17.00 21 C
température Nuit 22.00 15° °C 23.00 15 C
4. Réglage des températures
de consigne:
Appuyer sur la touche MODE pour amener le fléche
sur
4
.
Procéder de la même manière que pour le réglage
des périodes avec les touches + et – et validation par
la touche
B.
5. Réglage des jours ouvrés et repos
Amener la flèche sur Ouvrés/Repos 5 F/ avec la
touche MODE; l’Index clignote sous 1 (Lu), les tou-
ches + ou – permettant de redéfinir ainsi les jours.
Le programme d’origine comporte les affectations les
plus usuelles:
Jours ouvrés
Lundi . . . Vendredi (1 . . . 5)
Jours repos
Samedi (6) . . . Dimanche (7)
Ce réglage peut être changé avec les touches + et –
sans oublier de valider chaque modification par la tou-
che B.
Après avoir effectué tous les changements, appuyer sur
la touche MODE pour afficher les données actuelles.
6. Blocage de la température:
Par example lors d’une réception ou de congés.
Régler la température souhaitée par l’intermédiaire
des touches + et – puis appuyer sur la touche
B. Il ap-
parait en bas à droite de l’écran le symbole d’une clef.
La touche MODE est inactiv que ce symbole est
visible.
Pour annuler le blocage, appuyer à nouveau sur la
touche
Bla clef disparait et le programme reprend
son cours normal.
7. Modification de la température:
Pour modifier la température affichée utiliser les tou-
ches + et –. Le réglage est annulé lors du passage à la
prochaine période programmée.
8. Visualiser le programme:
–Heures de début de période:
Appuyer sur la touche MODE pour amener le flèche
sur
3. Appuyer sur la touche Bl’heure de début 3
MATIN
6
clignote; appuyer sur la touche Bl’heu-
re de début
3JOUR 7clignote etc . . .
–Temperature:
Amener la flèche sur et procéder comme ci-des-4
sus.
Après avoir tout visualisé revenir au point de départ
avec la touche MODE.
9. Affichage de la durée
de fonctionnement:
Cette fonction permet de connaìtre la durée, en heu-
res, pendant laquelle le thermostat était en demande
de chaud le comptage démarre à partir d’un reset.
pour l’affichage de cette durée, appuyez, en étant
dans le mode de base
1, simultanémment sur les
touches
Bet après MODE pendant 3 secondes.
10. Changement de piles:
Les piles livrées avec l’appareil garantissent un fonc-
tionnement de 2 ans minimum.
Lorsque les piles faiblissent, le symbole
Gapparait
sur l’écran. Pour procéder à l’échange, appuyer sur le
bouton à droite et enlever le couvercle en le glissant
légèrement vers la droite. Changer les piles en res-
pectant leur polarité comme induqué.
Il n’est pas nécessaire de reprogrammer l’apparail à
la seule condition que le changement de batterie
n’excède pas 1 mn.
Remettre le boîtier sur le socle.
Silors d’un changement de
batterie, l’appareil ne fonc-
tionnait pas correctement,
actionner la touche reset
(voir Fig. 1).
Après un reset il est néces-
saire de régler l’heure et de
reprogrammer l’appareil; le
compteur de durée redémar-
re à 0. Activer également cet-
te touche lors d’un disfonc-
tionnement de l’appareil.
11. Caractéristiques techniques:
R fé érence de commande 052532 6419 . .
Tension d alimentation Pile 2x mignon 3 V’ –
Intensité coupée 8 (2) A, AC 250 V
Sortie Relais – inverseur
Libre de potentiel 1
Plage de température 5 . . . 30°C
Différentiel 0,5 K
Durée mini d’un programme M/A 10 min.
Durée de vie des piles (ans environ) 2
Durée maxi. pour l’échange des
piles sans perte du programme
1 min.
Précision de l’horloge 10 min par an à ° 20 C
Protection du bo tier IP 30î
Classe II
Poids ca. 210 g
Temperature de stockage –25 . . . 65°C
Temperature ambiante 0 . . . 40°C
Encombrement sans les touches 142 x71x 32 mm
Touches +/– pour la température, l’houre et le jour
Niveau batterie – vide
Mode
Sélection du mode
Touche mémoire
Relais excité
Heures de début et
temperature correspondante
Fonction
Produktspecifikationer
| Varumärke: | EBERLE |
| Kategori: | Termostat |
| Modell: | INSTAT 2 |
Behöver du hjälp?
Om du behöver hjälp med EBERLE INSTAT 2 ställ en fråga nedan och andra användare kommer att svara dig
Termostat EBERLE Manualer
24 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
21 Augusti 2025
Termostat Manualer
- Sinustec
- HomeMatic
- Z-Wave
- Alecto
- Fenix
- Magnum
- Theben
- Warmup
- Noma
- Silvercrest
- Seitron
- Go Green
- RWE
- Cepra
- Buderus
Nyaste Termostat Manualer
24 Augusti 2025
24 Augusti 2025
24 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
23 Augusti 2025
22 Augusti 2025
21 Augusti 2025
