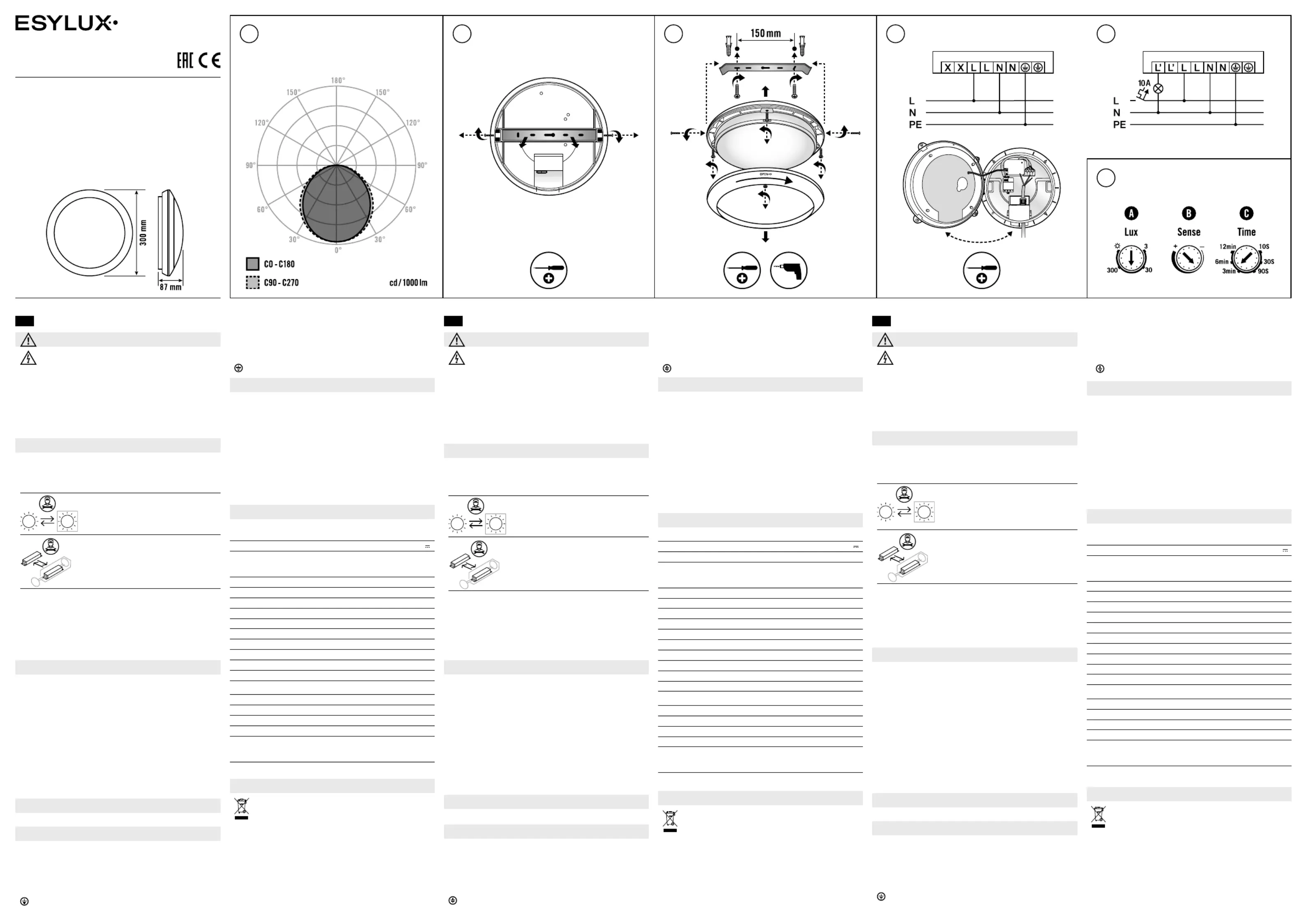

Kurzanleitung
GEFAHR!
Lebensgefahr durch elektrischen Schlag!
• Die Installation darf nur von Elektroinstallateuren oder
Elektrofachkräften unter Berücksichtigung der landespezifischen
Vorschriften erfolgen.
• Vor Montage / Demontage Netzspannung freischalten.
Leuchten mit integriertem Hochfrequenzmelder
ALMA WCL 300 OP 1600 8XX IP65 MD
• Das Gerät muss mit einem 10A Leitungsschutzschalter
abgesichert werden.
• μ = Kontaktöffnungsweite < 1,2mm
1 Bestimmungsgemäße Verwendung
Die ESYLUX ALMA Serie ist für den Einsatz im Innenbereich
als Wand-/Deckenaufbauleuchte bestimmt. Die Leuchte ist
für Netzweiterleitung geeignet. Maximaler Gesamtstrom der
Netzanschlussklemme: 15 A.
LED
LED
Die Lichtquelle dieser Leuchte darf nur vom
Hersteller oder einem von ihm beauftragten
Servicetechniker oder einer vergleichbar
qualifizierten Person ersetzt werden.
LED
230V
Der separate Treiber dieser Leuchte darf
nur vom Hersteller oder einem von ihm
beauftragten Servicetechniker oder einer
vergleichbar qualifizierten Person ersetzt
werden.
Lichtverteilungskurve (1.1)
Weitere Lichtverteilungskurven der ALMA Serie finden Sie unter
www.esylux.com.
Montage
Wand-/Deckenaufbaumontage
Lieferumfang
1x Leuchte, Kabelverschraubung (M20),
2x Befestigungsschrauben, 2x Dübel
2 Produktbeschreibung
• Mit erhöhter Schutzart (IP65)
• Nulldurchgangsschaltung für schonendes Schalten des Relais
• Einfache Verkabelung per Steckklemme
• Schnelle Installation dank Steckklemme zur Durchverdrahtung
Leuchten mit integriertem Hochfrequenzmelder
ALMA WCL 300 OP 1600 8XX IP65 MD
• Vollständige Bewegungserfassung in 360° (180°
Öffnungswinkel), bei einer Erfassungsreichweite quer von
max. 15m / 15m (Wand/Decke) und einer Montagehöhe
von max. 3m / 4m (Wand/Decke)
• Reichweitenregulierung durch Drehregler (Empfindlichkeit) (4.1/B)
• Erfassung auch durch Glas, Holz und Leichtbauwände/-decken
• Reduzierte Bewegungserfassung durch Metallfläche im Gehäuse
für die Nutzung an Leichtbauwänden/-decken
• Vollautomatik-Modus
3 Montage
Die Montage erfolgt gemäß Abbildung (2.1) und (2.2).
4 Anschluss
Alle Leuchten haben integrierte EVGs. Öffnen Sie den Diffusor der
Leuchte, um an die Anschlussklemme zu gelangen.
Der Anschluss erfolgt gemäß Anschlussplan:
ON / OFF (3.1)
LAußenleiter 230 V ~
NNeutralleiter
Schutzleiter
DE
ESYLUX GmbH • An der Strusbek 40
22926 Ahrensburg / Germany
info@esylux.com • www.esylux.com
MA01347902
ALMA WCL 300 OP 1600 830 IP65 MD
Item no. EO10850301
ALMA WCL 300 OP 1600 830 IP65
Item no. EO10850318
ALMA WCL 300 OP 1600 840 IP65 MD
Item no. EO10850325
ALMA WCL 300 OP 1600 840 IP65
Item no. EO10850332
ON / OFF mit Hochfrequenzmelder (3.2)
LAußenleiter 230 V ~
NNeutralleiter
L’ geschalteter Außenleiter 230 V ~
Schutzleiter
1.1 2.1 2.2
Short instruction
DANGER!
Risk of fatal injury from electric shock!
• Installation must only by performed by an electrical installation
technician or a trained electrician, taking country-specific
regulations into account.
• Switch off the power supply prior to assembly/disassembly.
Lights with integrated high-frequency detector
ALMA WCL 300 OP 1600 8XX IP65 MD
• The device must be protected against short circuits with a 10-A
circuit breaker.
• μ = contact opening width < 1.2mm
1 Intended use
The ESYLUX ALMA series is intended for indoor use as a wall light/
surface-mounted ceiling light. The light is suitable for use with
extension cables. Maximum total current at the mains connection
terminal: 15 A.
LED
LED
The light source of this luminaire may
only be replaced by the manufacturer
or a service technician appointed by the
manufacturer or a similarly qualified person.
LED
230V
The separate driver of this luminaire may
only be replaced by the manufacturer or a
service technician appointed by him or a
similarly qualified person.
Light distribution curve (1.1)
Further light distribution curves for the ALMA series can be found
at www.esylux.com.
Installation
Wall mounting/surface ceiling mounting
Included in delivery
1x light, cable screw (M20), 2x fastening screws, 2x wall plugs
2 Product description
• Enhanced protection type (IP65)
• Zero-cross switching for behaviour that protects the relay
• Simple wiring via push terminals
• Fast installation thanks to push terminals for through-wiring
Lights with integrated high-frequency detector
ALMA WCL 300 OP 1600 8XX IP65 MD
• Complete movement detection in 360° (180° beam angle), with
a detection range of max. 15m/15m across (wall/ceiling) and an
installation height of max. 3m/4m (wall/ceiling)
• Range can be adjusted using the rotary adjuster (sensitivity)
(4.1/B)
• Can also detect through glass, wood and lightweight walls/ceilings
• The metal surface of the housing reduces the level of motion
detection when used on lightweight walls/ceilings
• Fully automatic mode
3 Installation
The device is installed according to figure .(2.1) and figure (2.2)
4 Connection
All lights feature integrated electronic ballasts. Open the light's
diffusor to access the connection terminal.
Connect as shown in the wiring diagram:
ON/OFF (3.1)
LExternal conductor, 230 V ~
NNeutral conductor
Earth conductor
GB
5 Commissioning – high-frequency detector
For lights with motion detectors, an initialisation phase begins
once the light has been mounted and the supply voltage has been
switched on successfully. The light switches on and off three times.
The light is then ready for operation.
Fully automatic mode
The light switches on if the motion detector detects movement and
the brightness of the ambient light is lower than the set brightness
threshold.
The light switches off if the motion detector detects no movement
and the set switch-off delay time elapses.
Settings
The setting elements are located on the high-frequency detector
(4.1). Set the brightness threshold (A), the sensitivity (B) and the
switch-off delay time (C) according to your requirements.
6 Technical data
Operating voltage of LED ballast 220 - 240 V ~ / 50 - 60 Hz
Operating voltage of light source ca. 42 V
Rated output P
ALMA WCL 300 OP 1600 8XX IP65 15.5 W
ALMA WCL 300 OP 1600 8XX IP65 MD 16 W
Light source power P
on
13 W
Protection type IP65)
Protection class II
Ambient temperature 0 °C…+40 °C
Dimensions Ø 300 mm, height 87 mm
Weight 1000 g
Material UV stabilised polycarbonate
Colour white, similar to RAL 9003
Diffusor opal
Colour temperature 3100 K 4100 K
ALMA WCL 300 OP 1600 8 0 IP65 MDx
Standby output P
sb
0.5 W
Frequency range 5.8 GHz
Transmission power < 0,2 mW
Motion detection 0.6 - 1.5m/s
Switching capacity
220 - 240 V ~ / 50 - 60 Hz
800 W (cos = 1)φ
400 VA (cos = 0,5)φ
This product contains a light source of energy efficiency class C.
7 Disposal/warranty
This device must not be disposed of as unsorted residual
waste. Used devices must be disposed of correctly. Contact
your local town council for more information.
ESYLUX GmbH hereby declares that the ALMA WCL 300 MD
complies with the basic requirements and other relevant provisions
of Directive 2014/53/EC. The full text of the declaration of
conformity can be found at: https://www.esylux.info/konformitaet/
ce_alma_wcl_md_ce017014_01.pdf
The ESYLUX manufacturer's warranty can be found online at
www.esylux.com.
Technical and design features may be subject to change.
Mode d'emploi rapide
DANGER!
Danger de mort par électrocution!
• L'installation doit impérativement être effectuée par des
installateurs professionnels ou des spécialistes de l'électronique
conformément aux normes et prescriptions locales en vigueur.
• Avant d'installer ou de désinstaller le produit, coupez le courant.
Luminaires avec détecteur haute fréquence intégré
ALMA WCL 300 OP 1600 8XX IP65 MD
• L'appareil doit être protégé à l'aide d'un disjoncteur 10A.
• μ = largeur d'intervalle de coupure < 1,2mm
1 Conformité d'utilisation
Les luminaires de la gamme ESYLUX ALMA sont conçus pour un
usage en intérieur en montage intégré au plafond ou au mur.
Ce luminaire peut être utilisé comme transmetteur réseau.
Intensité totale maximale de la borne de raccordement: 15A.
LED
LED
La source lumineuse de ce luminaire ne
peut être remplacée que par le fabricant
ou un technicien de service désigné par le
fabricant ou une personne de qualification
similaire.
LED
230V
Le driver séparé de ce luminaire ne peut
être remplacé que par le fabricant ou
un technicien de service désigné par le
fabricant ou une personne de qualification
similaire.
Courbe photométrique (1.1)
D'autres courbes de distribution de la lumière pour la série ALMA
sont disponibles à l'adresse www.esylux.com.
Montage
Montage au plafond ou mural apparent
Éléments inclus
1luminaire, passe-câbles (M20), 2vis de fixation, 2chevilles
2 Description des produits
• Type de protection supérieur (IP65)
• Commande pour passage à zéro pour une commutation qui
protège les relais
• Câblage facile via bornier
• Installation rapide grâce au bornier enfichable pour câblage continu
Luminaires avec détecteur haute fréquence intégré
ALMA WCL 300 OP 1600 8XX IP65 MD
• Détection de mouvement complète sur 360° (avec angle d'ouverture
de 180°), avec une portée transversale de 15m / 15m max. (mur/
plafond) et une hauteur de montage de 3m / 4m max. (mur/plafond)
• Ajustement de la portée grâce au pivot (sensibilité) (4.1/B)
• Détection également à travers le verre, le bois et les murs/
plafonds en construction légère
• Détection de mouvement réduite à travers les surfaces
métalliques du boîtier pour une utilisation sur les murs/plafonds
en construction légère
• Mode automatique
3 Montage
Le montage s'effectue conformément aux illustrations (2.1) et .(2.2)
4 Branchements
Tous les luminaires sont dotés de ballasts électroniques. Ouvrez le
diffuseur du luminaire pour accéder à la borne de raccordement.
Le raccordement s'effectue conformément au schéma électrique:
ON/OFF (3.1)
LFil externe 230 V ~
NFil neutre
Terre
FR
ON/OFF avec détecteur haute fréquence (3.2)
LFil externe 230 V ~
NFil neutre
L’ Fil externe commuté 230 V ~
Terre
5 Mise en service – détecteur haute fréquence
Une phase d'initialisation suit le montage et le raccordement à
l'alimentation des luminaires dotés d'un détecteur de mouvement.
Le luminaire s'éteint et se rallume troisfois. Le luminaire est ensuite
prêt à fonctionner.
Mode automatique
Le luminaire s'allume lorsque le détecteur de mouvement capte
un mouvement et lorsque la luminosité naturelle ambiante est
inférieure à la valeur de consigne de luminosité préréglée.
Le luminaire s'éteint lorsque le détecteur de mouvement ne détecte
plus aucun mouvement et lorsque la durée d'activation est écoulée.
Réglages
Les éléments de réglage se trouvent sur le détecteur haute fréquence
(4.1). Réglez la valeur de consigne de luminosité (A), la sensibilité
(B) et la durée d'activation (C) en fonction de vos besoins.
6 Caractéristiques techniques
Tension de fonctionnement du bloc
d'alimentation des LED
220 - 240 V ~ / 50 - 60 Hz
Tension de fonctionnement du luminaire env. 42 V
Puissance nominale P
ALMA WCL 300 OP 1600 8XX IP65 15,5 W
ALMA WCL 300 OP 1600 8XX IP65 MD 16 W
Source lumineuse d'alimentation P
on
13 W
Indice de protection IP65
Classe de protection II
Température ambiante de fonctionnement 0 °C…+40 °C
Dimensions Ø 300mm, hauteur 87mm
Poids 1000g
Matériau polycarbonate résistant aux UV
Coloris blanc, similaire à RAL9003
Diffuseur opale
Température de couleur 4100K3100K
ALMA WCL 300 OP 1600 8 0 IP65 MDx
Puissance en mode veille P
sb
0,5W
Plage de fréquences 5,8GHz
Puissance de transmission < 0,2 mW
Détection de mouvement 0,6 - 1,5m/s
Pouvoir de coupure
220 - 240 V ~ / 50 - 60 Hz
800 W (cos = 1)φ
400 VA (cos = 0,5)φ
Ce produit contient une source lumineuse de classe d'efficacité
énergétique C.
7 Mise au rebut /garantie
Cet appareil ne doit pas être jeté avec les déchets non triés.
Les propriétaires d'équipements électriques ou électroniques
usagés ont en effet l'obligation légale de les déposer dans un
centre de collecte sélective. Informez-vous auprès de votre
municipalité sur les possibilités de recyclage.
Par le présent document, la société ESYLUX GmbH certifie que le produit
ALMA WCL 300 MD satisfait aux exigences fondamentales et dispositions
applicables de la directive 2014/53/CE. Vous trouverez le texte intégral
de la déclaration de conformité sur le site : https://www.esylux.info/
konformitaet/ce_alma_wcl_md_ce017014_01.pdf
La garantie fabricant ESYLUX est disponible sur Internet à l'adresse
www.esylux.com.
Sous réserve de modifications techniques et esthétiques.
3.1
4.1
3.2
5 Inbetriebnahme – Hochfrequenzmelder
Bei der Leuchte mit Bewegungsmelder beginnt nach
erfolgter Montage und Aufschalten der Netzspannung eine
Initialisierungsphase. Die Leuchte schaltet 3x ein und aus.
Anschließend ist die Leuchte betriebsbereit.
Vollautomatik-Modus
Die Leuchte schaltet sich ein, wenn der Bewegungsmelder eine
Bewegung detektiert und die Helligkeit des Umgebungslichts
den eingestellten Helligkeits-Sollwert unterschreitet. Die Leuchte
schaltet sich aus, wenn der Bewegungsmelder keine Bewegung
detektiert und die eingestellte Nachlaufzeit abgelaufen ist.
Einstellungen
Die Einstellelemente befinden sich auf dem Hochfrequenzmelder
(4.1). Stellen Sie den Helligkeits-Sollwert (A), die Empfindlichkeit
(B) und die Nachlaufzeit (C) entsprechend Ihren Erfordernissen ein.
6 Technische Daten
Betriebsspannung
LED-Vorschaltgerät
220 - 240 V ~ / 50 - 60 Hz
Betriebsspannung Lichtquelle ca. 42 V
Bemessungsleistung P
ALMA WCL 300 OP 1600 8XX IP65 15.5 W
ALMA WCL 300 OP 1600 8XX IP65 MD 16 W
Leistung Lichtquelle P
on
13 W
Schutzart IP65
Schutzklasse II
Umgebungstemperatur 0 °C…+40 °C
Abmessungen Ø 300 mm, Höhe 87 mm
Gewicht 1000 g
Werkstoff UV-stabilisiertes Polycarbonat
Farbe weiß, ähnlich RAL 9003
Diffusor opal
Farbtemperatur 3100 K 4100 K
ALMA WCL 300 OP 1600 8 0 IP65 MDx
Standby-Leistung P
sb
ca. 0,5 W
Frequenzbereich 5,8 GHz
Sendeleistung < 0,2 mW
Bewegungserkennung 0,6 - 1,5 m/s
Schaltleistung
220 - 240 V ~ / 50 - 60 Hz
800 W (cos = 1)φ
400 VA (cos = 0,5)φ
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse C.
7 Entsorgung/Garantie
Dieses Gerät darf nicht mit unsortiertem Restmüll
entsorgt werden. Besitzer von Altgeräten sind gesetzlich
dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen.
Informationen erhalten Sie von Ihrer Stadt- bzw.
Gemeindeverwaltung.
Hiermit erklärt ESYLUX GmbH, dass sich das Produkt ALMA WCL
300 MD in Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU
befindet. Den vollständigen Text der Konformitätserklärung finden
Sie unter: https://www.esylux.info/konformitaet/esylux_ce_alma_
wcl_md_ce017014_01.pdf.
Die ESYLUX Herstellergarantie finden Sie im Internet unter
www.esylux.com.
Technische und optische Änderungen vorbehalten.
ON/OFF with high-frequency motion detector (3.2)
LExternal conductor, 230 V ~
NNeutral conductor
L’ Switched phase conductor 230 V ~
Earth conductor
Produktspecifikationer
| Varumärke: | ESYLUX |
| Kategori: | Lampa |
| Modell: | ALMA WCL 300 OP 1600 840 IP65 |
Behöver du hjälp?
Om du behöver hjälp med ESYLUX ALMA WCL 300 OP 1600 840 IP65 ställ en fråga nedan och andra användare kommer att svara dig
Lampa ESYLUX Manualer
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
Lampa Manualer
- Sirui
- Canon
- Razer
- Neo
- Geekoto
- Unilux
- Media-tech
- Rockville
- Royal Sovereign
- Silvercrest
- Brilliant
- SLV
- Govee
- Max
- ETC
Nyaste Lampa Manualer
23 Oktober 2025
23 Oktober 2025
23 Oktober 2025
23 Oktober 2025
23 Oktober 2025
20 Oktober 2025
19 Oktober 2025
19 Oktober 2025
19 Oktober 2025
19 Oktober 2025
