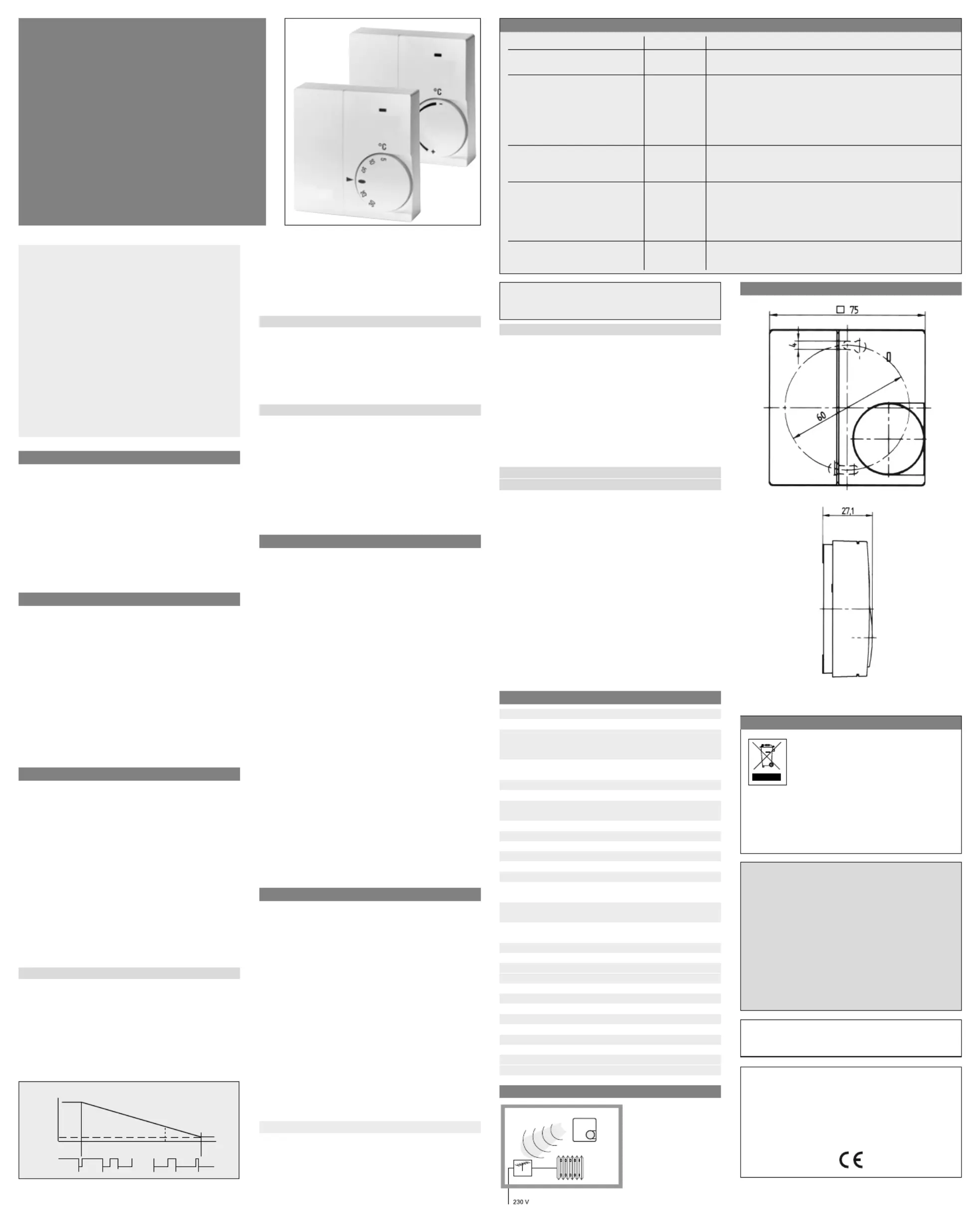

Sida 1/4

Installations- und

Bedienungsanleitung

Funkthermostat

-r1o / -r1h

U 468 931 003 364-6

1 Anwendung

Der elektronische RaumtemperaturreglerINSTAT 868-r1…

(Funksender) wird zur Einzelraumregelung verwendet

siehe Bild 8.

Er ist geeignet zum Regeln von:

• Öl- und Gaswarmwasserheizungen

• Stellantrieben bei Radiatorheizung

• Elektro-Fußboden- oder Direktheizung

• Umwälzpumpen.

Zum Betrieb wird ein Funkempfänger INSTAT 868-a...

benötigt.

2 Merkmale

• Keine Verdrahtung für den Regler nötig

• Einfachste Bedienung über einen Einstellknopf

• Ein Sender kann beliebig viele Empfangsbaugruppen

steuern

• Selbstlernende Adresseinstellung

• Einfacher Austausch von Empfängern ohne neu an -

lernen der Sender

• Sender passend zu allen Empfängern der INSTAT 868-

a... Familie

• Spannungsversorgung über 2 handelsübliche Batterien

• Gehäuse reinweiß, im neuen, zeitlos eleganten „EBERLE

design“

3 Funktionsbeschreibung

Der Raumtemperaturregler INSTAT 868-r1… ermittelt,

abhängig von einer veränderbaren Solltemperatur, ein

Stellsignal. Dieses wird per Funk an einen Funkempfän-

ger (INSTAT 868-a...) übertragen. Durch den Empfänger

(230V) werden die Stellglieder für Heiz- oder Kühlan-

wendungen geschaltet.

Die verwendete Sendefrequenz ist europaweit für sol-

che Anwendungsfälle vorgesehen.

Die Sendeleistung ist sehr gering, sie liegt weit unter der

eines Mobiltelefones. Außerdem wird der Sender nur

alle 10 Min aktiviert.

Die Übertragungsqualität wird durch spezielle Prüfver-

fahren und Sendewiederholungen erhöht. Durch den

„Lern-Modus“ werden Sender und Empfänger aufeinan-

der abgestimmt.

3.1 Regelverfahren

Fuzzy-Verfahren mit PWM:

Dieses Verfahren kommt einer stetigen Regelung sehr

nahe. Es ist besonders geeignet für elektro-thermische

Stellantriebe, Elektro-Heizungen und Pumpen.

Der, aus dem Unterschied zwischen Soll- und Ist-Tempe-

ratur errechnete Regelwert wird als veränderliches Im-

puls-Pausen-Verhältnis (Puls-Weiten-Modulation = PWM)

ausgegeben.

Die Summe der Zeiten von Impuls und Pause ist kon-

stant und beträgt 10 Minuten. Bei größeren Temperatur-

Impuls-Pausen-Verhältnis

Verlauf des Impuls-Pausen-Verhältnisses

in Abhängigkeit von der Temperatur

100

dauernd ein

Regelwert

dauernd aus

Ausgangs-

größe

10 min 10 min 10 min 10 min

Solltemperatur Temperatur

differenzen schaltet der Regler dauerhaft ein oder aus.

Der verwendete Regelalgorithmus versucht die Raum -

temperatur, ohne Schalttemperaturdifferenz, konstant

zu halten. Dazu ist es erforderlich, daß auch dann Wär-

me angefordert wird (jedoch in geringerem Maße),

wenn die Soll-Temperatur bereits erreicht ist.

3.2 Funktion der Lampe

Über die Lampe werden folgende Informationen ange-

zeigt.

Lern-Modus leuchtet während Lernmodus

Batterie schwach kurzes aufblitzen alle 15 Sek.

Nach Reset kurzes Aufblitzen (Lebenszeichen)

3.3 Batteriewechsel

Wenn die Signallampe im 15 Sek Rhythmus kurz auf-

blitzt, sollten innerhalb der nächsten Tage, die Batterie

gewechselt werden (unter dem Klappdeckel).

Polarität beachten.

Verwenden Sie bitte den Typ, der unter 6. „Technische

Daten“ angegeben ist. Die Qualität der Batterie be-

stimmt deren Lebensdauer.

Nach Wechseln der Batterie arbeitet der Regler normal

weiter.

4 Montage

Die Temperaturerfassung kann an der, für das Empfin-

den optimalen Stelle im Raum erfolgen. Für eine ein-

wandfreie Temperaturregelung ist jedoch eine Plazie-

rung sinnvoll, die:

– für die Bedienung leicht zugänglich ist

– frei von Vorhängen, Schränken, Regalen etc. ist

– freie Luftzirkulation ermöglicht

– frei von direkter Sonneneinstrahlung ist

– frei von Zugluft ist (z.B. öffnen von Fenstern und Türen)

– nicht direkt von der Wärmequelle beeinflußt wird

– nicht an einer Außenwand liegt

– ca. 1,5 m über dem Fußboden liegt

– eine sichere Funkübertragung ermöglicht

– nicht in der Nähe von z. B. Radio, Fernseher oder

Funkgeräten

– nicht in der Nähe von Metallteilen z. B. Metalltüren

oder -schränke, Spiegel oder stahlarmierter Beton

– bei Unsicherheit, vor der Montage, die Funkübertra-

gung prüfen (siehe Anleitung des Empfängers, Kapitel

„Test der Funkreichweite“). ggf. geeignete Stelle su-

chen.

Montage in folgenden Schritten:

• Abziehen des Temperatur-Einstellknopfes

• Lösen der Befestigungsschraube

• Abnehmen des Gehäuseoberteils

5 Inbetriebnahme

Nach der Montage muß eine Verbindung zwischen Reg-

ler (Sender) und Empfänger hergestellt werden. Anwen-

dungsbeispiele siehe Anleitung des Empfängers.

Dazu folgendermaßen vorgehen:

1. Beim Empfänger den „Lern-Modus“ aktivieren (siehe

dort).

2. Beim Sender den „Lern-Modus“ folgendermaßen ak-

tivieren (unter dem Klappdeckel)..

a) Taste gedrückt halten.ì

b) Taste „Reset“ kurz drücken.

c) Wenn die Signallampe leuchtet, loslassen. Wennì

die Verbindung erfolgreich hergestellt ist, erlischt

beim Empfänger die Signallampe selbständig (nach

ca < 1 Min).

d) Taste „Reset“ beim Sender betätigen. Der „Lern-

Modus“ wird beendet, die Signallampe erlischt.

Hinweis:

Aktivieren des Lern-Modus erzeugt eine neue Adresse,

alle Empfänger für diesen Sender müssen neu angelernt

werden.

Einfacher Austausch von Empfängern siehe 5.2.

Nach 10 Min wird beim Sender der Lernmodus automa-

tisch verlassen.

5.1 Test der Funktionen

Nach Betätigen von Reset geht der Sender für 15 Sekun-

den in den Testmodus. Bei korrekter Verbindung blinkt

die Lampe am Empfänger.

Bei unerklärlichen Störungen sollte die „Reset“-Taste

betätigt werden.

Manuelles Aktivieren des Empfänger-Ausganges

Einschalten:

30°C einstellen, ca 30 Sek warten

Ausschalten:

5°C einstellen, ca. 30 Sek warten.

5.2 Austausch von Empfängern ohne neu anlernen

der Sender

Die hier beschriebene Methode hat den Vorteil, daß die

bisher verwendete Adresse weiter verwendet wird. Es

muss nur der ausgetauschte Empfänger neu angelernt

werden.

Dazu folgendermaßen vorgehen:

1. Beim Empfänger den „Lern-Modus“ aktivieren (siehe

dort).

2. Beim Sender den „Lern-Modus“ folgendermaßen akti-

vieren.

a) Taste ìfür >8 Sek gedrückt halten.

b) Wenn die Signallampe leuchtet, Taste loslassen.

Wenn die Verbindung erfolgreich hergestellt ist, er-

lischt beim Empfänger die Signallampe selbständig

(nach < 1 Min).

c) Taste „Reset“ beim Sender betätigen. Der „Lern-Mo-

dus“ wird beendet, die Signallampe erlischt.

6 Technische Daten

Bestell-Bezeichnung INSTAT 868-r1o / INSTAT 868-r1h

EDV-Nr. 0536 11.... / 0536 12...

Temperatureinstellbereich

INSTAT 868-r1o 5…30°C

INSTAT 868-r1h 17…24°C

Betriebsspannung Batterie: 2 Microzellen

Alkaline (LR03) je 1,5 V = 3 V

Batterielebensdauer ca. 3 Jahre

Regelverfahren Fuzzy mit PWM

Zykluszeit der PWM ca. 10 Min (Summe von

Aus- und Einschaltzeit)

Meßintervall ca 10 Minuten

Anzeigelampe siehe 3.2 Funktion der Lampe

Temperaturfühler im Gerät

Trägerfrequenz 868,95 MHz

Modulationsverfahren FM

Antenne intern

Sendeintervall < 10 Minuten (Daten werden

mehrfach gesendet)

Reichweite typisch 100 m freie Luft oder

1 Decke bzw. 3 Wände

Schutzart des Gehäuses IP 30 / schutzisoliert

(Betauung nicht erlaubt)

Schutzklasse III

Softwareklasse A

Softwareversion INSTAT 868-r1o = 001574000000,

INSTAT 868-r1h = 001576000000

Sendeleistung max 4 dBm (2.5 mW)

Verschmutzungsgrad 2

Temperatur der Kugeldruckprüfung 75 ± 2°C

Betriebstemperatur –25…40°C

Lagertemperatur –25…70°C

Bereichseinengung im Einstellknopf

Gewicht (ohne Batterien) ca. 100 g

Energie-Klasse IV = 2 %

(nach EU 811/2013, 812/2013, 813/2013, 814/2013)

8. Anwendungsbeispiel

Ein Sender steuert ei-

nen Empfänger

Der Temperaturregler ist nun betriebsbereit.

Zum Überprüfen der Funkübertragung bitte auch

entsprechende Hinweise beim Empfänger beachten.

9 Maße

1 Anwendung

2 Merkmale

3 Funktionsbeschreibung

3.1 Regelverfahren

3.2 Funktion der Lampe

3.3 Batteriewechsel

4 Montage

5 Inbetriebnahme

5.1 Test der Funktionen

5.2 Austausch von Empfängern ohne neu anlernen

der Sender

6 Technische Daten

7 Kurzanleitung

8 Anwendungsbeispiel

9 Maße

Dieser Funksender darf in allen EU und EFTA-Staaten

betrieben werden.

Hiermit erklärt der Hersteller, dass sich dieses Gerät

in Übereinstimmung mit den grundlegenden Anfor-

derungen und den anderen relevanten Vorschriften

der Richtlinie RED (2014/53/EU) befindet.

Die Konformitätserklärung kann unter

„www.funk868MHz.de“ eingesehen werden.

Änderungen vorbehalten

Hinweis:

In einzelnen Fällen kann es dazu kommen, daß eine

Funkverbindung zwischen Funksender und Funk-

empfänger nicht dauerhaft sichergestellt werden

kann.

Daher empfehlen wir, die Funktionstüchtigkeit am

jeweiligen Aufstellungsort zu prüfen.

Zur Überbrückung größerer Reichweiten (bis zu

90m) oder bei schwierigen Übertragungsbedingun-

gen kann der Repeater INSTAT 868-rep... verwendet

werden.

7 Kurzanleitung

Siehe

Vorbereiten • Batterien einlegen

4 • Montieren

Funkverbindung herstellen 5 1. Taste gedrückt halten.ì

2. Taste „Reset“ kurz drücken.

3. Wenn die Signallampe leuchtet ìloslassen

4. Wenn die Verbindung erfolgreich hergestellt ist,

(Nachdem Lampe beim Empfänger erloschen ist)

Taste „Reset“ drücken

Empfänger-Ausgang schalten 5.1

– Ausgang Ein • 30 °C einstellen, 30 sek. warten

– Ausgang Aus • 5°C einstellen, 30 sek. warten

Austausch von Empfängern ohne

neu anlernen der Sender 5.2 1. Taste für > 8 Sek drückenì

2. Wenn die Signallampe leuchtet, Taste loslassen.

Wenn die Verbindung erfolgreich hergestellt ist,

3. Taste „Reset“ drücken.

Prüfen der Funktionsfähigkeit „Reset“ drücken LED leuchtet kurz›

›Empfänger schaltet 3 mal kurz

Recycling

Batterien dürfen nicht über den Hausmüll

entsorgt werden. Sie müssen vorschrifts -

mäßig entsorgt werden um die Umwelt zu

schützen. Batterien können dort entsorgt

werden wo sie gekauft wurden oder bei

entsprechenden Recycling Einrichtungen.

Dieses Pro-

dukt darf nicht über den Hausmüll entsorgt werden.

Bitte nur in speziellen Einrichtungen für Elektronik-

schrott entsorgen Erkundigen Sie sich bei den ört -

lichen Behörden zur Recycling Beratung.
