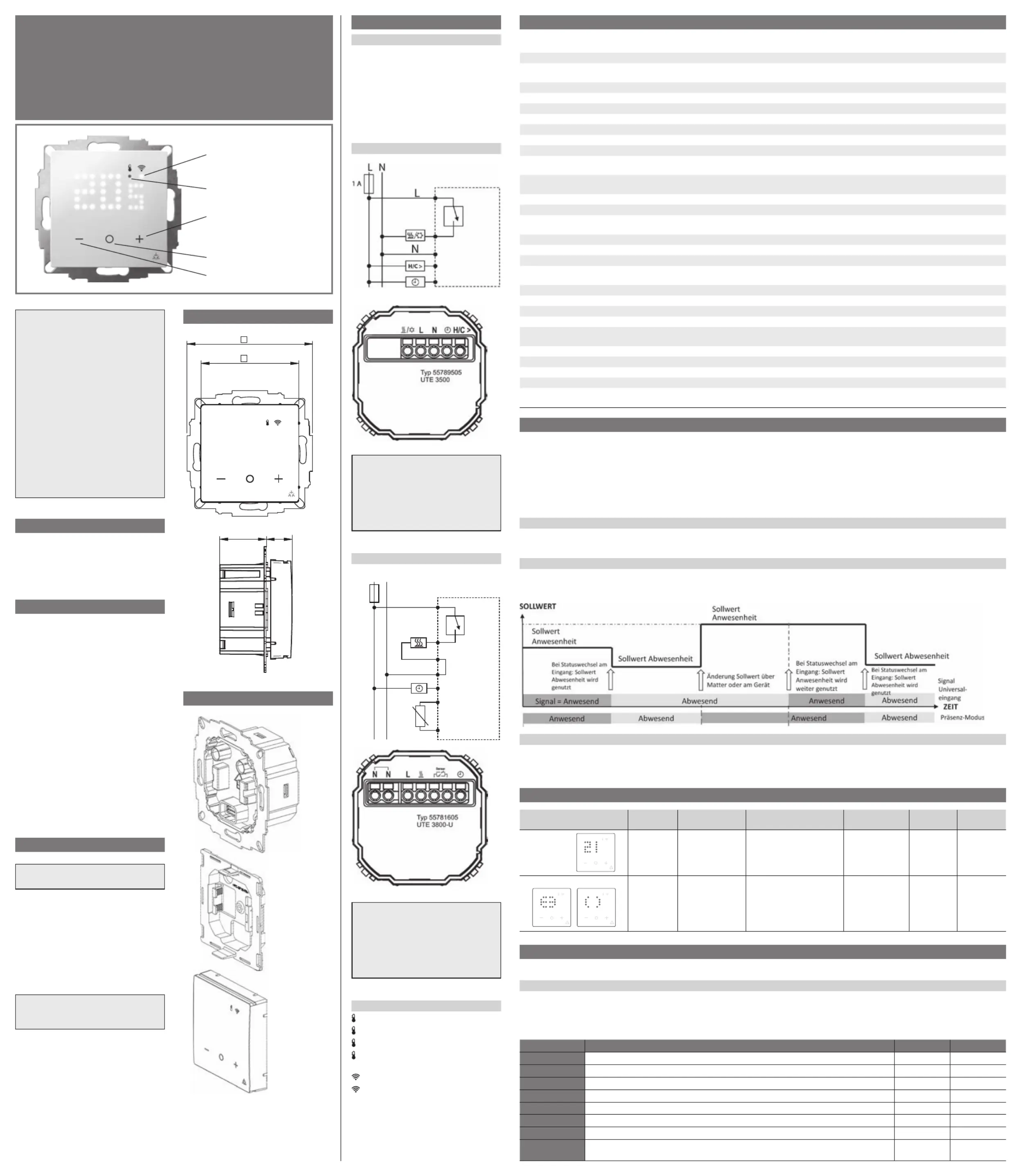

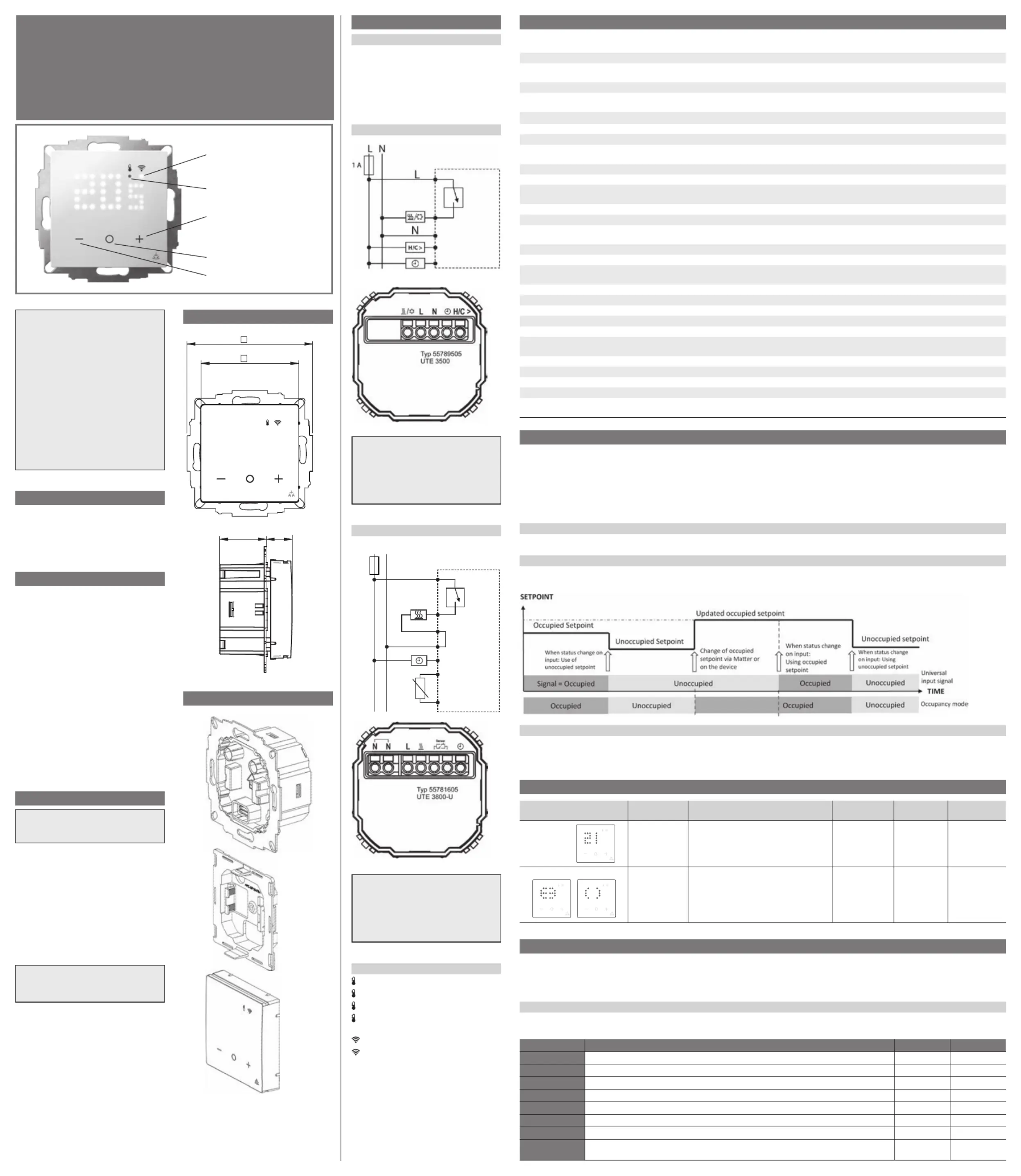

Sida 1/4
Bedienungs- und
Installationsanleitung
UTE 3500
UTE 3800-U
Achtung!
Das Gerät darf nur durch einen Elektro-
fachmann ge öffnet und gemäß dem
Schalt bild am Gerät bzw. dieser An leitung
installiert werden. Dabei sind die beste-
henden Sicherheitsvorschriften zu beach-
ten.
Um die Anforderungen der Schutzklasse
II zu erreichen, müssen entsprechende
Installationsmaßnahmen ergriffen wer-
den.
Dieses unabhängig montierbare elek-
tronische Gerät dient der Regelung der
Temperatur ausschließlich in trockenen
und geschlossenen Räumen, mit üblicher
Umgebung. Dieses Gerät entspricht
der DIN EN 60730, es arbeitet nach der
Wirkungs weise 1Y (UTE 3500) bzw. 1B
(UTE 3800-U).
1. Verwendungsbereich
Die elektronischen Temperaturregler UTE
3500 und UTE 3800-U können zur Regelung
der Raum- und Bodentemperatur verwendet
werden. Sie eignen sich für wassergeführte,
sowie elektrische Heizsysteme.
2. Montageort
• Der Regler soll an einer Stelle im Raum mon-
tiert werden, die für die Bedienung leicht
zugänglich ist.
• Montagehöhe: ca. 1,5 m über dem Fuß-
boden.
• Die Installation an einer Innenwand ist zu
bevorzugen. Vermeiden Sie Außenwände
und Zugluft von Fenstern und Türen.
• Achten Sie darauf, dass die normale
Konvektionsluft des Raumes den Regler
ungehindert erreicht. Der Regler soll daher
nicht innerhalb von Regalwänden oder hin-
ter Vorhängen und ähn lichen Abdeckungen
montiert werden.
• Fremdwärme beeinflusst die Regel-
genauigkeit nachteilig.
• Direkte Sonneneinstrahlung, die Nähe
von Fernseh-, Rundfunk- und Heizgeräten,
Lampen, Kaminen und Heizungsrohren
muss vermieden werden.
• Montage in Unterputzdose Ø 60 mm
3. Elektrischer Anschluss
Achtung:
Stromkreis spannungsfrei schalten
Anschluss in folgenden Schritten:
1. Anschluss des Powermoduls gemäß
Schaltbild (siehe Gehäuse boden oder diese
Anleitung)
2. Montagerichtung des Powermoduls in der
Dose beachten (Pfeil nach oben)
3. Abdeckrahmen aufsetzen
4. Abdeckrahmen mit Rahmenhalter xieren
5. Logikmodul einsetzen
Achtung!
Montage nur in nichtleitenden (Kunststo)
Unterputzdosen.
WIFI-Status-LED
Heizen/ Kühlen-Status-LED
[+] Taste
[O] Bestätigungs taste
[-] Taste
468 931 014 372-2
D
7. Technische Daten
Bestellbezeichnung UTE 3500
(Art.-Nr.: 557895054xxx)
UTE 3800-U
(Art.-Nr.: 557816054xxx)
Spannungsversorgung 230 V AC 50/60 Hz 230 V AC 50/60 Hz
Temperatureinstellbereich 5 °C … 30 °C 5 °C … 30 °C oder 10 °C … 40 °C
je nach Anwendungsauswahl
Ausgang Triac (geräuschlos) Relais
Anzahl schaltbare Stellantriebe / Schaltstrom 5 Stellantriebe à 3 W elektrothermisch (15 W) 16 (4) A
Regelalgorithmus PWM oder Zweipunkt einstellbar PWM oder Zweipunkt einstellbar
PWM-Zykluszeit 5 min … 20 min einstellbar 5 min … 20 min einstellbar
Hysterese 0,1 K oder 0,5 K einstellbar 0,1 K oder 0,5 K einstellbar
Temperaturabsenkung Temperatur im Abwesenheitsmodus einstellbar Temperatur im Abwesenheitsmodus einstellbar
Frostschutz 5 °C 5 °C
Ventilschutz
(aktiv je nach Anwendungsauswahl)
Dauer und Zeitpunkt einstellbar Dauer und Zeitpunkt einstellbar
Temp.-Limit nach EN 50559
(aktiv je nach Anwendungsauswahl)
5 min / 60 min 5 min / 60 min
Heizen/Kühlen-Eingang Leitung max. 100 m
Universaleingang Absenk- oder Präsenzeingang einstellbar Absenk- oder Präsenzeingang einstellbar
Fernfühler z. B. F 193 720, NTC, Länge 4 m.
Max. Verlängerung: 50 m
Bereichseinengung Über Nutzermenü Über Nutzermenü
Connectivity Matter WiFi V1.1 Matter WiFi V1.1
Programmierbare Schaltzeiten Über Smartphone-Anbindung (Matter WiFi) Über Smartphone-Anbindung (Matter WiFi)
Parametrierung Über Installateurs- und Nutzermenü
direkt am Gerät
Über Installateurs- und Nutzermenü
direkt am Gerät
Umgebungstemperatur 0 … 40 °C 0 … 40 °C
Lagerung –25 … 60 °C –25 … 60 °C
Überspannungskategorie III III
Bemessungsstoßspannung 4 kV 4 kV
Spannung und Strom für Zwecke der
EMV-Störaussendungsprüfung
230 V, 0,1 A 230 V, 0,1 A
Schutzklasse II II
Schutzart IP30 IP30
Verschmutzungsgrad 2 2
Temperatur für Kugeldruckprüfung 75°C 75°C
Energie-Klasse
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
IV = 2% IV = 2%
8. Anwendungsauswahl (je nach Variante)
Nach erstem Start des Reglers P2: Wassergeführte Fußbodenheizung – Raum
oder im Installateursmenü (Level 1): P3: Wassergeführter Radiator – Raum
P4: Gebläsekonvektor – Raum ( Bei UTE 3500 nur mit externem Relais verwenden.)Achtung!
P5: Elektroradiator / Infrafrot – Raum (Achtung! Bei UTE 3500 nur mit externem Relais verwenden.)
P6: Wassergeführte Fußbodenheizung – Limiter
Bestätigen der Auswahl mit [O]-Taste. P7: Elektrische Fußbodenheizung – Boden
P8: Elektrische Fußbodenheizung – Limiter
Stellantriebe NC / NO (nur UTE 3500)
Über das Installateursmenü kann eingestellt werden, ob der Regler Stellantriebe „stromlos geschlossen“ (NC) oder „stromlos oen“ (NO) ansteuert.
Voreingestellt ist „stromlos geschlossen“ (NC).
Absenkeingang / Präsenzeingang
Die Funktionsweise des Universaleingangs kann im Installateurs menü deniert werden (Standard: Absenkeingang). Mit Spannung beschalteter
Absenkeingang bedeutet, der Regler geht in den Abwesenheitsmodus. Mit Spannung be schalteter Präsenzeingang bedeutet, der Regler geht in
den Anwesenheitsmodus.
Heizen / Kühlen-Eingang
Mit Spannung beschalteter H/K-Eingang bedeutet Kühl betrieb, nicht beschaltet bedeutet Heizbetrieb. Im Falle von Leitungslängen über 100m kann
ein Entstörkondensator (z. B. Kondensator 230VAC 0,33 µF oder vergleichbar) zwischen Steuerleitung H/K und dem Neutralleiter N an beliebiger
Stelle installiert werden um eine Fehlfunktion zu vermeiden.
9. Bedienung im Normalbetrieb
Visuelles Feedback Menüpunkt Funktions-
beschreibung
Optionen und Anzeige
der Punkt-Matrix-LEDs
Voreingestellte
Werte
UTE 3500 UTE 3800-U
Sollwert
blinkt
Sollwert Änderung
Sollwert
min. Sollwert –
max. Sollwert in °C
mit [+] bzw. [–] Taste
(Bereich eingrenzbar im
Nutzermenü)
Heizen:
19
Kühlen:
21
Gesperrt Entsperrt Kinder-
sicherung
Sperren /
Entsperren
[+] und [–] Tasten
für 5 Sek gleichzeitig
gedrückt halten
Entsperrt
10. Installateurs-Menü
Zum Einstieg ins Installateursmenü [+] und [O] Tasten gleichzeitig für 5 Sekunden gedrückt halten. Die WiFi-LED leuchtet lila.
Installateursmenü (Level1):
Code: 19 eingeben.
Auf Level 1 können je nach Heizungsanwendung voreingestellte Werte und Funktionen übernommen werden. Mit [+] und [-] durch die Menüpunkte blättern.
--> Bestätigen der gewählten Voreinstellung mit [O]-Taste.
Menü ohne Speichern verlassen: [+] und [O] Tasten gleichzeitig drücken oder 10 Sek warten.
Menüpunkt Verwendungsart des Thermostats UTE 3500 UTE 3800-U
P2 Wassergeführte Fußbodenheizung – Raum
–
P3 Wassergeführter Radiator – Raum
–
P4 Gebläsekonvektor – Raum. Achtung! Bei UTE 3500 nur mit externem Relais verwenden.
P5
Elektroheizung / Infrarot – Raum. Bei UTE 3500 nur mit externem Relais verwenden.Achtung!
P6 Wassergeführte Fußbodenheizung – Limiter –
P7 Elektrische Fußbodenheizung – Boden –
P8 Elektrische Fußbodenheizung – Limiter –
99 Zurücksetzen auf Werkseinstellungen
no: Stopp und zurück / Yes: Taste [O] 3 Sekunden gedrückt halten: Bestätigen
6. Schaltbild
Kurzbeschreibung im Schaltbild
L = Außenleiter (Phase)
N = Neutralleiter (früher Mp)
è
= Universaleingang
Absenkeingang/Präsenzeingang
U = Lastanschluss Heizen
P = Lastanschluss Kühlen
H/C> = Anschluss für Heizen/Kühlen
Eingangssignal
UTE 3500
Achtung! z
Gefahr tödlicher Verletzungen durch Strom-
schlag. Das Gerät ist kein Sicherheits klein-
spannungs gerät (SELV). Die Sensor leitungen
liegen an Netz spannung 230 V AC. Verwenden
Sie nur Sensoren mit isoliertem Kabel. Bei
Nicht beachtung bestehen Gefahr schwerer
Verletzungen oder Lebensgefahr.
UTE 3800-U
L N
L
N
N
Sensor
16 A
Achtung! z
Gefahr tödlicher Verletzungen durch Strom-
schlag. Das Gerät ist kein Sicherheits klein-
spannungs gerät (SELV). Die Sensor leitungen
liegen an Netz spannung 230 V AC. Verwenden
Sie nur Sensoren mit isoliertem Kabel. Bei
Nicht beachtung bestehen Gefahr schwerer
Verletzungen oder Lebensgefahr.
Anzeige LEDs
rot: Anzeigelampe Heizen
blau: Anzeigelampe Kühlen
grün: Abwesenheitsmodus
grün
blinkend: Fenster-Oen-Erkennung
weiß: Matter WiFi-Verbindung
gelb: WiFi-Verbindungsfehler
Hinweis: Heizen- und Kühlen-LED zeigt Dierenz
zum Sollwert, nicht den Schaltzustand
des Ausgangs.
4. Maße
55
71
29
15,5
in mm
5. Übersicht
Powermodul
Zwischenmodul/
Rahmenhalter
Logikmodul
