Sida 1/5

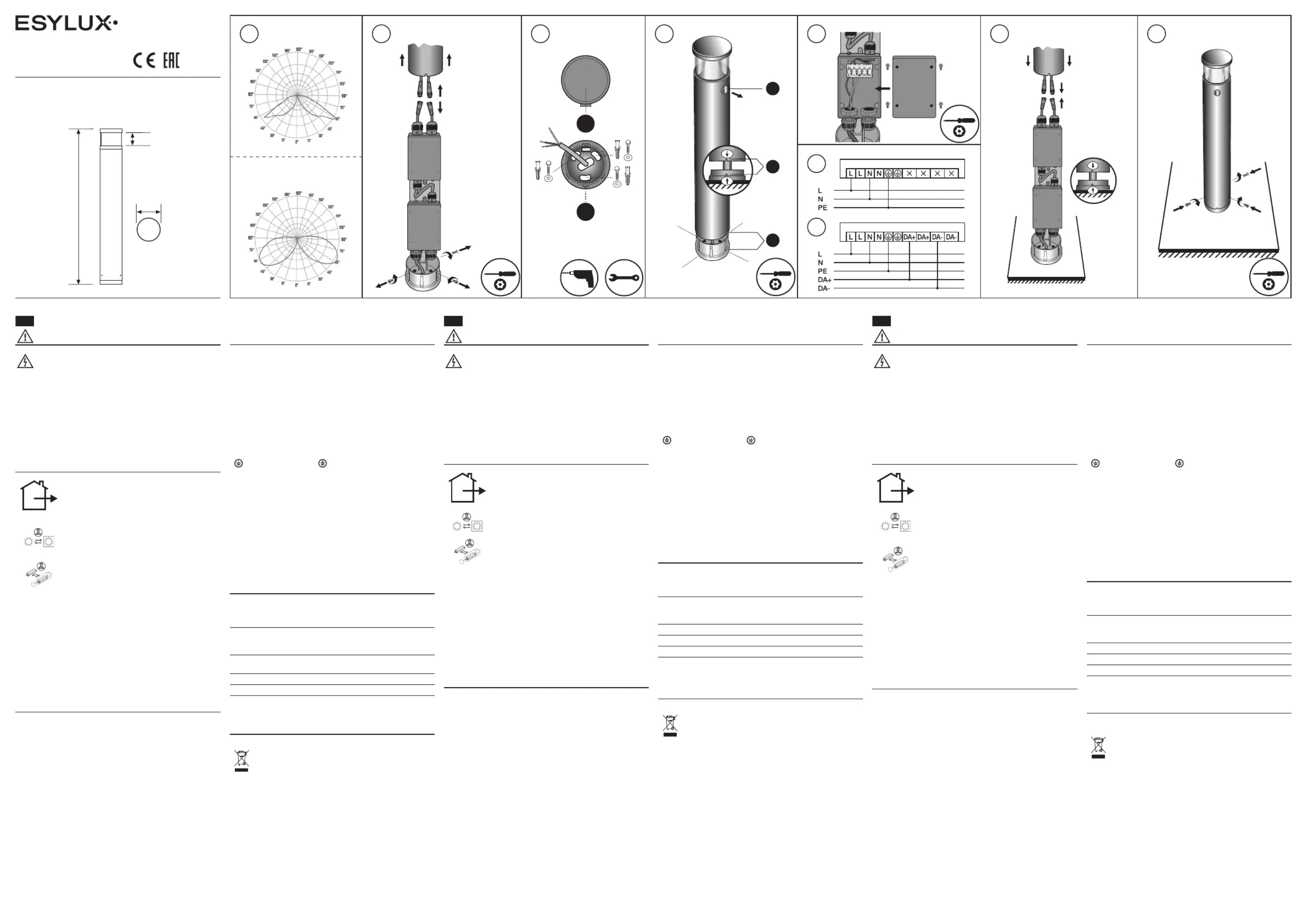

KURZANLEITUNG
GEFAHR!
Lebensgefahr durch elektrischen Schlag!
• Die Installation darf nur von Elektroinstallateuren oder
Elektrofachkräften unter Berücksichtigung der landespezifischen
Vorschriften erfolgen.
• Vor Montage / Demontage Netzspannung freischalten.
• Die DALI Schnittstelle wird nicht durch sichere Kleinspannung
versorgt (SELV).
• Zwischen der Niederspannung und der DALI bzw.
1 - 10V Schnittstelle besteht nur eine einfache Isolierung
(Basisisolierung). Die zu verwendenden Steuergeräte müssen
einen entsprechenden Schutz gegen elektrischen Schlag
sicherstellen.
1 Bestimmungsgemäße Verwendung
Die Pollerleuchten-Serie ALVA BL ist für den Einsatz
im Außenbereich bestimmt. Sie eignet sich für die
Beleuchtung von Wegen, Vorplätzen und Einfahrten
oder Grünflächen. Die Leuchte enthält eingebaute
LED-Lampen.
Die Lichtquelle dieser Leuchte darf nur vom
Hersteller oder einem von ihm beauftragten
Servicetechniker oder einer vergleichbar
qualifizierten Person ersetzt werden.
Das separate Betriebsgerät dieser Leuchte darf nur
vom Hersteller oder einem von ihm beauftragten
Servicetechniker oder einer vergleichbar
qualifizierten Person ersetzt werden.
Lichtverteilungskurve (1.1)
Weitere Lichtverteilungskurven der ALVA BL Serie finden Sie unter
www.esylux.com.
Montageart
Standmontage
Zubehör
Optionales Zubehör (ALVA BL GROUND SPIKE 100,
Mobil-PDi/Dali, ESY-Pen) ist erhältlich unter www.esylux.com.
Lieferumfang
1x Leuchte, 3x Befestigungsschrauben, 3x Dübel, Bohrschablone
2 Produktbeschreibung
ALVA BL 700/100 ON / OFF
• Lichtaustritt 360°
• Steuerung durch externe Geräte: z.B. Lichtschalter Ein / Aus
ALVA BL 700/100 DALI
• Lichtaustritt 360°
• DALI-Schnittstelle
• Steuerung über DALI-Schnittstelle: Ein / Aus, Dimmen
ALVA BL 700/100 MD IR DALI
• Lichtaustritt 360°
• Die Leuchten haben eine Spannungsversorgung für 2-polige
DALI-Steuerleitungen (30mA). Andere DALI-Bus-Komponenten
wie z.B. ALVA BL DALI-Leuchten können ca. 16 der 30mA
nutzen.
• DALI-Bewegungsmelder: 140° Erfassungswinkel, 4m
Erfassungsreichweite quer, Einstellmöglichkeiten über
Mobil-PDi/Dali oder ESY-Pen (Zubehör), Parallelschaltung (max.
8 Stück)
• Steuerung über DALI-Schnittstelle: Ein / Aus, Dimmen
DE
LED
LED
LED
230V
ESYLUX GmbH • An der Strusbek 40
22926 Ahrensburg / Germany
info@esylux.com • www.esylux.com
MA01409007
ALVA BL 700/100 ON/OFF
ALVA BL 700/100 DALI
ALVA BL 700/100 MD IR DALI
3 Montage und Anschluss
Lösen Sie die Sicherheitsschrauben der Montageplatte und ziehen
Sie diese aus dem Leuchtenkörper heraus . Trennen Sie die (2.1)
Anschlussstecker voneinander (2.1).
Schrauben Sie die Montageplatte auf ein Fundament .(2.2)
Achtung: Bei Leuchten mit Meldern ist die Blickrichtung des Melders
(B) festzulegen! Richten Sie die Montageplatte so aus, dass die
Markierung an der Montageplatte (A) auf der Seite des Melders
platziert wird (2.2 / 2.3).
Der Anschluss erfolgt gemäß Anschlussplan an der
Installationsdose .(2.4)
ON / OFF (2.5) DALI (2.6)
L LAußenleiter Außenleiter
N NNeutralleiter Neutralleiter
Schutzleiter Schutzleiter
DA+ DALI +
DA- DALI -
Achtung: Für die Inbetriebnahme der Leuchte mit Melder finden Sie
nähere Informationen in der ausführlichen Bedienungsanleitung und
in dem beiliegenden Hinweisblatt zur DALI-Vernetzung.
DALI-Anschluss nicht verpolen! Beachten Sie die Kennzeichnung der
Klemmen.
Verbinden Sie die Anschlussstecker miteinander und führen Sie
den Leuchtenkörper auf die Montageplatte . Achten Sie darauf, (2.7)
dass die Markierungen vom Leuchtenkörper und der Montageplatte
aufeinander liegen (2.7).
Befestigen Sie die Leuchte mit den Sicherheitsschrauben an der
Montageplatte .(2.8)
4 Technische Daten
Nennspannung
ON/OFF
DALI
MD IR DALI
110 - 240V ~ / 50 - 60Hz
200 - 240 V~ / 50 - 60Hz
200 - 240 V~ / 50 - 60Hz
Bemessungsleistung
ON/OFF
DALI
MD IR DALI
P = 7 W
P = 7 W
P = 7 W
Schutzart/Schutzklasse IP65/I
Umgebungstemperatur -25°C…+40°C
Farbe graphitgrau, ähnlich RAL 7024
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse F.
5 Entsorgung / Garantie
Technische und optische Änderungen vorbehalten.
Dieses Gerät darf nicht mit unsortiertem Restmüll
entsorgt werden. Besitzer von Altgeräten sind gesetzlich
dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen.
Informationen erhalten Sie von Ihrer Stadt- bzw.
Gemeindeverwaltung.
Die ESYLUX Herstellergarantie finden Sie im Internet unter
www.esylux.com.
2.7 2.8
TR
OP
1.1 2.22.1 2.3
2.5
2.6
2.4
Ø 100 mm
700 mm
64,6 mm
B
A
A
B
A

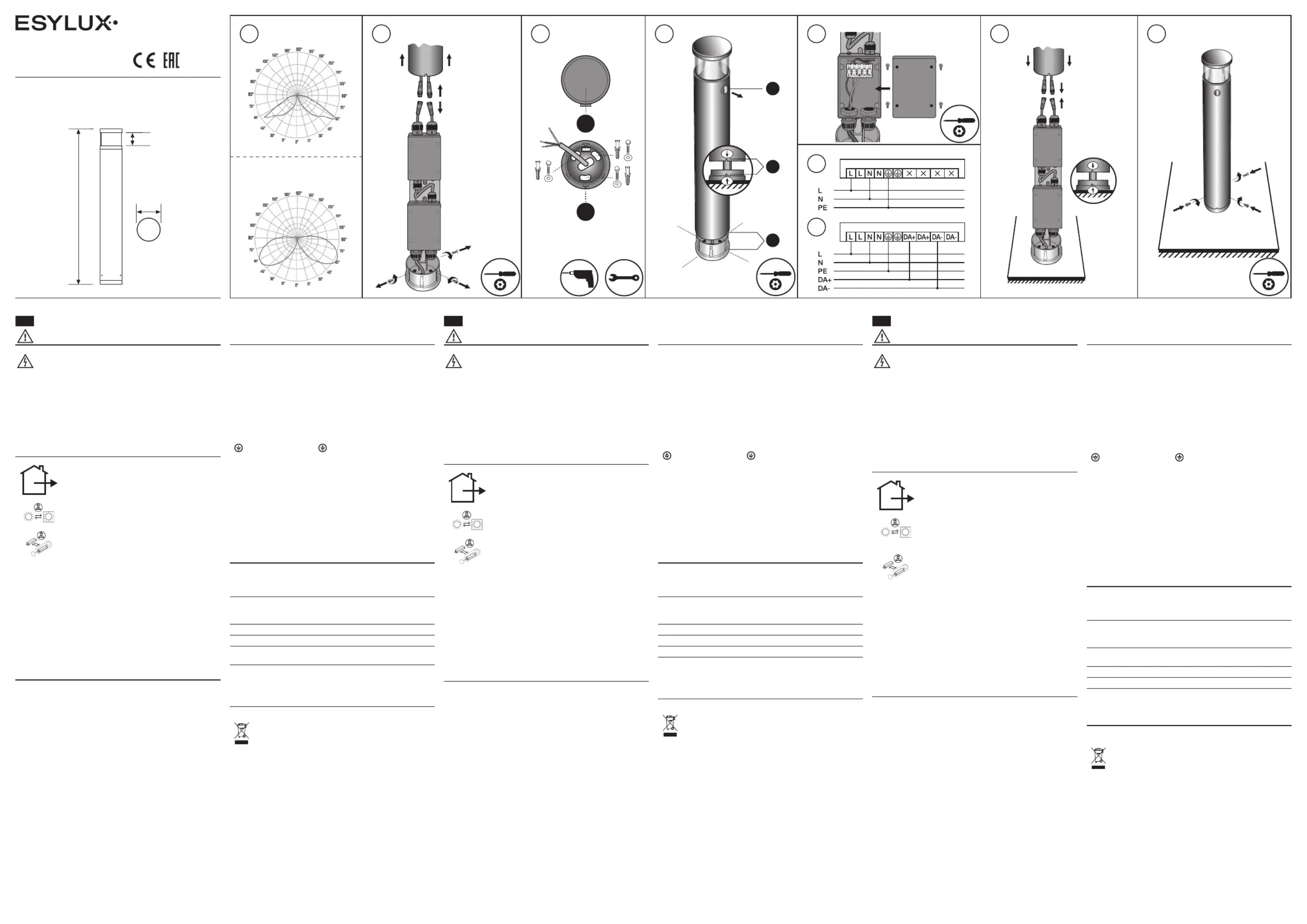

SHORT INSTRUCTION
DANGER!
Risk of fatal injury from electric shock!
• Installation must only by performed by an electrical installation
technician or a trained electrician, taking country-specific
regulations into account.
• Switch off the power supply prior to assembly/disassembly.
• The supply to the DALI interface is not classified as Safety Extra
Low Voltage (SELV).
• There is only a single insulation method (basic insulation)
between the low voltage and the DALI 1–10 V interface. The
control devices that are used must guarantee appropriate
protection against electric shock.
1 Intended use
The bollard lights in the ALVA BL series are intended
for outdoor use. They are suitable for illuminating
paths, courtyards, entrances and green spaces. The
light contains built-in LED bulbs.
The light source in this light may only be replaced
by the manufacturer, manufacturer-designated
service technicians or a person with comparable
qualifications.
The separate operating device in this light may only
be replaced by the manufacturer, manufacturer-
designated service technicians or a person with
comparable qualifications.
Light distribution curve (1.1)
Further light distribution curves for the ALVA BL series can be found
at www.esylux.com.
Installation type
Floor-standing
Accessories
Optional accessories (ALVA BL GROUND SPIKE 100, Mobil-PDi/
Dali, ESY-Pen) are available at www.esylux.com.
Included in delivery
1x light, 3x fastening screws, 3x dowels, drilling template
2 Product description
ALVA BL 700/100 ON/OFF
• Light distribution 360°
• Control via external devices, e.g. light switches: on/off
ALVA BL 700/100 DALI
• Light distribution 360°
• DALI interface
• Control via DALI interface: on/off, dim
ALVA BL 700/100 MD IR DALI
• Light distribution 360°
• The lights have a power supply for two-pin DALI control cables
(30mA). Other DALI bus components, e.g. ALVA BL DALI lights,
can use approx. 16 of the 30 mA.
• DALI motion detector: 140° sensor coverage, 4m lateral
detection range, can be configured via Mobil-PDi/Dali or ESY-Pen
(accessory), parallel wiring (max. 8 pieces)
• Control via DALI interface: on/off, dim
GB
LED
LED
LED
230V
3 Installation and connection
Undo the safety screws on the mounting plate and remove them
from the body of the light . Unplug the connectors from each (2.1)
other .(2.1)
Screw the mounting plate onto a base .(2.2)
Please note: If the light has a motion detector, the viewing direction
of the detector (B) must be set. Position the mounting plate so that
the marking on the mounting plate (A) is on the side of the motion
detector (2.2/2.3).
Connect as shown in the wiring diagram on the installation box
(2.4).
ON/OFF (2.5) DALI (2.6)
R RExternal conductor External conductor
NNeutral conductor Neutral conductorN
Earth conductor Earth conductor
DA+ DALI +
DA- DALI -
Please note: You can find more information about commissioning
lights with a motion detector in the comprehensive operating manual
and in the enclosed information sheet about DALI networking.
Do not reverse the polarity of the DALI connection! Note the labels on
the terminals.
Plug the connectors into each other and move the body of the light
onto the mounting plate . Make sure that the markings on the (2.7)
body of the light and on the mounting plate are aligned .(2.7)
Fasten the light to the mounting plate using the safety screws.(2.8)
4 Technical data
Nominal voltage
ON/OFF
DALI
MD IR DALI
110 - 240V ~ / 50 - 60Hz
200 - 240 V~ / 50 - 60Hz
200 - 240 V~ / 50 - 60Hz
Rated output
ON/OFF
DALI
MD IR DALI
P = 7 W
P = 7 W
P = 7 W
Protection type/Protection class IP65/I
Ambient temperature -25°C to +40°C
Colour graphite grey, similar to RAL 7024
This product contains a light source in energy efficiency class F.
5 Disposal/warranty
Technical and design features may be subject to change.
This device must not be disposed of as unsorted residual
waste. Used devices must be disposed of correctly. Contact
your local town council for more information.
The ESYLUX manufacturer's warranty can be found online at
www.esylux.com.

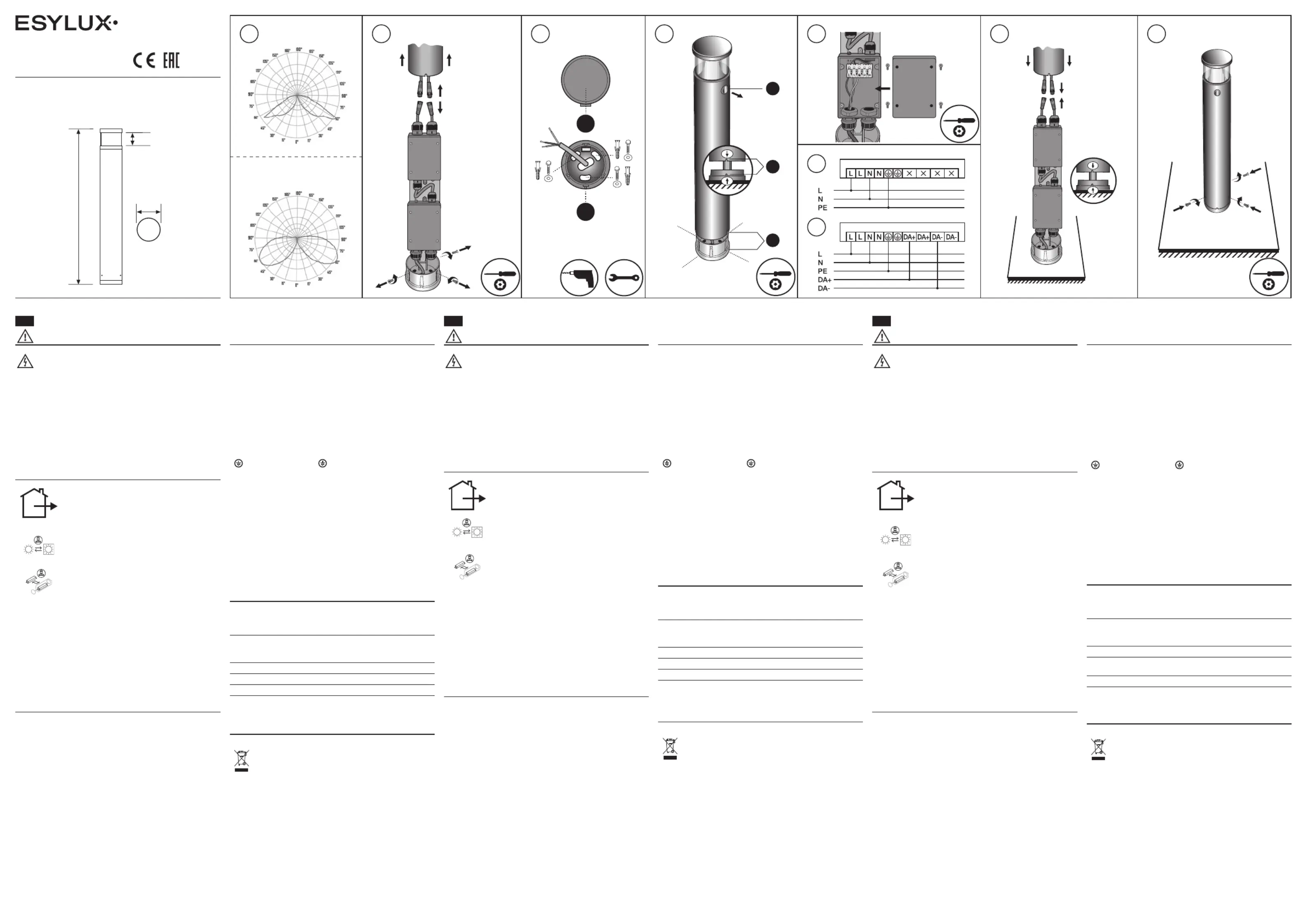

MODE D'EMPLOI RAPIDE
DANGER!
Danger de mort par électrocution!
• L'installation doit impérativement être effectuée par des
installateurs professionnels ou des spécialistes de l'électronique
conformément aux normes et prescriptions locales en vigueur.
• Avant d'installer ou de désinstaller le produit, coupez le courant.
• L'interface DALI n'est pas alimentée par une très basse tension
sécurisée.
• Seule une isolation simple (isolation de base) sépare la tension
basse de l'interface DALI ou de l'interface 1-10V. Il est
nécessaire que les dispositifs de commande utilisés garantissent
le niveau de protection adapté contre les décharges électriques.
1 Conformité d'utilisation
La série de bornes d'éclairage ALVA BL est destinée
à un usage en extérieur. Elle convient à l'éclairage
des chemins, des parvis et des allées ou des
espaces verts. Le luminaire contient des lampes LED
intégrées.
La source lumineuse de ces luminaires doit être
remplacée uniquement par le fabricant ou par
l'un de ses techniciens agréés, ou toute personne
possédant des qualifications équivalentes.
L'appareillage de commande de ces luminaires doit
être remplacé uniquement par le fabricant ou par
l'un de ses techniciens agréés, ou toute personne
possédant des qualifications équivalentes.
Courbe photométrique (1.1)
D'autres courbes de distribution de la lumière pour la série ALVA BL
sont disponibles à l'adresse www.esylux.com.
Type de montage
Montage au sol
Accessoires
Des accessoires en option (ALVA BL GROUND SPIKE 100,
Mobil-PDi/DALI, ESY Pen) sont disponibles sur le site www.esylux.
com.
Éléments inclus
1luminaire, 3vis de fixation, 3chevilles, gabarit de perçage
2 Description des produits
ALVA BL 700/100 ON/OFF
• Émission lumineuse à 360°
• Commande via des appareils externes: par exemple via un
interrupteur marche/arrêt
ALVA BL 700/100 DALI
• Émission lumineuse à 360°
• Interface DALI
• Commande via l'interface DALI: marche/arrêt, diminution de
l'éclairage
ALVA BL 700/100 MD IR DALI
• Émission lumineuse à 360°
• Les luminaires sont dotés d'une alimentation pour double fil
pilote DALI (30mA) intégrée. Les autres composants de bus
DALI, tels que les luminaires ALVA BL DALI, utilisent environ
16mA sur 30.
• Détecteur de mouvement DALI: Angle de détection de 140°,
plage de détection transversale de 4m, possibilités de réglage via
Mobil-PDi/Dali ou ESY Pen (accessoire), montage en parallèle
(max. 8pièces)
• Commande via l'interface DALI: marche/arrêt, diminution de
l'éclairage
FR
LED
LED
LED
230V
3 Montage et branchement
Desserrez les vis de sécurité de la plaque de montage et retirez
celle-ci du corps du luminaire . Débranchez les connecteurs (2.1)
(2.1).
Vissez la plaque de montage sur une base .(2.2)
Attention: Pour les luminaires équipés de détecteurs, il convient de
définir la direction de visée du détecteur (B). Alignez la plaque de
montage de manière à placer le marquage sur la plaque de montage
(A) sur le côté du détecteur (2.2 / 2.3).
Le raccordement s'effectue conformément au schéma de
raccordement sur le
boîtier d'installation .(2.4)
ON/OFF (2.5) DALI (2.6)
L LFil externe Fil externe
NFil neutre Fil neutreN
Terre Terre
DA+ DALI +
DA- DALI -
Attention: Pour plus d'informations sur la mise en service du
luminaire avec détecteur, reportez-vous au mode d'emploi détaillé et
à la fiche d'information jointe sur la mise en réseau DALI.
Ne pas inverser la polarité du raccordement DALI! Veuillez respecter
les symboles de polarité sur les bornes.
Branchez les connecteurs entre eux et guidez le corps du luminaire
sur la plaque de montage . Assurez-vous que les repères du (2.7)
corps du luminaire et de la plaque de montage sont alignés .(2.7)
Fixez le luminaire à la plaque de montage à l'aide des vis de sécurité
(2.8).
4 Caractéristiques techniques
Tension nominale
ON/OFF
DALI
MD IR DALI
110 - 240V ~ / 50 - 60Hz
200 - 240 V~ / 50 - 60Hz
200 - 240 V~ / 50 - 60Hz
Puissance nominale
ON/OFF
DALI
MD IR DALI
P = 7 W
P = 7 W
P = 7 W
Type/classe de protection IP65/I
Température ambiante de
fonctionnement
-25°C…+40°C
Couleur gris graphite, similaire à RAL7024
Ce produit contient une source lumineuse de classe d'efficacité
énergétiqueF.
5 Mise au rebut/Garantie
Sous réserve de modifications techniques et esthétiques.
Cet appareil ne doit pas être jeté avec les déchets non triés.
Les propriétaires d'équipements électriques ou électroniques
usagés ont en effet l'obligation légale de les déposer dans un
centre de collecte sélective. Informez-vous auprès de votre
municipalité sur les possibilités de recyclage.
La garantie fabricant ESYLUX est disponible sur Internet à l'adresse
www.esylux.com.
Produktspecifikationer
| Varumärke: | ESYLUX |
| Kategori: | Lampa |
| Modell: | ALVA BL 700/100 MD IR DALI |
Behöver du hjälp?
Om du behöver hjälp med ESYLUX ALVA BL 700/100 MD IR DALI ställ en fråga nedan och andra användare kommer att svara dig
Lampa ESYLUX Manualer
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
Lampa Manualer
- Black Diamond
- Luctra
- Allegri
- Lightaccents
- Miledo
- VELVET
- ServIt
- Exagerate
- Klein Tools
- Fabas
- Eufy
- AVM
- Ikan
- Stanley
- Müller Licht
Nyaste Lampa Manualer
23 Oktober 2025
23 Oktober 2025
23 Oktober 2025
23 Oktober 2025
23 Oktober 2025
20 Oktober 2025
19 Oktober 2025
19 Oktober 2025
19 Oktober 2025
19 Oktober 2025
