Sida 1/16

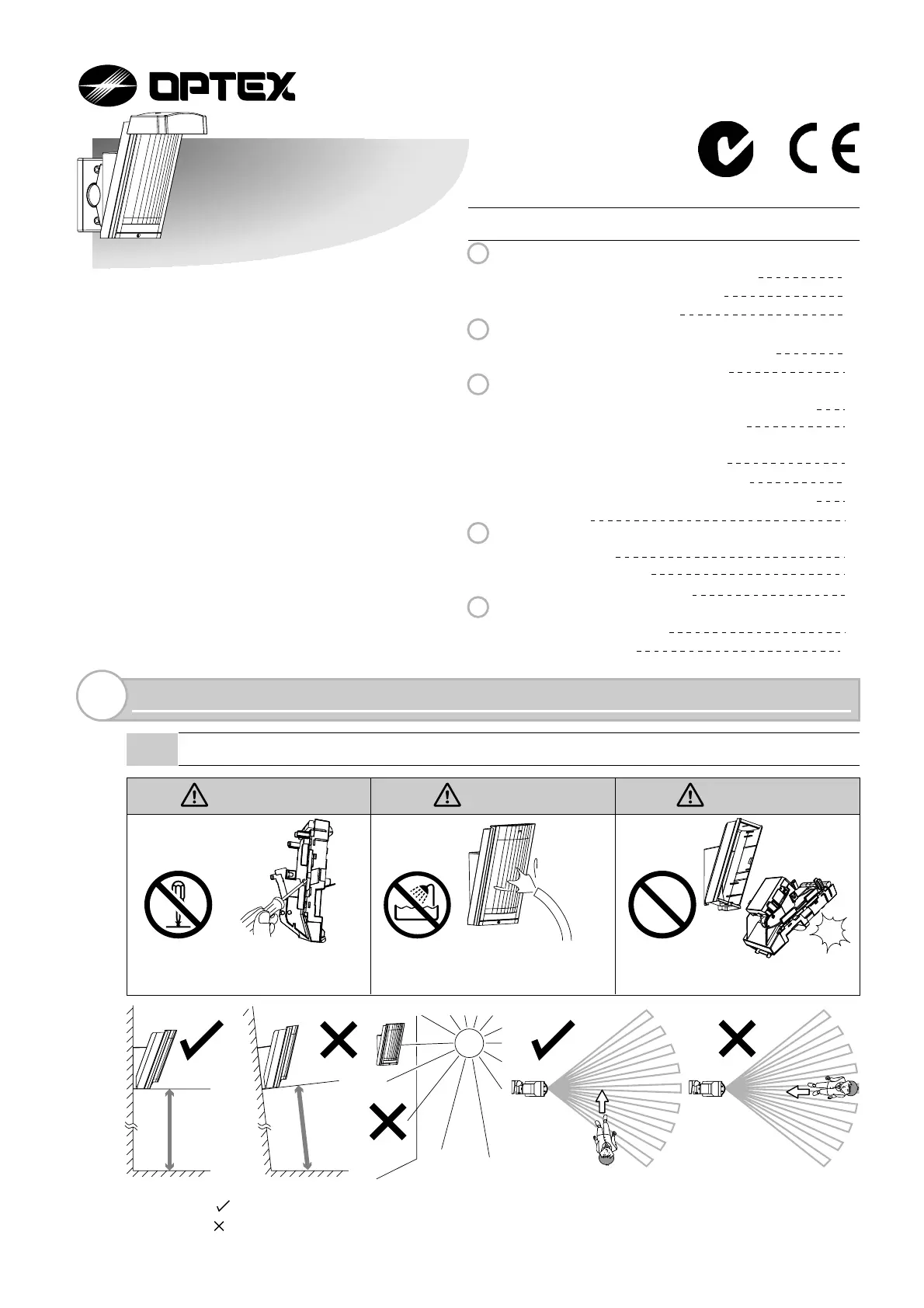

-1-

N219

INTRODUCTION

1-1 BEFORE YOUR OPERATION 1

1-2 PARTS IDENTIFICATION 2

1-3 DETECTION AREA 2

PREPARATIONS

2-1 TRANSMITTER PREPARATION 3

2-2 BATTERY PREPARATION 4

INSTALLATION

3-1

DETERMING THE DETECTION LENGTH

3-2 MOUNTING THE BATTERY 5

3-3 MOUNTING THE TRANSMITTER

AND THE BATTERY BOX 7

3-4 MOUNTING THE BRACKET 8

3-5 ADJUSTING THE VERTICAL ANGLE 9

3-6 WIRING 10

SETTING

4-1 FUNCTION 11

4-2 ANTI-MASKING 13

4-3 AREA ADJUSTMENT 14

SPECIFICATIONS

5-1 SPECIFICATIONS 15

5-2 DIMENSIONS 16

INSTALLATION INSTRUCTIONS

No.59-1547-2

High Mount

Outdoor Detector

High Mount

Outdoor Detector

CONTENTS

By utilizing the OPTEX’s unique pyro-element,

HX series achieves high reliable detection

performance against false and missed alarms.

HX series provides stable and accurate

detection in outdoor severe environmental

conditions.

HX-40RAM: Battery operated model with IR

anti-masking feature.

Installation and connection methods differ

depending on the type and size of the

transmitter battery.

HX -40RAM

Warning Warning Caution

INTRODUCTION

1-1

Do not repair or modify

product

Keep the product away from

the water

Mount the unit securely

BEFORE YOUR OPERATION

Parallel

2.5 - 3.0 m

(8.3 - 10 ft.)

Tilt

The check ( ) mark indicates recommendation.

The cross ( ) mark indicates prohibition.

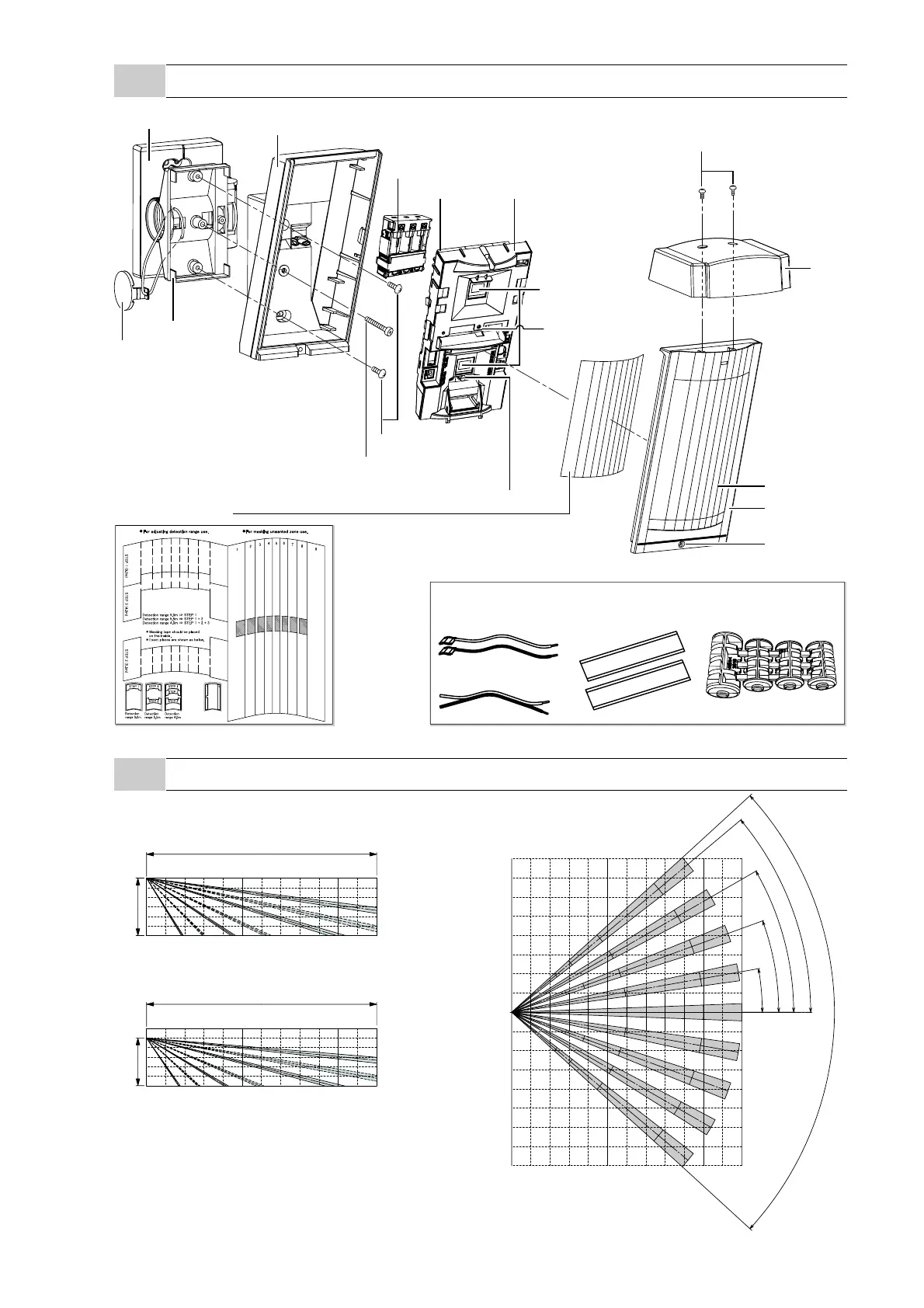

-2-

Hood

Screw (3×10 mm)

Screw (4×20 mm)

Bracket

Shaft cover

Lock screw (M4×35 mm)

Base

Bracket base

Main unitTerminals

Battery box

Cover

Lock screw

Lens

Dummy battery

LED indicator

Area masking seal

PIR sensor

(Don not touch)

Anti-masking infrared LED

Battery leads

Alarm cable

Velcro tapes

Accessories

1-2

PARTS IDENTIFICATION

Side view

(Installation height 3.0 m (10 ft.) )

(Installation height 2.5 m (8.3 ft.) )

Top view

85°

10°

8 m

(26.7ft.)

8 m

(26.7ft.)

12 m (40 ft.)

12 m

(40 ft.)

3.0 m (10 ft.)

12 m (40 ft.)

2.5 m (8.3 ft.)

• vertical angle : 2.5 degrees (1 click) upward

(Refer to “caution” in 3-5).

1-3

DETECTION AREA

Produktspecifikationer

Varumärke:	Optex
Kategori:	rörelse detektor
Modell:	HX-40RAM
Vikt:	600 g
Bredd:	80 mm
Djup:	82 mm
Höjd:	198 mm
LED-indikatorer:	Ja
Placering:	Utomhus
Vattentät:	Ja
Larmfunktion:	Ja
Certifiering:	EMC 89/336 EEC
Bildsensortyp:	Passiv infraröd (PIR) sensor
Spänning:	2.5 - 9 V
Antal batterier:	1
Produktens färg:	Vit
bruksanvisning:	Ja
Förpackningstyp:	Låda
Strömförbrukning (vanlig):	30 W
Temperatur vid drift:	-20 - 60 ° C
Internationellt skydd (IP) kod:	IP55
Material, hölje:	Plast
Anslutningsteknologi:	Kabel
Monteringssätt:	Vägg
Strömkälla av typen:	AC
LED-färg:	Röd
Strömförbrukning:	180 mA
Skruvar medföljer:	Ja
Avkänningsavstånd:	12 m
Monteringshöjd (min):	2.5 m
Monteringshöjd (max):	3 m
Monteringsfäste ingår:	Ja
Strömförbrukning i Stand-by läge:	25 mA
Switch:	N.C./Open
