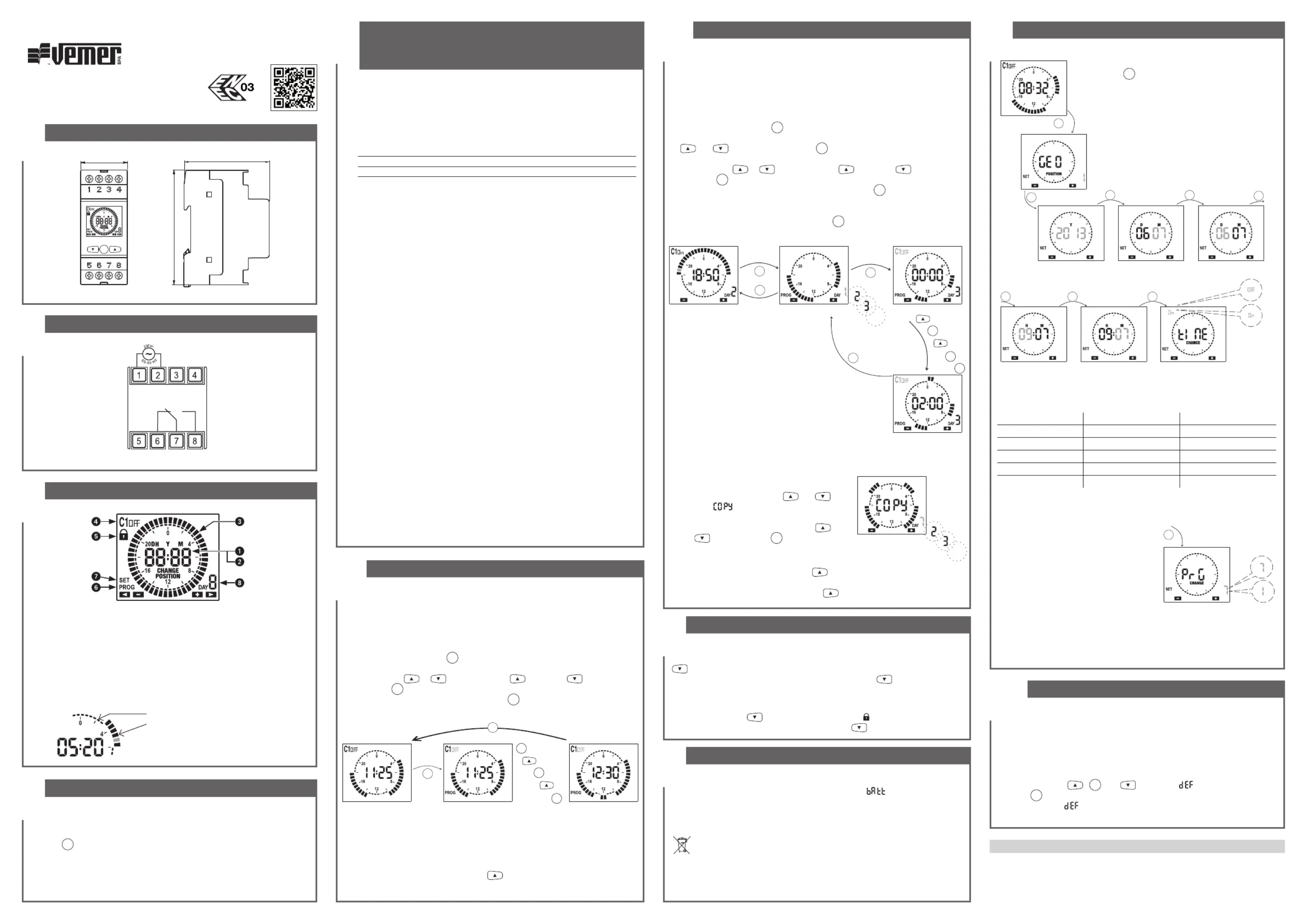

Sida 1/2
4
DESCRIZIONE DISPLAY
3
SCHEMI DI COLLEGAMENTO
DIMENSIONI
2
5
6
a
9
8
10
INSTALLAZIONE
PROGRAMMAZIONE SIMPLY D
BATTERIA SCARICA
COMMUTAZIONE MANUALE RELE’
DEFAULT PARAMETRI
6 7b
PROGRAMMAZIONE SIMPLY W PROGRAMMAZIONE AVANZATA
...
...
NORME DI RIFERIMENTO
La conformità con le Direttive Comunitarie:
2014/35/UE (LVD), 2014/30/UE (E.M.C.D.)
è dichiarata in riferimento alle seguenti norme armonizzate:
• CEI EN 60730-2-7
1
Manuale d’Uso
INTERRUTTORE ORARIO DIGITALE A CAVALIERI
Leggere attentamente tutte le istruzioni
Interruttori orari elettronici con programmazione giornaliera ( ) o Simply D
settimanale (Simply W) per il controllo di un carico elettrico. Uniscono la
precisione degli interruttori digitali alla semplicità di programmazione degli
interruttori elettromeccanici a cavalieri. Lo sportellino sul retro dello strumento
consente la sostituzione della batteria una volta esaurita. Sono destinati ad
operare in ambienti domestici e similari con grado di inquinamento normale.
Codice Modello Descrizione
VE512000 Simply D Interruttore orario con programmazione giornaliera
VE513800 Simply W Interruttore orario con programmazione settimanale
AVVERTENZE DI SICUREZZA
Durante l’installazione ed il funzionamento dello strumento è necessario
rispettare le seguenti indicazioni:
1) Lo strumento deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare il prodotto se qualche parte risulta danneggiata.
3) Lo strumento deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
4) Nell’impianto elettrico dell’edificio in cui lo strumento viene installato va
compreso un interruttore ed un dispositivo di protezione dalle sovracorrenti.
5) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione.
6) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti di
collegamento senza l’uso di appositi utensili.
7) In caso di malfunzionamento dello strumento non eseguire interventi di
riparazione e contattare l’assistenza tecnica.
CARATTERISTICHE TECNICHE
• Alimentazione: 230Vac (-15% ÷ +10%) 50/60Hz
• Assorbimento: 6VA (1W)
• Uscita: relè con contatto in scambio monostabile da 16A / 250Vac
• Programmazione:
- Simply D: giornaliera (lo stesso programma eseguito tutti i giorni)
- Simply W: settimanale (un programma diverso per ogni giorno della settimana)
• Risoluzione della programmazione: 30 minuti
• Aggiornamento automatico ora solare/legale (escludibile) in funzione della zona
geografica di installazione (Europa, nord America, Australia, Cile, Nuova Zelanda)
• Retroilluminazione del display attiva con alimentazione da rete elettrica
• Batteria tampone sostituibile tipo CR2032 (durata: 5 anni circa)
• Temperatura di funzionamento: -20 ÷ +50 °C
• Temperatura di immagazzinamento: -25°C ÷ +70°C
• Umidità di funzionamento: 20÷90% non condensante
• Contenitore: 2 moduli DIN
• Grado di protezione: IP20
35
PRG
87
65
16A / 250V
Indicazione ora corrente
Indicazione anno, mese, giorno impostati (visualizzati in prog. avanzata)
Programmazione impostata
Stato del relè
Blocco commutazioni del relè attivo
Menù programmazione attivo (PROG)
Menù programmazione avanzata attivo (SET)
Giorno della settimana (solo su modello Simply W)
Nota: il cavaliere corrispondente all’ora
corrente lampeggia.
Cavaliere piccolo: relè off (posizione 6-7)
Cavaliere grande: relè on (posizione 7-8)
03-2020
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
e-mail: info@vemer.it - web site: www.vemer.it
V3IS00724-021
Mod. Simply
Funzione copia
La funzione copia permette di copiare in un giorno
qualsiasi la programmazione di un altro giorno.
Per copiare un programma esistente in un altro giorno:
1. accedere al menù modifica del giorno interessato
(punti 1, 2, 3 della programmazione semplice)
2. premere contemporaneamente i tasti
e .
Sul display compare la scritta
e lampeggia il
giorno da copiare
3. scegliere quale giorno copiare con i tasti
e e confermare con il tasto
PRG
.
Dalla schermata principale, premendo a lungo
(> 3 secondi) il tasto
PRG
è possibile impostare:
zona geografica di installazione, data, ora, aggiornamento
ora legale e, per il solo simply W, il modo di funzionamento
(giornaliero o settimanale).
Nel Simply W la programmazione prevede 7 programmi differenti, uno per ogni giorno
della settimana. Ogni programma è definito dalla posizione dei 48 cavalieri (uno ogni
30 minuti), che possono essere in posizione alta (relè on) oppure bassa (relè off). Al
primo avvio i cavalieri di tutti i programmi sono in posizione bassa (relè off).
Per modificare la programmazione:
1. dalla pagina principale premere il tasto
PRG
. Lampeggia il giorno 1 (lunedì)
2. scegliere il giorno della settimana da modificare (1 = lunedì, …, 7 = domenica)
con i tasti
e e confermare premendo
PRG
3. la programmazione parte dalla mezzanotte (00:00) del giorno selezionato
4. usare i tasti
o per impostare il cavaliere ( = relè on, = relè off)
e premere
PRG
per confermare e avanzare di 30 minuti (al cavaliere successivo)
5. una volta ottenuta la programmazione desiderata per quel giorno, tenere premuto
il tasto
PRG
per almeno 3 secondi per uscire e tornare alla scelta del giorno
6. ripetere i punti 2, 3, 4, 5 finchè tutti i giorni della settimana sono stati programmati
7. una volta ottenuta la programmazione desiderata, tenere premuto il tasto
PRG
per
almeno 3 secondi per uscire e tornare alla pagina principale
Lo strumento viene fornito con la batteria inserita e la data impostata.
E’ possibile risvegliare lo strumento (accensione del display senza
retroilluminazione) premendo il tasto
PRG
.
Collegare alimentazione e uscita relè secondo quanto riportato nel riquadro
“schemi di collegamento”.
La retroilluminazione si accende non appena lo strumento viene alimentato e
rimane sempre accesa (in presenza di alimentazione da rete elettrica).
Nel Simply D la programmazione prevede un unico programma da ripetere tutti i giorni.
Il programma è definito dalla posizione dei 48 cavalieri (uno ogni 30 minuti), che
possono essere in posizione alta (relè on) oppure bassa (relè off). Al primo avvio i
cavalieri sono tutti in posizione bassa (relè off).
Per modificare il programma:
1. dalla pagina principale premere il tasto
PRG
.
2. la programmazione parte dal cavaliere corrispondente all’ora corrente
3. usare i tasti
o per impostare il cavaliere ( = relè on, = relè off)
e premere
PRG
per confermare e avanzare di 30 minuti (al cavaliere successivo)
4. una volta ottenuta la programmazione desiderata, tenere premuto il tasto
PRG
per
almeno 3 secondi per uscire e tornare alla pagina principale
Nota: si esce dalla programmazione anche se non viene premuto alcun tasto entro
il time-out (40 secondi se lo strumento è alimentato da rele elettrica, 10 secondi se
alimentato con la batteria tampone). Le modifiche vengono comunque salvate.
Visualizzazione data
Dalla pagina principale, premendo il tasto
è possibile visualizzare la data
impostata (giorno e mese).
Nota: si esce dalla programmazione anche
se non viene premuto alcun tasto entro
il time-out (40 secondi se lo strumento è
alimentato da rele elettrica, 10 secondi se
alimentato con la batteria tampone).
Le modifiche vengono comunque salvate.
Quando la batteria di backup è prossima alla scarica, lo strumento visualizza
la scritta
alternata alla pagina principale. In questa condizione sostituire
la batteria appena possibile, accedendo al vano batteria posto sul retro dello
strumento, per evitare che, in caso di blackout, vengano perse data e ora.
Gettare le batterie esauste rispettando le disposizioni di legge vigenti in
relazione allo smaltimento dei rifiuti pericolosi.
Attenzione: prima di accedere al vano batterie, scollegare l’alimentazione.
Attenzione: eseguire l’operazione in un tempo massimo di un minuto al fine di non
perdere data e ora impostate. Usare solo batterie tipo CR-2032.
Il default dei parametri riporta lo strumento alle condizioni di fabbrica, ovvero:
- zona geografica: 1 (Europa)
- cambio automatico ora legale: attivo
- programmazione: sempre OFF
Per eseguire il default, dalla schermata principale tenere premuti
contemporaneamente per almeno 3 secondi i tasti
,
PRG
e e, durante
il lampeggio della scritta
, confermare premendo il tasto
PRG
.
Attenzione: se durante il lampeggio della scritta
non viene premuto alcun
tasto entro 5 secondi lo strumento ritorna nella schermata principale senza
effettuare il reset.
Per cambiare manualmente lo stato dell’uscita relè (da on a off o viceversa) premere
il tasto
.
Attenzione: lo stato viene mantenuto fino a nuova pressione del tasto
oppure
fino alla successiva commutazione in programma.
Per bloccare lo stato attuale del relè e inibirne le commutazioni, premere a lungo
(> 3 secondi) il tasto
. In questa condizione il simbolo è acceso.
Lo sblocco avviene premendo a lungo il tasto
.
Visualizzazione data e programmi
Dalla pagina principale, premendo il tasto
è possibile visualizzare in
successione i programmi di ogni singolo giorno e infine la data impostata (giorno e
mese). Per passare da un programma al successivo premere il tasto
.
Nota: si esce dalla programmazione anche se non viene premuto alcun tasto
entro il time-out (40 secondi se lo strumento è alimentato da rele elettrica, 10
secondi se alimentato con la batteria tampone). In questo caso le modifiche non
vengono salvate.
Modo di funzionamento (solo su Simply W)
Nel Simply W dopo il menù “cambio ora legale/
solare” si accede al menù per la scelta del
modo di funzionamento: giornaliero (1) o
settimanale (7).
Se impostato come giornaliero, il Simply W
funziona come fosse un Simply D, eseguendo
tutti i giorni lo stesso programma.
Nota: il relè monostabile commuta solo se lo strumento è alimentato da rete elettrica.
PRG
3s
PRG
+
PRG
+
+
PRG
+
PRG
PRG
PRG
PRG
PRG
PRG
PRG PRG PRG
3s
PRG
...
PRG
PRG
+
+
PRG
+
+
PRG
3s
PRG
3s
(*) cambio ora legale/solare
se l'aggiornamento automatico dell'ora legale è attivo (on), il cambio avviene in
base alla zona geografica impostata:
Zona Inizio DST (+1h) Fine DST (-1h)
01 Europa Ultima domenica marzo Ultima domenica ottobre
02 Nordamerica Seconda domenica marzo Prima domenica novembre
03 Australia Prima domenica ottobre Prima domenica aprile
04 Cile Seconda domenica ottobre Seconda domenica marzo
05 Nuova Zelanda Ultima domenica settembre Prima domenica aprile
Nota: il cambio ora è fisso per tutte le zone alle ore 2:00 per l’inizio del DST e alle
ore 3:00 per la fine del DST.
PRG
Impostazione anno
Impostazione
zona geografica
Impostazione ora
Impostazione mese
Impostazione minuti
Impostazione giorno
Cambio ora legale/solare*
Pagina principale
Pagina principale Menù programmazione Menù programmazione
Impostazione funzionamento
Scelta del giorno da modificare
Scelta del giorno da copiare
Modifica del programma
Produktspecifikationer
| Varumärke: | Vemer |
| Kategori: | brytare |
| Modell: | Simply D |
Behöver du hjälp?
Om du behöver hjälp med Vemer Simply D ställ en fråga nedan och andra användare kommer att svara dig
brytare Vemer Manualer
28 Augusti 2025
27 Augusti 2025
27 Augusti 2025
27 Augusti 2025
27 Augusti 2025
27 Augusti 2025
27 Augusti 2025
27 Augusti 2025
27 Augusti 2025
brytare Manualer
- Televés
- Rocketfish
- Gira
- Generac
- Berker
- EXSYS
- WHALE
- Airlive
- ORNO
- InLine
- Finder
- Mikrotik
- Advantech
- Marmitek
- Digitus
Nyaste brytare Manualer
19 Oktober 2025
8 Oktober 2025
7 Oktober 2025
6 Oktober 2025
5 Oktober 2025
4 Oktober 2025
4 Oktober 2025
4 Oktober 2025
4 Oktober 2025
3 Oktober 2025
