P/N: 2900-301513 Rev 1 www.kramerAV.com

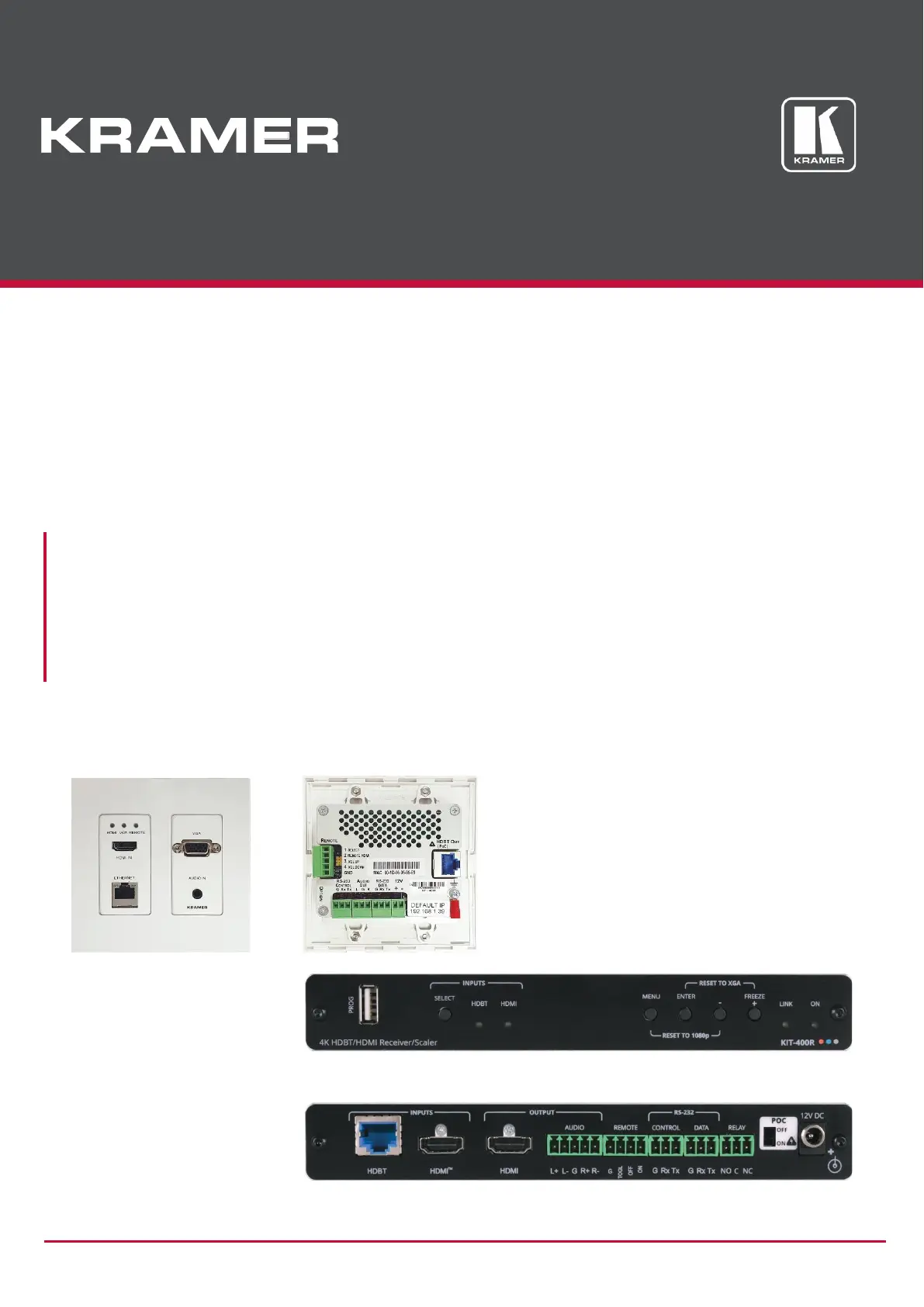

USER MANUAL

MODEL:

KIT-401

4K Auto-Switcher/Scaler Kit

Kramer Electronics Ltd.

KIT-401 – Contents
i

Contents
Introduction  1
Getting Started  1
Overview  2
Typical Applications  4
Defining KIT-401 4K Auto-Switcher/Scaler Kit  5
Defining KIT-401T  5
Defining KIT-400R  7
Mounting KIT-401  8
Mounting KIT-401T  8
Mounting KIT-400R  9
Connecting KIT-401  10
Connecting the Output to a Balanced/Unbalanced Stereo Audio Acceptor  11
Connecting to KIT-401 via RS-232  11
Connecting an Occupancy Sensor to the TOGL Pin  12
Wiring RJ-45 Connectors  12
Operating and Controlling KIT-401  13
Using Front Panel Buttons  13
Using Remote Control Switches  13
Setting KIT-401T DIP-switches  14
Tunneling RS-232 data between KIT-401T and KIT-400R  14
Using the OSD Menu on KIT-400R  17
Operating via Ethernet  26
Using Embedded Webpages  29
Browsing Webpages  29
Switching and adjusting Port Signals  31
Defining General settings  32
Configuring Network Settings  34
Defining Time and Date  36
Upgrading the Firmware  37
Setting Authentication  39
Defining Video and Audio Settings  41
Defining Receiver Settings  43
Configuring Device Automation  44
Operating via Room Automation Panel  47
Managing EDID  60
Viewing About Page  66
Upgrading Firmware  67
Upgrading KIT-401T  67
Upgrading KIT-400R  67
Technical Specifications  68
Default Communication Parameters  70
KIT-400R Output Resolution Support  70
Default EDID  70
Protocol 3000  77
Understanding Protocol 3000  77
Protocol 3000 Commands  78
Result and Error Codes  94

Produktspecifikationer

Varumärke:	Kramer
Kategori:	AV förlängare
Modell:	KIT-401
LED-indikatorer:	Link, Power
Maximal upplösning:	3840 x 2160 pixlar
HDCP:	Ja
Material:	Gjuten aluminium
Modell:	Sändare och mottagare för AV-utrustning
VGA (D-Sub) ingångsportar:	1
Bandbredd:	10.2 Gbit/s
RJ-45 utgångsportar:	1
HDCP-version:	1.4/2.2
Antal HDMI-utgångar:	1
RJ-45 ingångsportar:	2
HDBaseT-port:	Ja
3,5 mm in:	Ja
Produktens färg:	Svart
Antal USB-portar:	1
Monteringsbar på väggen:	Ja
Temperatur vid drift:	0 - 40 ° C
Temperaturintervall (förvaring):	-40 - 70 ° C
Intervall för relativ operativ luftfuktighet:	10 - 90 %
Hållbarhetscertifiering:	CE, Federal Communications Commission (FCC)
AC-inspänning:	12 V
Anslutningsteknologi:	Kabel
Nätverksansluten (Ethernet):	Ja
Likströmsingång:	Ja
Strömkälla av typen:	DC
AC-adapter inkluderad:	Ja
Uppfyller hållbarhetskrav:	Ja
HDMI-in:	2
3,5 mm-utgång:	Ja
RS-232-ingångar:	2
RS-232-utgångar:	2
